Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespo ł y Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.7 Uk ł ad transportowy p ł ytek drukowanych 133 3.7.3 Budowa elastycznego transportera podwójn…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.7 Układ transportowy płytek drukowanych Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
132
3.7.2 Budowa pojedynczego transportera płytek drukowanych
3

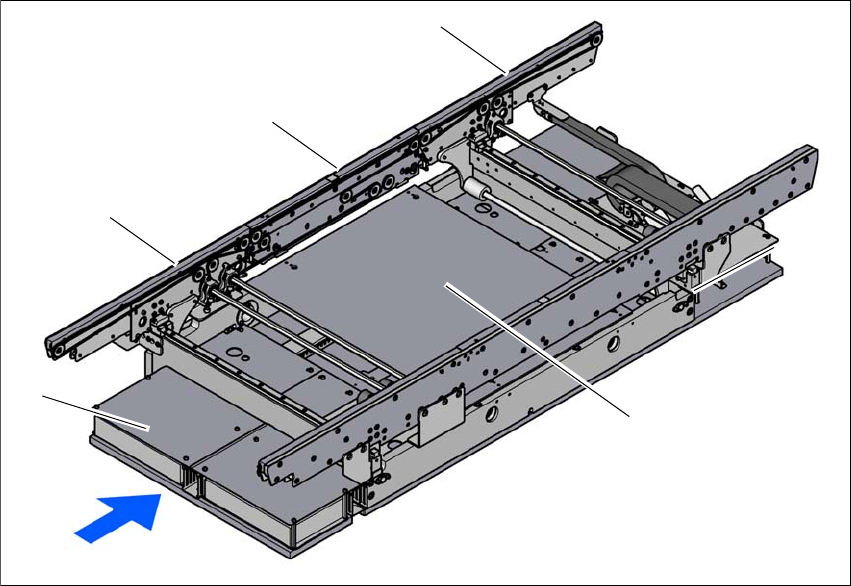

Rys. 3.7 - 1 Budowa pojedynczego transportera płytek drukowanych
(1) Transporter załadowczy
(2) Transporter obróbkowy
(3) Transporter odbiorczy
(4) Stół podnośny
(5) Układ sterowania transporterami (pod osłoną)
(1)
(4)
(3)
(2)
(5)
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.7 Układ transportowy płytek drukowanych
133
3.7.3 Budowa elastycznego transportera podwójnego płytek drukowanych
Elastyczny podwójny transporter jest wyposażony w dwie niezależne elektrycznie i mechanicznie
ścieżki transportowe. Burta stała znajduje się standardowo z prawej strony. Transporter podwójny
płytek drukowanych może być używany, w zależności od potrzeb, jako transporter pojedynczy
albo podwójny.
3

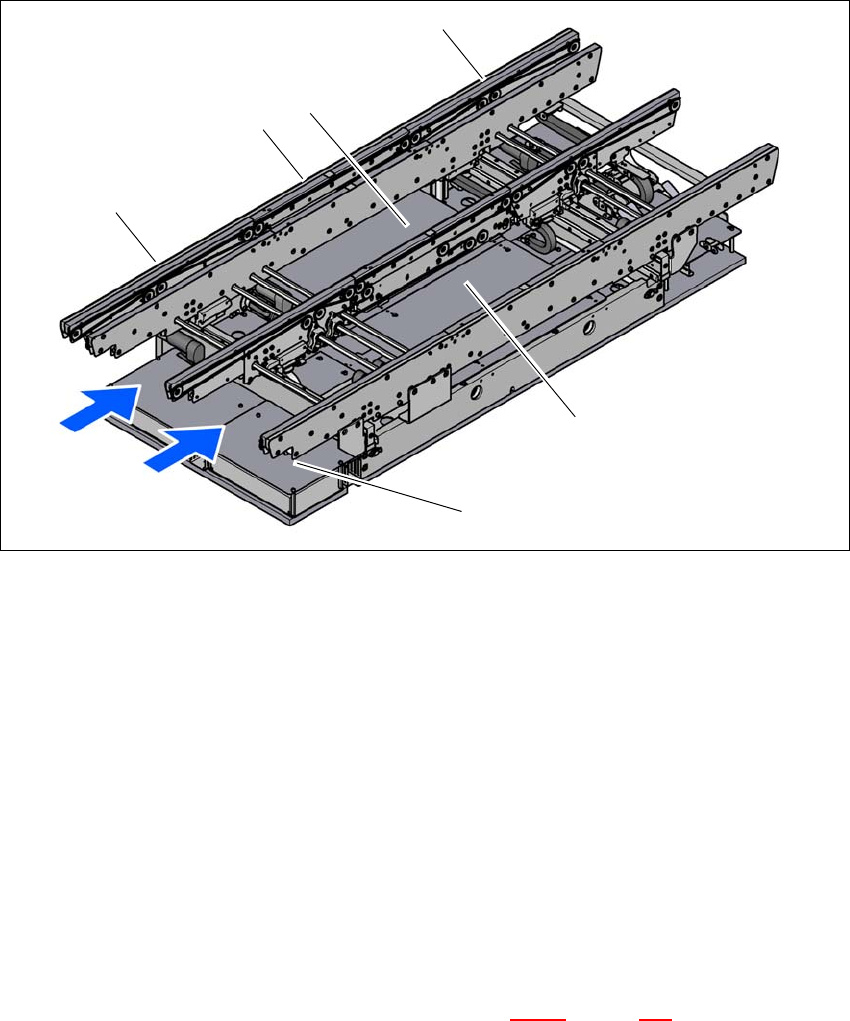

Rys. 3.7 - 2 Budowa podwójnego transportera płytek drukowanych
(1) Transporter załadowczy
(2) Transporter obróbkowy
(3) Stół podnośny 1
(4) Transporter odbiorczy
(5) Stół podnośny 2
(6) Układ sterowania transporterami (pod osłoną)
T1 Ścieżka transportowa 1
T2 Ścieżka transportowa 2
3.7.3.1 Elastyczny transporter podwójny POD - ścieżki transportowe i rodzaje transportu
Prawa ścieżka transportowa (patrząc w kierunku transportu) jest określana jako "Transport 1", a
lewa ścieżka transportowa - jako "Transport 2" (patrz rys. 3.7 - 4
, strona 135).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.7 Układ transportowy płytek drukowanych Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
134
3.7.3.2 Podwójny transporter w trybie "transportera pojedynczego"
Podwójny transporter można skonfigurować online jako transporter pojedynczy. W tym celu cał-
kowicie łączy się i dezaktywuje jedną ścieżkę transportową (patrz rys. 3.7 - 3
). Daje to maksy-
malną szerokość ścieżki transportowej maks. 460 mm.
3

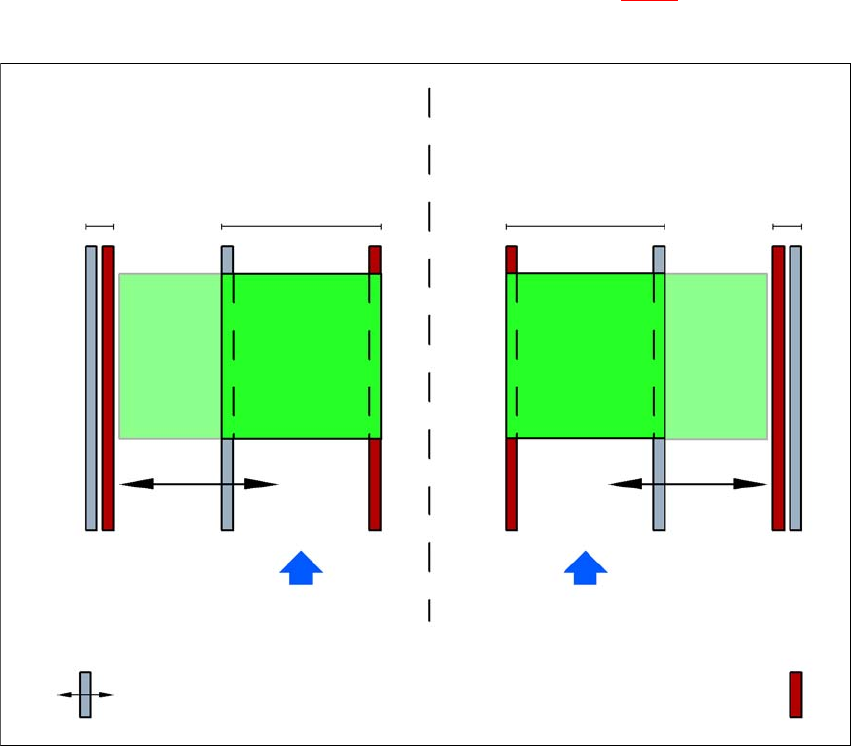

Rys. 3.7 - 3 Elastyczny podwójny transporter w trybie "transportera pojedynczego"
Transporter podwójny z poszerzoną ścieżką trans-
portową 2
Ścieżka transpor-
towa 2 wyłączona
Ścieżka transportowa 1 Ścieżka transportowa 2 Ścieżka transpor-
towa 1 wyłączona
Kierunek transportu pły-
tek drukowanych
Kierunek transportu płytek
drukowanych
Stała ścianka transportera
Transporter podwójny z poszerzoną ścieżką trans-
portową 1
Ruchoma ścianka transportera
