3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.9 Moduły doprowadzające X dla SIPLACE SX1/SX2 Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
172
3.9.6.1 Opis
Za pomocą złącza zasilania i danych moduły podajnikowe X można eksploatować także poza au-
tomatem i stanowiskiem wstępnego uzbrajania. Interfejs składa się z ramki aluminiowej o profilu
Omega-Profil (poz. 7 na rys. 3.9 - 18
, strona 169) do mocowania i prowadzenia modułów podaj-
nikowych. Prowadnice ślizgowe modułu podajnikowego nakłada się na profil Omega, jak w przy-
padku wózka na podzespoły X i przesuwa się do przodu, aż przedni kołek centrujący modułu
podajnikowego zagłębi się całkowicie w otworze mocującym (poz. 9 na rys. 3.9 - 18
, strona 169).
Zapadka ryglująca (poz. 8 na rys. 3.9 - 18
, strona 169) blokuje moduł podajnikowy w tym położe-
niu. W celu wyjęcia modułu podajnikowego należy po prostu nacisnąć przycisk odblokowujący
(poz. 1 na rys.
3.9 - 18
, strona 169). Zapadka ryglująca (poz. 8 na rys. 3.9 - 18, strona 169) zostaje naciśnięta w
dół i zwalnia moduł podajnikowy. Rozkładane nóżki (poz. 6 na rys. 3.9 - 18
, strona 169) stabilizują
położenie interfejsu zasilania i danych, zwłaszcza przy szerokich modułach podajnikowych.
Obudowa układu elektronicznego (poz. 5 na rys. 3.9 - 18
, strona 169) mieści elektroniczny układ
sterowniczy interfejsu zasilania i danych. Pole obsługi (poz. 2 na rys. 3.9 - 18
, strona 169) składa
się z przycisku start i stop oraz dwóch diod LED dla wskazań stanu. Komunikacja z PC odbywa
się przez przewód danych (poz. 3 na rys. 3.9 - 18
, strona 169). Przewód zasilania prądowego
(poz. 4 na rys. 3.9 - 18
, strona 169) jest podłączany do dostarczonego przyłącza prądowego.
3.9.6.2 Zastosowanie
Złącze zasilania i danych służy do sprawdzania, utrzymania i napraw modułów podajnikowych X.
Ponadto może być wykorzystane do wstępnego uzbrajania w produkcji płytek drukowanych. In-
terfejs zasilania i danych jest mocowany w tym celu na płytce podstawy (poz. 10 na rys. 3.9 - 20
,
strona 171
). Na płytce podstawy mocowany jest również uchwyt rolek taśmy (poz. 11 na rys. 3.9
- 20, strona 171). Przy włożonym pasie do podzespołów można sprawdzić lub na nowo zdefinio-
wać skok, pozycję odbioru i prędkość transportu. Szczegółowa instrukcja obsługi opisuje sposób
obsługiwania złącza i serwisowania go.
3.9.6.3 Zakres dostawy
– Single Slot EDIF
– Zasilacz sieciowy, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
–Płyta podstawy z ramieniem rolek taśmy
– Instrukcja obsługi
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.10 Wózek na podzespoły SIPLACE SX1/SX2
173
3.10 Wózek na podzespoły SIPLACE SX1/SX2
Nr kat. 00519922-xx Wózek na podzespoły SIPLACE SX1/SX2 z 60 ścieżkami
Nr kat. 00519722-xx Wózek na podzespoły SIPLACE SX1/SX2 z 30 ścieżkami
W automatach SIPLACE SX1/SX2 mogą zostać zadokowane dwa wózki na podzespoły SIPLACE
SX1/SX2, z każdorazowo 60 ścieżkami. Jeżeli na jednym ze stanowisk jest ustawiony WPC5/
WPC6, wówczas na pozostałym stanowisku jest do dyspozycji wózek na podzespoły z 30 ścież-
kami.
3

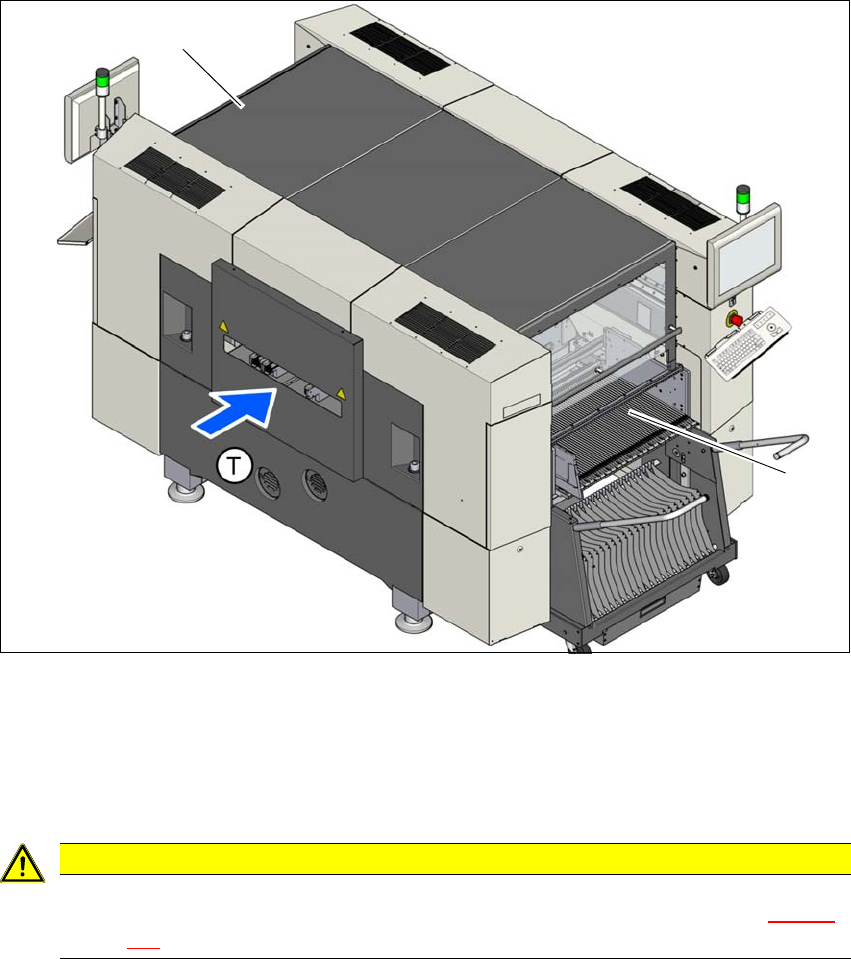

Rys. 3.10 - 1 Stanowiska wózków na podzespoły, SIPLACE SX1/SX2
(1) Stanowisko 1
(2) Stanowisko 2
(T) Kierunek transportu płytek drukowanych
3
OSTROŻNIE
Wózki na podzespoły SIPLACE SX1/SX2 mogą być dokowane tylko na tych stanowi-
skach, na których zainstalowany jest zespół wciągowy SIPLACE SX1/SX2 (rys. 5.15 - 4
,
strona 284
).
(2)
(1)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.10 Wózek na podzespoły SIPLACE SX1/SX2 Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
174
Wózki na podzespoły to samodzielne moduły, które na zewnętrznym stanowisku uzbrajania
można uzbroić w moduły podajnikowe. Dlatego zmiana wózka na podzespoły wymaga krótkiej
przerwy w procesie produkcji.
3

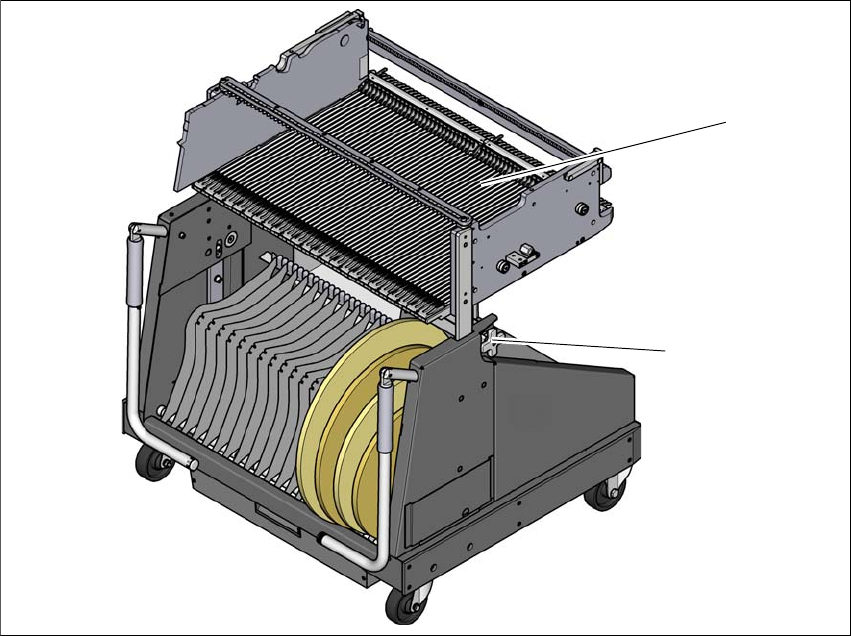

Rys. 3.10 - 2 Wózek na podzespoły SIPLACE SX1/SX2
(1) Stół na podzespoły z 60 ścieżkami
(2) Dokładna regulacja wysokości względem wysokości maszyny
3.10.1 Budowa
Wózek na podzespoły składa się głównie z podwozia, stołu na podzespoły do zamocowania mo-
dułów podajnikowych, pojemnika na rolki pasów i pojemnika na pasy odpadowe. Do dyspozycji
są dwa różne wózki na podzespoły. Jeden z nich to wózek na podzespoły ze stołem na podze-
społy z 60 ścieżkami, a drugi to wózek ze stołem z 30 ścieżkami. Wózek na podzespoły z 30 ścież-
kami musi być ustawiony obok WPC5/WPC6.
(2)
(1)
