3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE SX1/SX2 3.10 Wózek na podzespo ł y SIPLACE SX1/SX2 Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 184 3.10.9 Kana ł prowadz ą cy do pustych p asów na z…
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.10 Wózek na podzespoły SIPLACE SX1/SX2
183
3.10.7.2 Maksymalna średnica rolki pasa w zależności od wysokości transportera płytek
drukowanych
3
3
3.10.8 Ześlizg do odpadów pasa
3

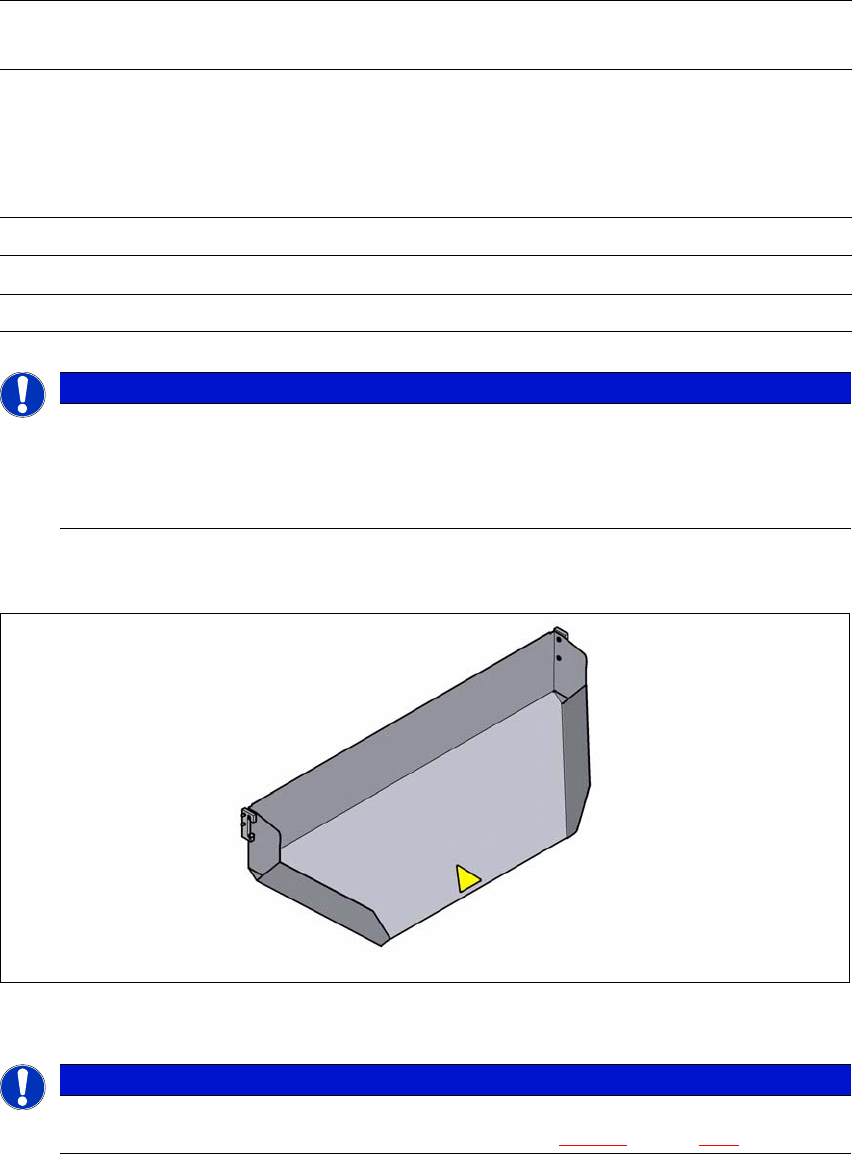

Rys. 3.10 - 10 Ześlizg do odpadów pasa do wciągu wózka na podzespoły
3
Bez uchwytu do
dodatkowej rolki pasa
Z uchwytem do dodatkowej rolki pasa
Wysokość
transportera płytek
drukowanych
wózka na
podzespoły
Średnica rolki pasa Średnica rolki pasa
bez osi wtykanej z osią wtykaną
900mm 19" 17" 15"
930mm 19" 19" 17"
950mm 19" 19" 19"
WSKAZÓWKA
Zastosowanie osi wtykanych
W wózku na podzespoły SIPLACE SX1/SX2 z reguły nie są potrzebne osie wtykowe.
Zastosuj osie wtykowe, jeżeli komunikat o błędzie "Przekroczony limit czasu" na mo-
dule podajnikowym X częściej występuje.
WSKAZÓWKA
Ślizg do odpadów taśmy dla SIPLACE SX1/SX2 można zainstalować tylko na wciągu
wózka na podzespoły dla SIPLACE SX1/SX2 (zob. rys. 5.15 - 4
, strona 284).
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.10 Wózek na podzespoły SIPLACE SX1/SX2 Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
184
3.10.9 Kanał prowadzący do pustych pasów na zespole wciągowym wózka na
podzespoły
W wersji standardowej kanał prowadzący do pustych pasów może doprowadzać pasy o wysoko-
ści kieszeni maks. 12 mm do pneumatycznego urządzenia do cięcia pasów.
3

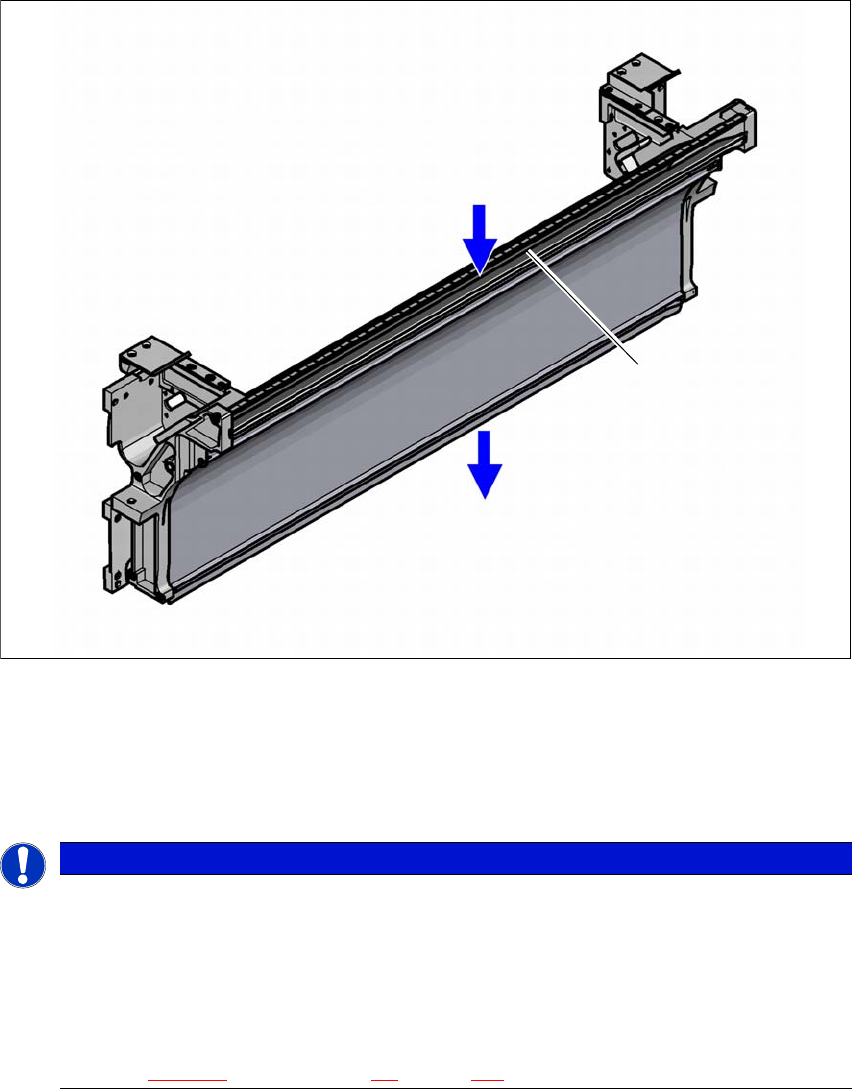

Rys. 3.10 - 11 Kanał prowadzący do pustych pasów na zespole wciągowym wózka na podzespoły SIPLACE SX1/SX2
(1) Szczelina wlotowa pustych pasów
(2) Szczelina wylotowa do pustych pasów nad pneumatycznym urządzeniem do cięcia pasów
(3) Blacha rozdzielcza do pasów < 12 mm, do pasów > 12 mm z możliwością zdemontowania
3
WSKAZÓWKA
Niebezpieczeństwo zatoru!
W przypadku modułów podajnikowych z niskimi kieszeniami obok modułów podajniko-
wych z wysokimi kieszeniami istnieje niebezpieczeństwo zatoru pustych pasów.
Nie ustawiaj modułów podajnikowych z niskimi kieszeniami bezpośrednio obok mo-
dułów podajnikowych z wysokimi kieszeniami.
W przypadku kieszeni pasa wyższych niż 12 mm można wyjąć przegródkę blaszaną (poz.
3 na rys. 3.10 - 11
) (patrz rozdział 4.5, strona 222).
(1)
(2)
(3)
Instrukcja eksploatacji SIPLACE SX1/SX2 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 4.1 Transport i konfiguracja dostawy
185
4 Ustawienie i uruchomienie
4.1 Transport i konfiguracja dostawy
4.1.1 Opakowanie transportowe
W obszarze Europy automat i wózki na podzespoły są wysyłane na dwóch paletach drewnianych,
w opakowaniu z folii plastikowej. Poza granicami Europy automat i wózek na podzespoły są do-
starczane w drewnianych skrzyniach transportowych.
4.1.1.1 Wymiary gabarytowe opakowań transportowych
Wymiary gabarytowe palet i skrzyń drewnianych są podane w poniższej tabeli.
4
Rys. 4.1 - 1 Skrzynia drewniana - wymiary gabarytowe w milimetrach
(A) Punkty przyłożenia dla wózka widłowego
Automat
(dł. x szer. x wys.)
Wózek na podzespoły 60
(dł. x szer. x wys.)
Wózek na podzespoły 30
(dł. x szer. x wys.)
Paleta 2630 mmx1840 mm 2060 mmx1350 mm 1700 mmx1180 mm
Skrzynia
drewniana
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
