4.2.2.2 Przyłącze sprężonego powietrza na automacie
4
Rys. 4.2 - 1 Agregat sprężonego powietrza automatu
Legenda do rysunku 4.2 - 1
(1) Manometr ciśnienia zasilania dla portali 1 i 2
Ciśnienie wymagane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr ciśnienia zasilania modułów podajnikowych Bulkcase
Ciśnienie zadane: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zakres wskazań: 0 - 0,6 MPa, 0 - 6 bar)
(4) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(7) Kurek odcinający w pozycji "OTW."
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Instrukcja eksploatacji SIPLACE SX1/SX2 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
195
4.2.3 Zasilanie elektryczne
4

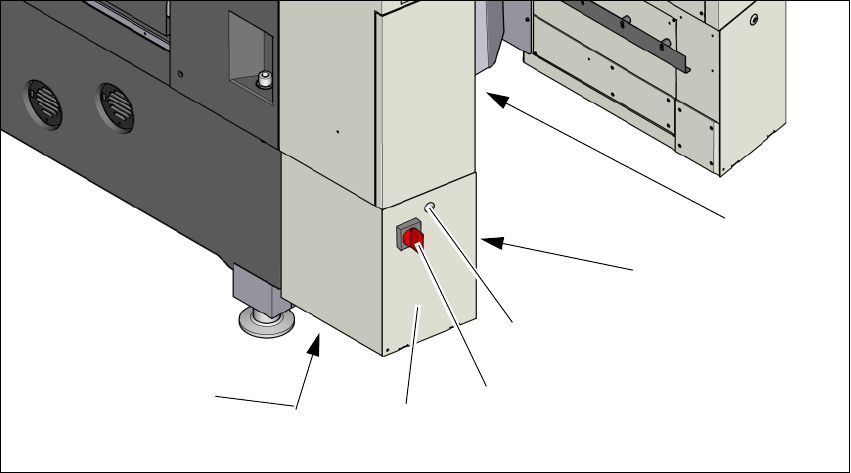

Rys. 4.2 - 2 Usytuowanie zasilania elektrycznego na automacie
(1) Transformator (za ślizgiem odpadów taśmy) w podstawie maszyny
(2) Osłona boczna
(3) Blokada
(4) Wyłącznik główny z zabezpieczeniem przed ponownym włączeniem
(5) Osłona przednia
(6) Przewód zasilający
(3)
(4)
(5)
(1)
(2)
(6)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
196
4.2.3.1 Wskazówki ostrzegające przed zagrożeniami
4
4.2.3.2 Kontrola zasilania sieciowego
Sprawdzić, czy zasilanie sieciowe odpowiada wymaganiom maszyny (patrz tabela w rozdziale
3.2
, strona 99).
4
4.2.3.3 Sieciowy kabel zasilający - specyfikacja
Przewód zasilania sieciowego automatu musi posiadać następujące parametry:
– 5 x 2,5 mm² przy 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ przy długości przewodu sieciowego do
20 m. Przy długości przewodu powyżej 20 m - 5 x 4 mm².
– 5 x 4 mm² przy 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~, przy długości przewodu
zasilającego do 10 m. Przy długości przewodu powyżej 10 m - 5 x 6 mm².
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
4
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat jest zasilany napięciem sieciowym 3x200V~, 3x208V~, 3x220V~, 3 x 230
V~, 3x380V~, 3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewo-
dzą więc napięcia grożące śmiercią - nawet przy wyłączonym wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkiego
uszkodzenia ciała, a także do znacznych szkód materialnych.
Z tego względu należy przestrzegać obowiązujących przepisów o zapobieganiu wy-
padkom i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź
przepisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
WSKAZÓWKA
Szczytowe obciążenia zasilania prądem elektrycznym
Ze względów technicznych w zasilaniu elektrycznym występują obciążenia szczytowe.
W razie potrzeby należy dowiedzieć się o impedancję sieci w lokalnym zakładzie
energetycznym.
OSTRZEŻENIE
Jednoznaczne oznaczenie przewodów elektrycznych!
Przewody elektryczne każdego automatu i zainstalowanych opcji (np. WPC5/WPC6) mu-
szą być jednoznacznie oznakowane i musi istnieć możliwość ich jednoznacznego przy-
porządkowania.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
