4 Ustawienie i uruchomienie Instr ukcja eksploatacji SIPLACE SX1/SX2 4.2 Infrastruktura mie jsca ustawienia Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 198 4.2.3.5 Pod łą czanie sieciowego kabla zasilaj ą cego …
Instrukcja eksploatacji SIPLACE SX1/SX2 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
197
4
4.2.3.4 Przyłącze sieciowe - konfiguracja w momencie dostawy
Przyłącze sieciowe jest odpowiednio konfigurowane przy ekspedycji maszyny, w zależności od
zasilania sieciowego.
–Maszynę można skonfigurować na napięcia 204V AC, 220V AC albo 230V AC.
W maszynie znajduje się przewód przyłączeniowy BEZ wtyczki. 4
4

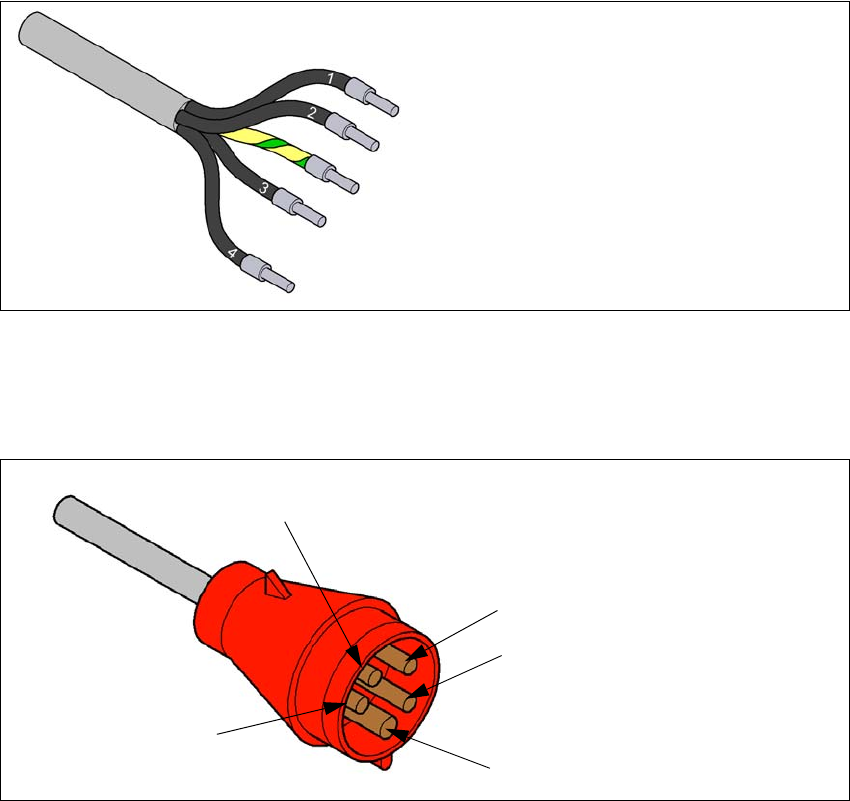

Rys. 4.2 - 3 Oznaczenie żył w przewodzie zasilającym
– Maszyna jest skonfigurowana na napięcia 380V AC, 400V AC albo 415V AC.
Przewód przyłączeniowy maszyny POSIADA wtyczkę Cekon. 4
4
Rys. 4.2 - 4 Układ połączeń we wtyczce Cekon
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
4 = (N): przewód zerowy
zielonożółty = (PE): przewód ochronny
PE
L1
L2
L3
N
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
198
4.2.3.5 Podłączanie sieciowego kabla zasilającego
4

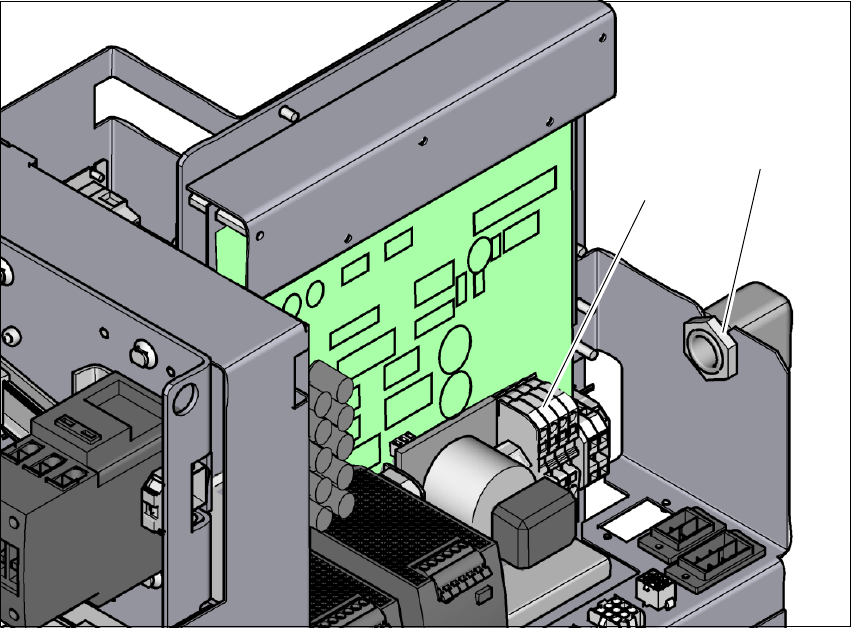

Rys. 4.2 - 5 Pole zaciskowe do podłączenia kabla sieciowego
(1) Pole zacisków (X99)
(2) Tulejka przepustowa
Na każdym końcu żyły zacisnąć zacisk tulejkowy.
Poluzować nakrętkę tulejki przepustowej (poz. 2).
Przeprowadzić przewód zasilający przez tulejkę przepustową (poz. 2) do pola zacisków X99
(poz. 1).
Podłączyć przewód do pola zacisków X99 (poz. 1)
(L1): faza prądu trójfazowego 4
(L2): faza prądu trójfazowego 4
(L3): faza prądu trójfazowego 4
(N): przewód zerowy 4
(PE): przewód ochronny PE 4
Zapewnić dostatecznie duży promień gięcia. Żyły nie mogą być załamane.
Dokręcić ręcznie tulejkę przepustową.
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
199
4.2.3.6 Kontrola przyłączy w układzie pierwotnym transformatora trójfazowego T1
Strona pierwotna transformatora prądu trójfazowego musi być skonfigurowana na każdorazowe
napięcie zasilające.
Z tego powodu należy sprawdzić na listwie zacisków (poz.1), czy strona pierwotna transfor-
matora prądu trójfazowego (przewód w poz. 2) jest prawidłowo podłączona do napięcia za-
silającego.
4

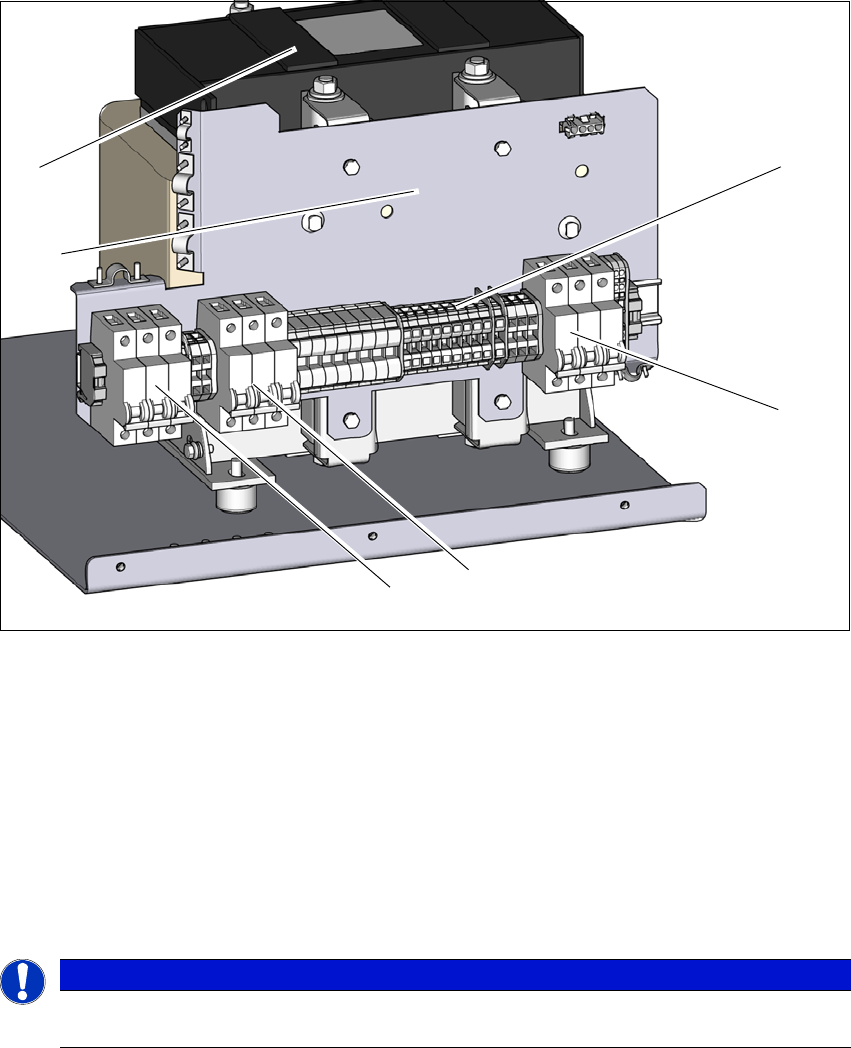

Rys. 4.2 - 6 Pole zaciskowe układu pierwotnego transformatora trójfazowego T1
(1) Pole zacisków z przyłączami pierwotnymi transformatora prądu trójfazowego
(2) Bezpiecznik F5; 16A , charakterystyka C; dla przekładników AC/DC i opcji z pompą próż-
niową
(3) Bezpiecznik F4; 25A , charakterystyka C; dla obcinaka i transportera płytek drukowanych
(4) Bezpiecznik F3; 25A , charakterystyka C; dla osi portalowych (250 V-) i osi głowic (150 V-)
(5) Miejsce montażu układu elektrycznego dla opcji z pompą próżniową
(6) Transformator prądu trójfazowego
4
WSKAZÓWKA
Przewód zasilający dla Japonii północnej (3 x 200 V~) i przewód zasilający w USA
(3 x 208 V~) są podłączane do zacisków 3 x 204 V~.
(1)
(2)
(3)
(4)
(6)
(5)
