4.2.3.7 Kontrola mostków do ogranicznika prądu włączeniowego
Ograniczenie prądu włączeniowego transformatora (A1) jest podłączane jednakowo dla wszyst-
kich napięć zasilania. Wszystkie wtyczki muszą być włożone w położeniu Input Voltage 230V.
4

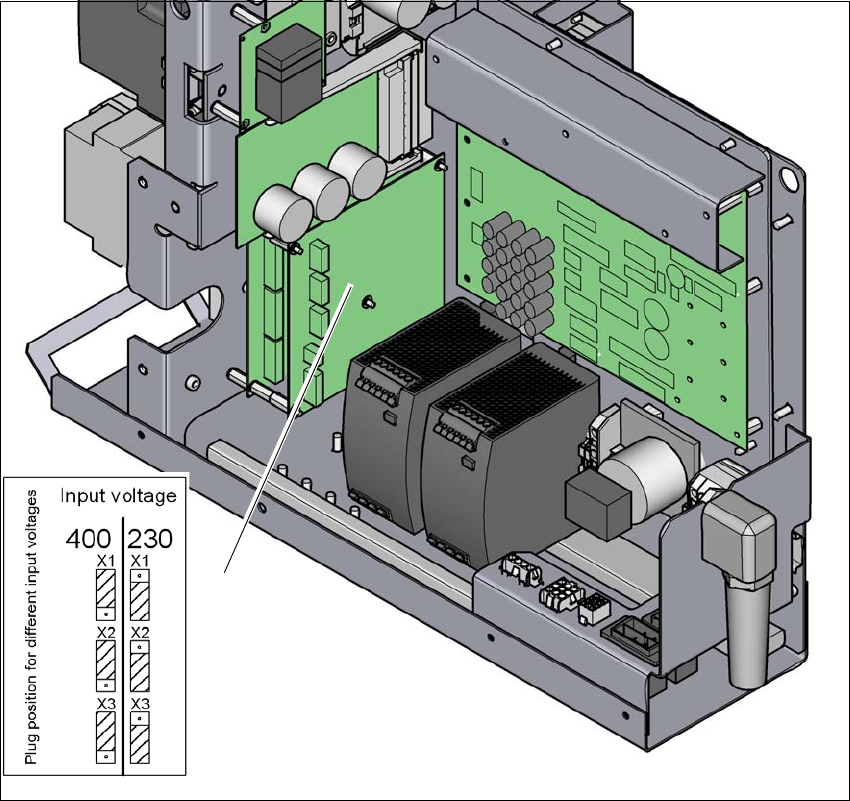

Rys. 4.2 - 7 Położenie płyty i wtyczek ogranicznika prądu włączeniowego
(1) Ograniczenie prądu włączeniowego transformatora (A1)
(2) Schemat konfiguracji
Sprawdzić układ połączeń we wtyczce ograniczenia prądu włączeniowego transformatora.
Wtyczka musi być włożona dla wszystkich napięć sieciowych w położeniu Input Voltage
230V.
(1)
(2)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2
4.3 Ustawianie automatu Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
202
4.3 Ustawianie automatu
4.3.1 Ostrzeżenia
4
4
4
4
4
OSTRZEŻENIE
Przestrzegać obowiązujących przepisów o zapobieganiu wypadkom!
Ustawianie i uruchamianie automatu może być wykonywane tylko przez techników firmy
SIPLACE lub personel z certyfikatem.
Przestrzegaj obowiązujących przepisów bezpieczeństwa w transporcie ciężkich ła-
dunków.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń przy pracach montażowych pod automatem!
Podczas prac montażowych pod automatem istnieje niebezpieczeństwo obrażeń.
Odpowiednimi środkami zabezpiecz dodatkowo automat. Stosowanie wózka widło-
wego jako jedynego podparcia jest niedopuszczalne.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń podczas prac montażowych!
Nieprawidłowe pozycjonowanie portali podczas montażu ogranicza swobodę ruchu gło-
wicy i może prowadzić do obrażeń.
Dopilnuj, aby portale znajdowały się nad obszarem transportu płytki drukowanej.
OSTRZEŻENIE
Ustawianie wysokości automatu!
Do regulacji wysokości automatu potrzebne są dwie osoby:
– jedna osoba wykonuje konieczne prace montażowe
– druga osoba obserwuje stabilność położenia podniesionego na czas montażu
automatu.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Podczas transportu automatu istnieje niebezpieczeństwo zmiażdżenia stóp.
Noś specjalne, wzmocnione obuwie.
Instrukcja eksploatacji SIPLACE SX1/SX2 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu
203
4.3.2 Podnoszenie i transport automatu za pomocą wózka widłowego
4

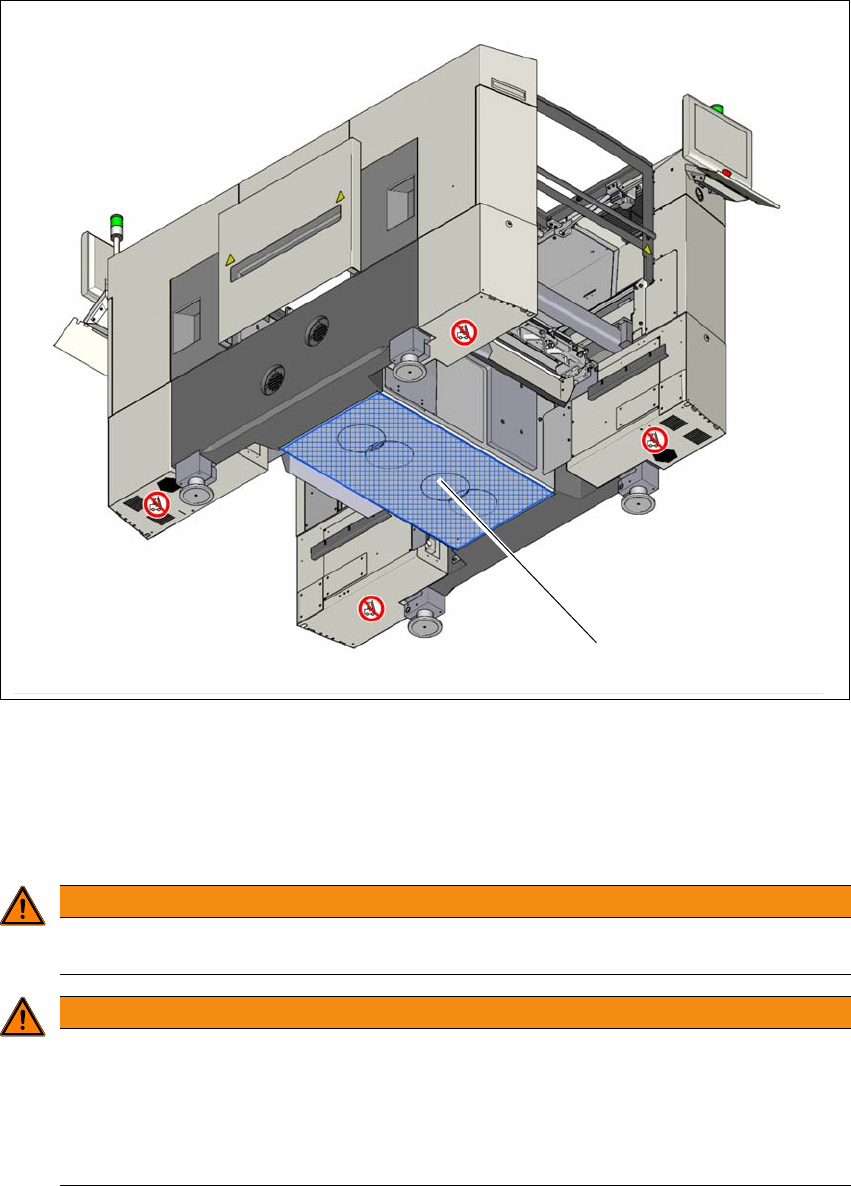

Rys. 4.3 - 1 Powierzchnia podporowa - widły ustawione poprzecznie do kierunku transportu płytek drukowanych
(1) Powierzchnia podporowa wideł wózka
Ustawić wózek widłowy prostopadle do kierunku transportu płytek drukowanych i rozstawić
widły na taką odległość, aby równomiernie przylegały do powierzchni podporowych auto-
matu.
OSTRZEŻENIE
Przed podniesieniem automatu zastosuj się koniecznie do poniższych zaleceń, aby unik-
nąć nieodwracalnych uszkodzeń automatu.
OSTRZEŻENIE
Ustawienie wideł!
Przed podniesieniem automatu zastosuj się koniecznie do poniższych zaleceń, aby unik-
nąć nieodwracalnych uszkodzeń automatu.
–Widły muszą być ustawione równolegle do transporterów płytek drukowanych.
–Widły muszą być ustawione symetrycznie względem osi maszyny.
(1)
