Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/ 2014 5.6 Informacje alarmowe i pomoc online 245 5.5.6 Obs ł uga zorientowana na zastosowanie dzi ę ki ozna…
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.5 Interfejs użytkownika Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
244
5.5.5 Ustawienia
W widoku "Ustawienia" można zmieniać różne ustawienia użytkownika, opcje oprogramowania i
opcje maszyny.
Na pasku symboli kliknij "Ustawienia" .
Z prawej strony zostanie wyświetlony dodatkowy pasek symboli. W poniższej tabeli opisane są w
skrócie symbole i ustawienia.
Symbol Ustawienia Opis
Ustawienia ma-
szyny
Tylko w poziomach "Produkcja rozszerzona", "Serwis Klienta" lub
"Serwis SIPLACE".
Ustawianie trybu pracy i opcji (np. opcje przesuwu).
Wyłączanie maszyny.
Przełączenie na system operacyjny.
Ustawienia użyt-
kownika
Ustawianie pola obsługi (patrz rozdział 5.3.3
, strona233).
Ustawianie języka. Standardowo można wybrać "Niemiecki" lub
"Angielski". Dostępna jest płyta CD do instalowania dodatkowych
języków.
Dalsze opcje mogą być ustawiane od poziomu obsługi "Produkcja
rozszerzona".
Opcje maszyny Na poziomie obsługi "Produkcja" nie można zmienia c żadnych
opcji.
Konfigurowanie opcji maszyny.
Opcje oprogra-
mowania
Tylko "Serwis Klienta" lub "Serwis SIPLACE".
Można tu włączać różne funkcje do testowania.
Przegląd połą-
czonych syste-
mów zewnętrz-
nych
Wyświetlanie wszystkich połączonych systemów zewnętrznych
(np. OIS, SetupCenter). Wyświetlanie stanu połączenia i wykorzy-
stanej pamięci lub kasowanie połączonych systemów.
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.6 Informacje alarmowe i pomoc online
245
5.5.6 Obsługa zorientowana na zastosowanie dzięki oznaczeniom kolorowym
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne.
5
5.6 Informacje alarmowe i pomoc online
Jeżeli w trakcie pracy w automacie montażowym występują alarmy, komunikat alarmowy w polu
stanu interfejsu użytkownika jest wyświetlany w kolorze czerwonym. Symbol Informacja alar-
mowa jest aktywny.
Wyróżniony czerwonym kolorem przycisk graficzny na pasku symboli sygnalizuje, że konieczna
jest ingerencja operatora.
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad maszyną i stan
jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
Zielony miga-
jący
Oczekiwanie na
POD
Zastępuje stan "Busy" jeżeli maszyna znajduje się w trybie
produkcji, ale nie produkuje, ponieważ nie ma płytki drukowa-
nej.
Włóż płytkę drukowaną.
Tylko w widoku "Produkcja".
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.6 Informacje alarmowe i pomoc online Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
246
5

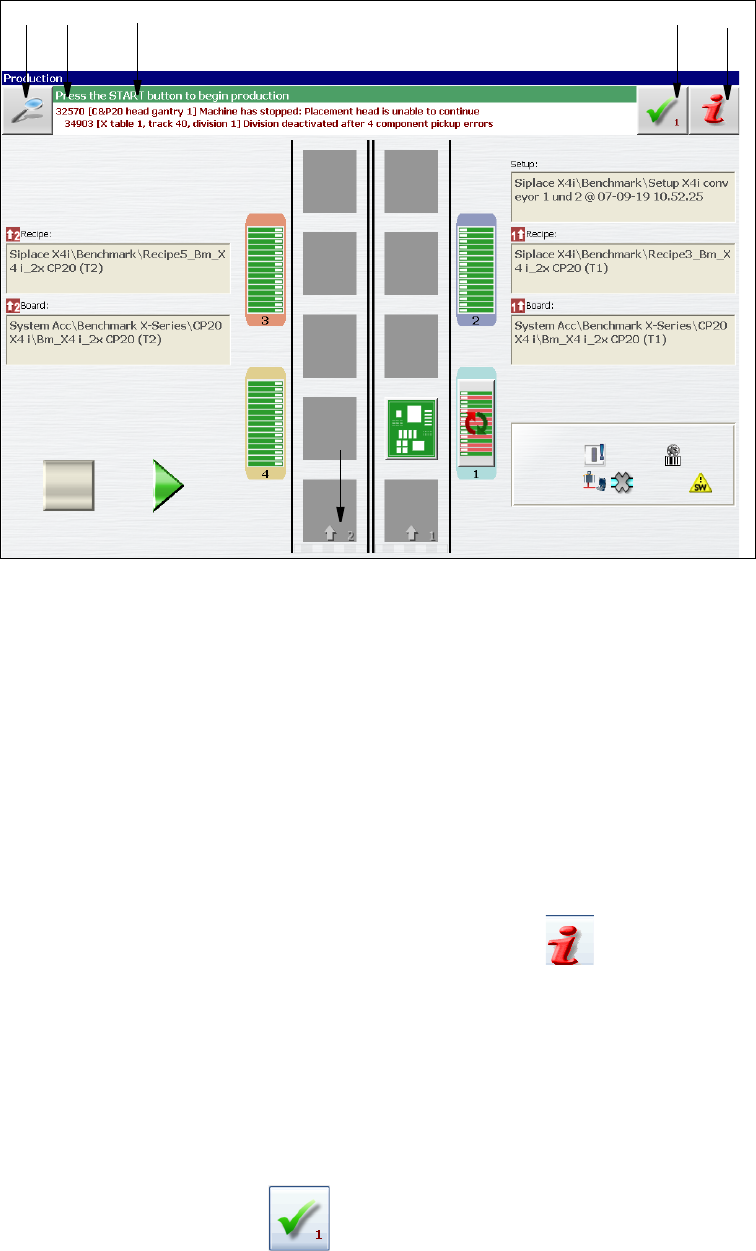

Rys. 5.6 - 1 Widok "Produkcja" z komunikatem alarmowym (na przykładzie SIPLACEX4i)
Legenda do rys. 5.6 - 1
(1) Numer alarmu
(2) Komunikat alarmowy: Krótka informacja o alarmie
(3) Symbol "Szczegóły": do wywoływania szczegółowych informacji (np. źródło błędu, czas
wystąpienia)
(4) Symbol "Potwierdzanie alarmu": do kasowania wskazań alarmu
(5) Symbol "Informacja o alarmie": do wywoływania pomocy przy aktualnym alarmie
5.6.1 Wyświetlanie informacji o aktualnym alarmie
Aby wyświetlić informacje o aktualnym alarmie, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego alarmu, z którego została uru-
chomiona Pomoc.
Gdy alarm zostanie usunięty a jego usunięcie automatycznie wykryte przez maszynę, alarm zo-
stanie automatycznie skasowany w polu stanu.
Jeżeli usunięcie alarmu nie zostanie automatycznie wykryte, alarm można skasować ręcznie z
pola stanu.
W tym celu kliknij na symbol Komunikat alarmowy zniknie z pola stanu.
