5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE SX1/SX2 5.9 Przeprowadzenie obe j ś cia kontrolnego Od wersji oprogr amowania SR.706.1 SP1 Wydanie 10/2014 260 Modu ł y podajnikowe serii X mog ą bez problemu prz …
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.9 Przeprowadzenie obejścia kontrolnego
259
5.9.3 Kontrola Support Pins
Skontrolować położenie Support Pins na stole podnośnym:
–Zwracać uwagę na to, aby Support Pins nie wchodziły w kolizję z elementami elektro-
nicznymi na dolnej powierzchni płytek drukowanych.
–Należy ponadto zwracać uwagę na to, aby Support Pins nie kolidowały ze ściankami
transportera płytek drukowanych.
– Do bezpiecznego i automatycznego pozycjonowaniu Support Pins zalecamy zastosowa-
nie opcji Smart Pin Support. Patrz rozdział 6.15
, strona 350.
5.9.4 Uchwyt dodatkowej rolki taśmy
5

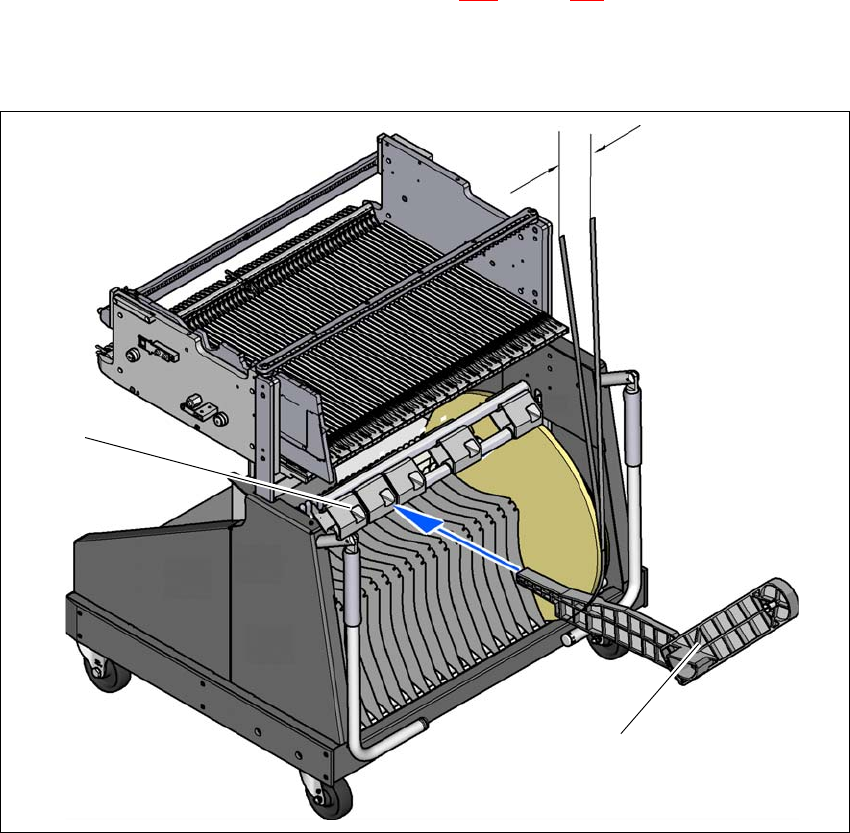

Rys. 5.9 - 2 Uchwyt dodatkowej rolki taśmy
(1) Uchwyt dodatkowej rolki pasa, nr artykułu 00141217-xx
(2) Zespół do zamocowania uchwytu
5
maks. 60 mm
(1)
(2)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.9 Przeprowadzenie obejścia kontrolnego Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
260
Moduły podajnikowe serii X mogą bez problemu przetwarzać pasy, jeżeli przesunięcie boczne
między modułem podajnikowym i rolką pasa nie przekracza 60 mm. Jeżeli z powodu wymaga-
nego wyposażenia nie można dotrzymać maksymalnego dopuszczalnego przesunięcia, radzimy
zastosować uchwyt do dodatkowej rolki pasa (poz. 1). Wetknij po prostu ten uchwyt w zespół do
zamocowania (poz. 2) i wsuwaj go aż przesunięcie będzie mniejsze od maksymalnego dopusz-
czalnego, wynoszącego 60 mm. Wózek na podzespoły ma razem 5 zespołów do zamocowania.
W każdym uchwycie rolek pasa mogą znajdować się 2 rolki, dzięki czemu można umieścić nad
pojemnikiem na pasy maks. dziesięć rolek pasa 15" (381 mm).
5.9.5 Zakładanie blach rozdzielczych do pojemnika na pasy
Blacha rozdzielcza ma różne krawędzie i może być zakładana na dwa sposoby do pojemnika
na pasy. Przy zastosowaniu osi wtykowych wycięcia na osie w przegródce blaszanej są skie-
rowane w górę (patrz poz. 4 na rys. 5.9 - 3
). Jeżeli nie używa się osi wtykowych, wówczas
skierowana jest do góry zaokrąglona krawędź przegródki blaszanej (patrz poz. 5 na rys. 5.9
- 3).
Włożyć przegródki blaszane w sposób przedstawiony na rys. 5.9 - 3i uwzględnić, że pojemnik
na pasy może zostać podzielony najmniej na 2 części. Dzięki temu unikniesz błędów uzbra-
jania.
Sprawdź, czy blachy rozdzielcze przyjmują pozycję zatrzaskową we wszystkich trzech li-
stwach prowadzących. W przeciwnym razie blacha rozdzielcza zostanie skrzywiona lub po-
gięta.
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.9 Przeprowadzenie obejścia kontrolnego
261
5

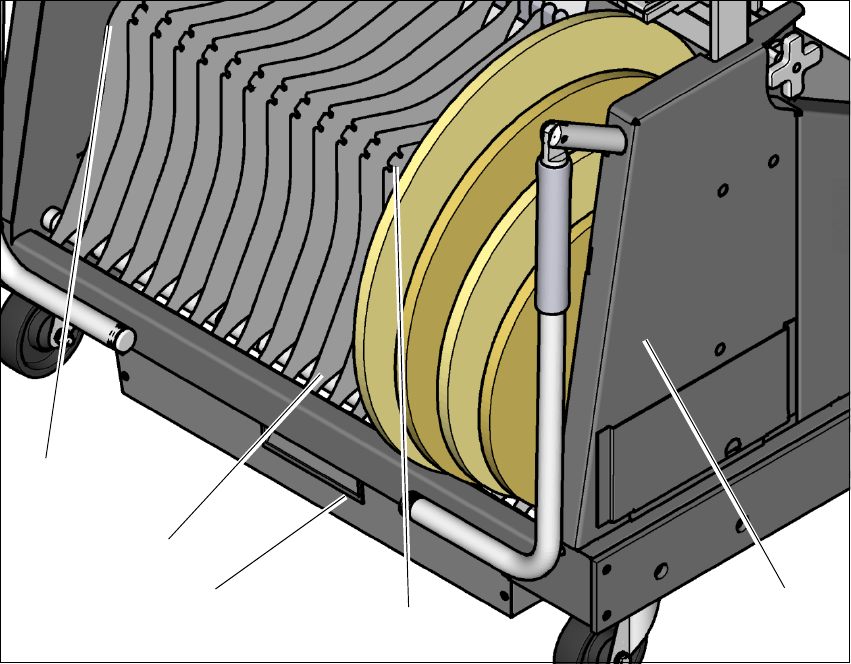

Rys. 5.9 - 3 Blachy rozdzielcze w pojemniku na pasy
(1) Położenie blachy rozdzielczej, gdy nie są stosowane osie wtykane
(2) Listwa prowadząca blach rozdzielczych
(3) Pojemnik na taśmę odpadową
(4) Położenie blachy rozdzielczej, gdy stosowane są osie wtykane
(5) Pojemnik na taśmę
(1)
(5)
(2)
(3)
(4)
