Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.10 Uzbrajanie modu ł ów podajnikowych 269 Wyc i ą gn ąć foli ę kryj ą c ą z boku wzd ł u ż okienka…
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
268
5

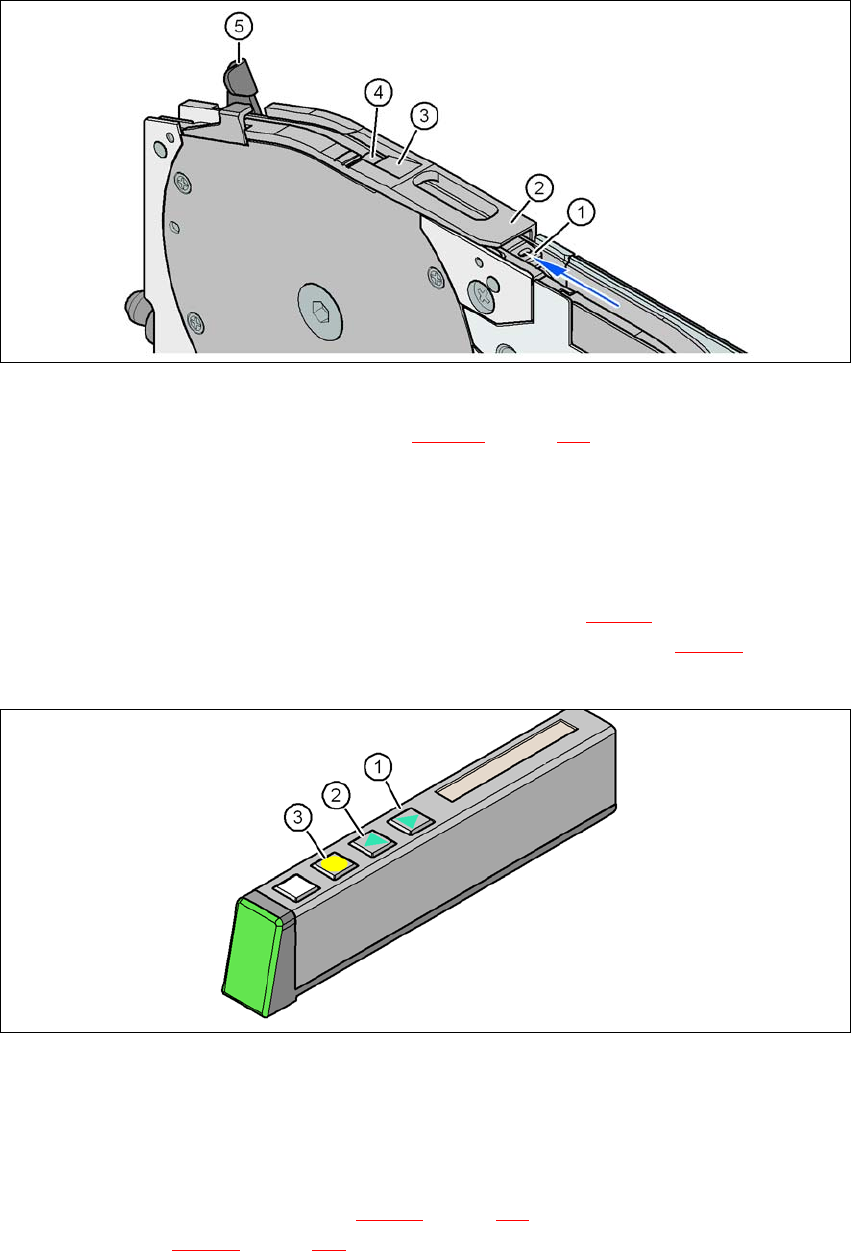

Rys. 5.10 - 5 Okienko odbiorcze modułu podajnika pasa
(1) Wyjmowana podpora pasa (patrz rozdział 5.10.4.4, strona 270)
(2) Okienko pobrania
(3) Krawędź ściągająca do folii kryjącej
(4) Strefa odbioru podzespołów
(5) Dźwignia do unoszenia i ryglowania okienka odbiorczego
W polu obsługi nacisnąć przycisk DO PRZODU (poz. 1 na rys. 5.10 - 6) tak długo, aż miejsce
zagięcia folii kryjącej znajdzie się w obszarze pobierania (poz. 4 na rys. 5.10 - 5
) podzespo-
łów.
5
Rys. 5.10 - 6 Pole obsługi modułu doprowadzającego (8 mm X do 88 mm X)
(1) Przycisk NAPRZÓD do transportowania pasa naprzód
(2) Przycisk WSTECZ do wstecznego transportu pasa
(3) Przycisk FOLIA do naprężania folii kryjącej
Przesunąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 268) do przodu, aby okienko odbiorcze
(poz. 2 na rys. 5.10 - 5
, strona 268) podnieść w pierwsze położenie blokowania.
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.10 Uzbrajanie modułów podajnikowych
269
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na rys. 5.10 - 5, strona 268).
5
Cofnąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 268), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na rys. 5.10 - 7) aż do kółek
podbijających folię (poz. 1 na rys. 5.10 - 7
).
5

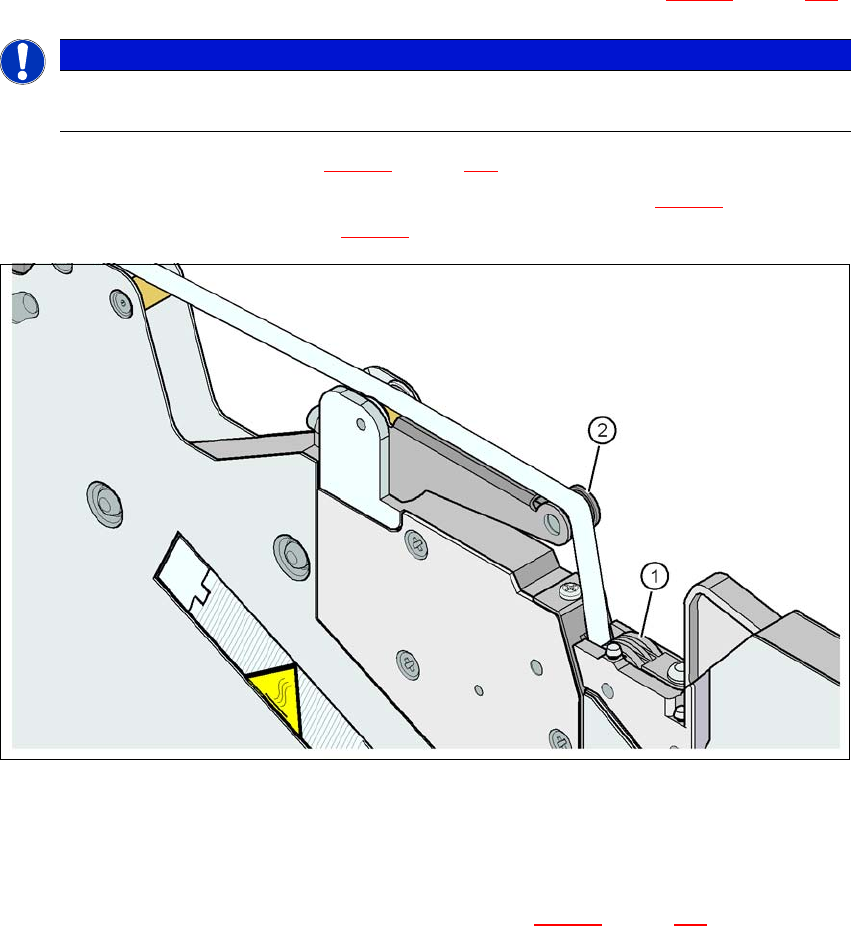

Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na rys. 5.10 - 6, strona 268) tak długo, aż
folia kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik
napędowy.
Utnij pas równo na przednim końcu modułu podajnikowego.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
270
5.10.4.4 Wspornik pasa do modułu podajnika pasa X 8 mm
5

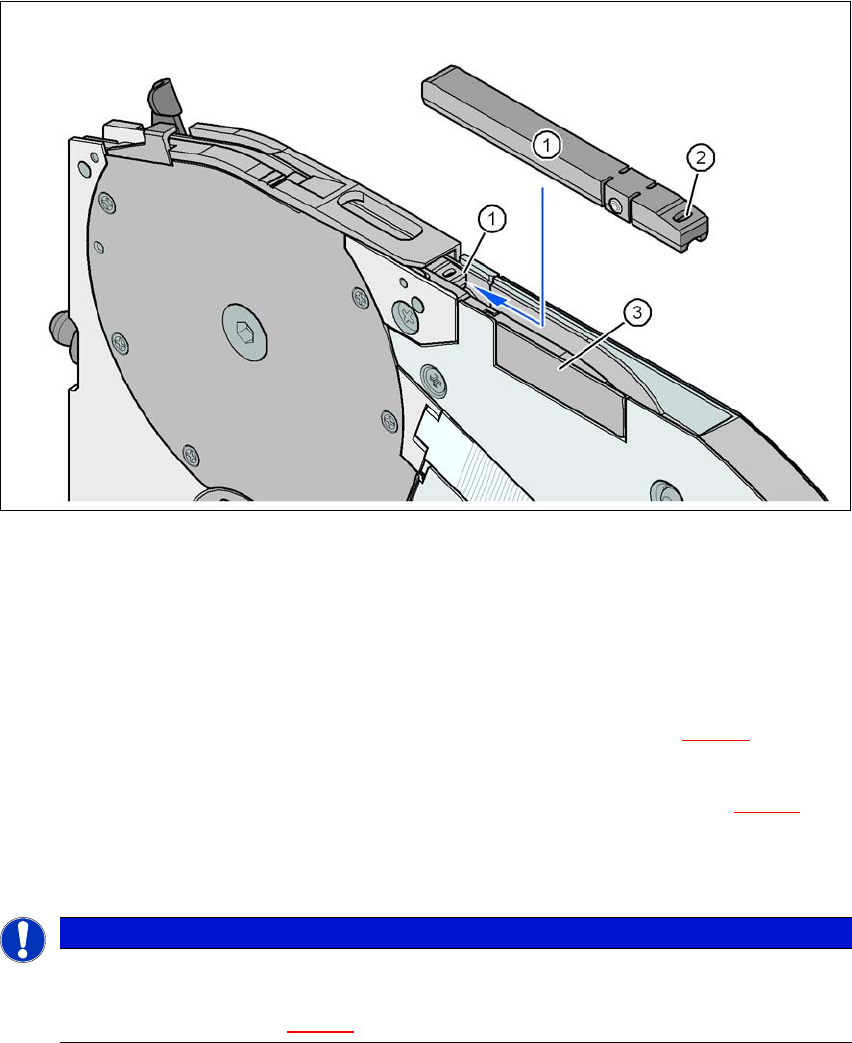

Rys. 5.10 - 8 Moduł podajnikowy X 8 mm - wspornik pasa i czujnik splotu
(1) Wspornik pasa, wyjmowany
(2) Owalny otwór we wsporniku pasa
(3) Miejsce montażu czujnika splotu
Moduł podajnikowy 8 mm X jest wyposażony w podporę pasa (poz. 1 na rys. 5.10 - 8
). W razie
potrzeby można go łatwo usunąć.
Wprowadzić grot wkrętaka zegarmistrzowskiego w owalny otwór (poz. 2 na rys. 5.10 - 8) pod-
pory pasa i wyciągnąć podporę w kierunku przeciwnym do kierunku transportu pasa.
Zakładając wspornik pasa, zwróć uwagę, czy zatrzaskuje się w wymaganej pozycji.
5
WSKAZÓWKA
Stała wysokość odbioru Z i redukcja nakładu czasu na korekty wysokości odbioru
Przy wszystkich podzespołach od 0402 i mniejszych należy zawsze wkładać podporę
pasa (poz. 1 na rys. 5.10 - 8
) w moduł podajnikowy 8 mm X.
