Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.15 Dokowanie i od łą czanie wózka na podzespo ł y 283 5 Rys. 5.15 - 3 Wózki na podzespo ł y - w celu…
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
282
5.15.2 Odłączanie wózka na podzespoły
Wybierz na widoku podstawowym ikonę Moduł doprowadzający... oraz ikonę
Stanowiska.
5

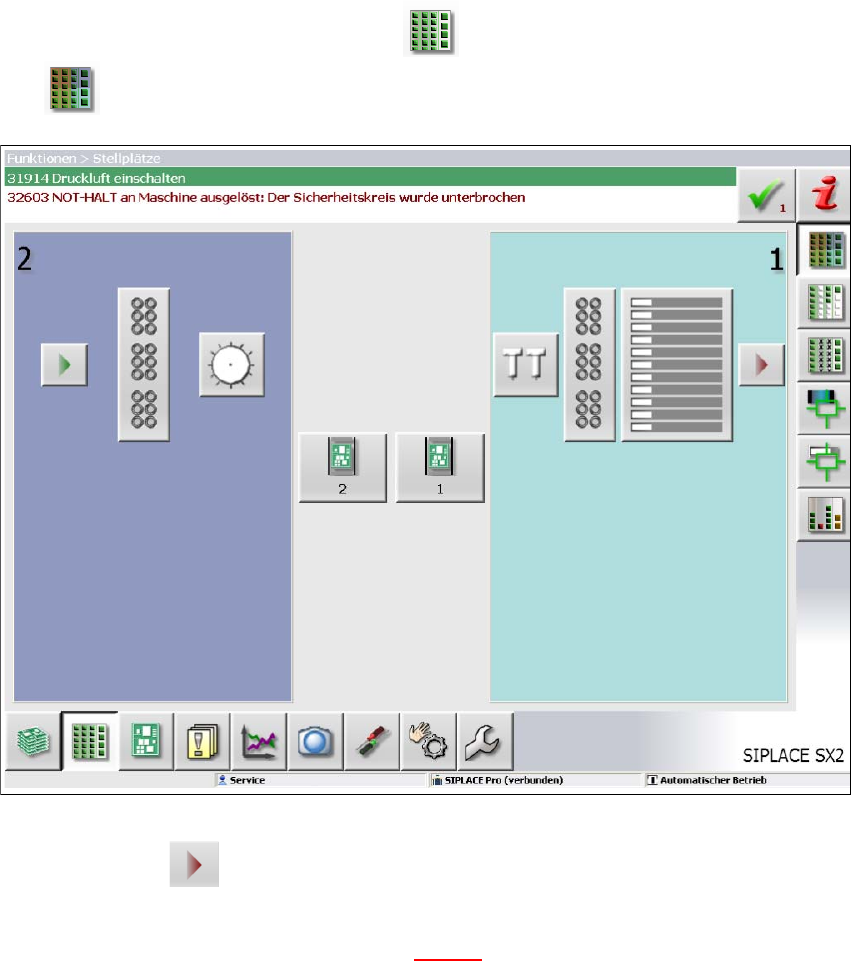

Rys. 5.15 - 2 Stanowiska SR GUI
5
Kliknąć ikonę do odblokowania na danym stanowisku i odczekać tak długo, aż blo-
kada otworzy się. Dalsze informacje w pomocy online oprogramowania stanowiska.
Obróć oba uchwyty w górę (poz. 1 na rys. 5.15 - 3).
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 5.15 Dokowanie i odłączanie wózka na podzespoły
283
5
Rys. 5.15 - 3 Wózki na podzespoły - w celu przesunięcia obróć uchwyty do góry
Wyciągnij wózek na podzespoły z automatu, chwytają obiema rękami za uchwyty.
5.15.3 Zasady bezpieczeństwa przy przesuwaniu wózka na podzespoły
5
Podczas przesuwania chwytaj wózek na podzespoły zawsze obiema rękami.
Pamiętaj, że wózek na podzespoły wyposażony kompletnie w moduły podajnikowe w razie
przechylenia o ok. 20° na boki lub do przodu może się wywrócić.
Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
Podłoże automatu może wykazywać maksymalny spadek 0,63%. Odpowiada to spadkowi
5 mm na odcinku 800 mm (np. szerokość stołu na podzespoły).
Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
OSTRZEŻENIE
Unikaj wypadków!
Aby uniknąć wypadku, koniecznie przestrzegaj następujących zasad przy przesuwaniu
wózka na podzespoły.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
284
5.15.4 Dokowanie wózka na podzespoły
5
Rys. 5.15 - 4 Dokowanie wózka na podzespoły
(1) Zapadki ryglujące
(2) Dokładna regulacja wysokości względem wysokości maszyny
5
OSTROŻNIE
Wsuwanie wózka na podzespoły!
Przy wsuwaniu wózka na podzespoły do automatu uważaj na to, aby zapadki ryglu-
jące (poz. na rys.
(2)
(1)
