Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet 299 6.1.2.3 Po ł o ż enie zmieniacza pipet d la SIPLACE MultiSt ar w automacie SX 6 …
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.1 Zmieniacz pipet Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
298
Magazynek pipet do pipet 28xx 6
– Nr kat. 03065782-xx
6

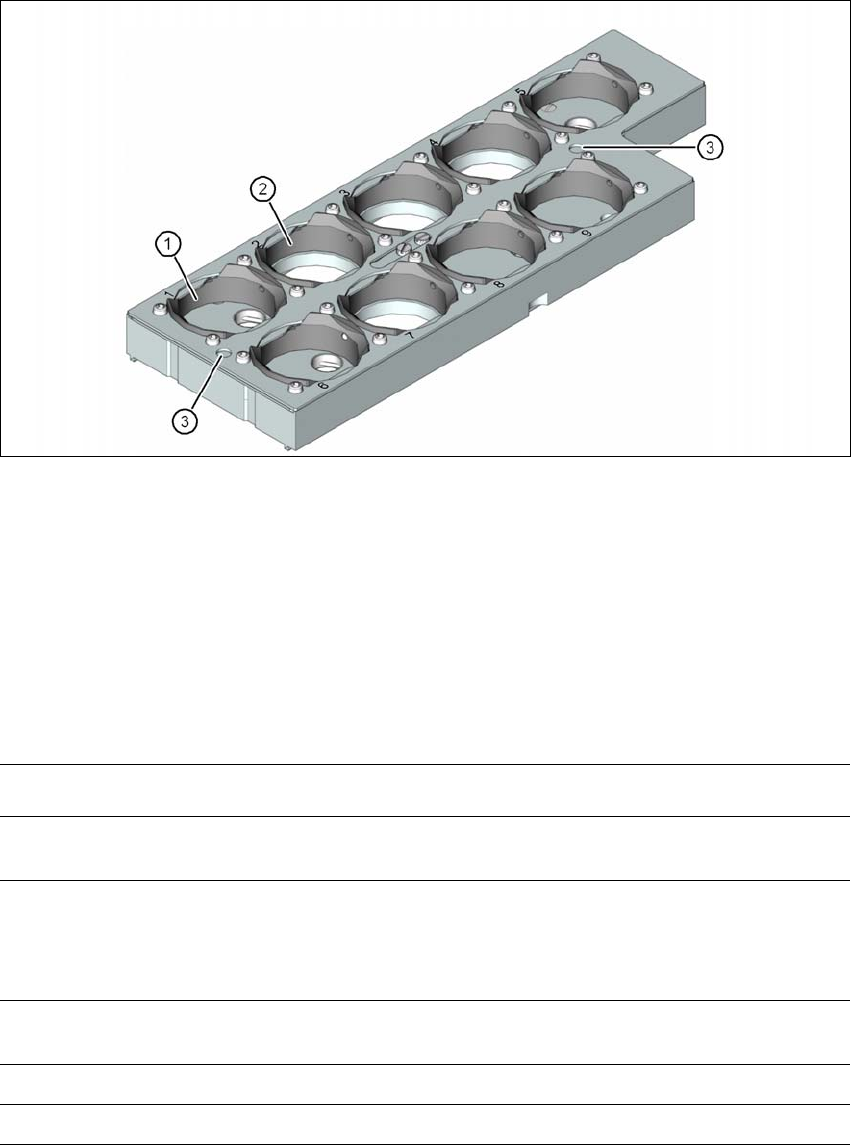

Rys. 6.1 - 8 Magazynek pipet do pipet 28xx
(1) 5 garaży do pipet 28xx o maksymalne długości pipet 12,5 mm
(numery garaży 1, 5, 6, 8 i 9)
(2) 4 stanowiska do pipet 28xx o maksymalnej długości pipet 20,0 mm
(numery stanowisk 2, 3, 4 i 7)
(3) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
6.1.2.2 Dane techniczne
6
Zmieniacz pipet dla SIPLACE MultiStar
Wymiary gabarytowe (długość x szerokość x wyso-
kość)
314 mm x 94,5 mm x 72,25 mm
Liczba garaży pipet
Typ 20xx 36
Typ 28xx 9
Typy pipet (konfiguracja standardowa)
*a
*)a Liczbę magazynków pipet można w razie potrzeby dostosować (np. 4 x 28xx)
3 magazynki z pipetami 20xx
1 magazynek z pipetami 28xx
Czas zmiany pipety ok. 2 sek. na pipetę
Przyłącze sprężonego powietrza 0,45 MPa (4,5 bar)
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
299
6.1.2.3 Położenie zmieniacza pipet dla SIPLACE MultiStar w automacie SX
6
Rys. 6.1 - 9 Położenie zmieniacza pipet SIPLACE MultiStar - przykład
6
(1) Wózek na podzespoły na pozycji wewnętrznej
(2) Wózek na podzespoły na pozycji zewnętrznej
(PPW) Zmieniacz pipet
(PA) Strefa uzbrajania
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.1 Zmieniacz pipet Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
300
6.1.2.4 Montaż
Zmieniacze pipet w automacie SX są każdorazowo zamocowane na zespole wciągowym wózka
na podzespoły. Mogą być zamontowane inne zmieniacze pipet.
6
Rys. 6.1 - 10 Pozycja montażowa zmieniacza pipet - widok od dołu
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
(1)
(2)
