6.1.2.3 Położenie zmieniacza pipet dla SIPLACE MultiStar w automacie SX
6

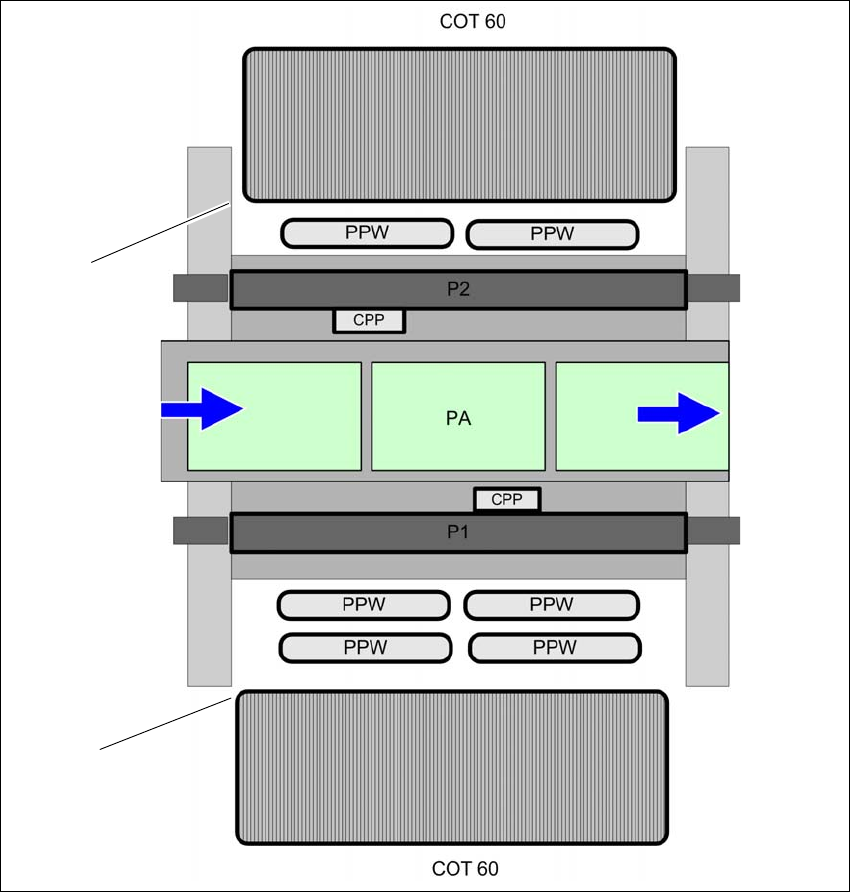

Rys. 6.1 - 9 Położenie zmieniacza pipet SIPLACE MultiStar - przykład
6
(1) Wózek na podzespoły na pozycji wewnętrznej
(2) Wózek na podzespoły na pozycji zewnętrznej
(PPW) Zmieniacz pipet
(PA) Strefa uzbrajania
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.1 Zmieniacz pipet Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
300
6.1.2.4 Montaż
Zmieniacze pipet w automacie SX są każdorazowo zamocowane na zespole wciągowym wózka
na podzespoły. Mogą być zamontowane inne zmieniacze pipet.
6

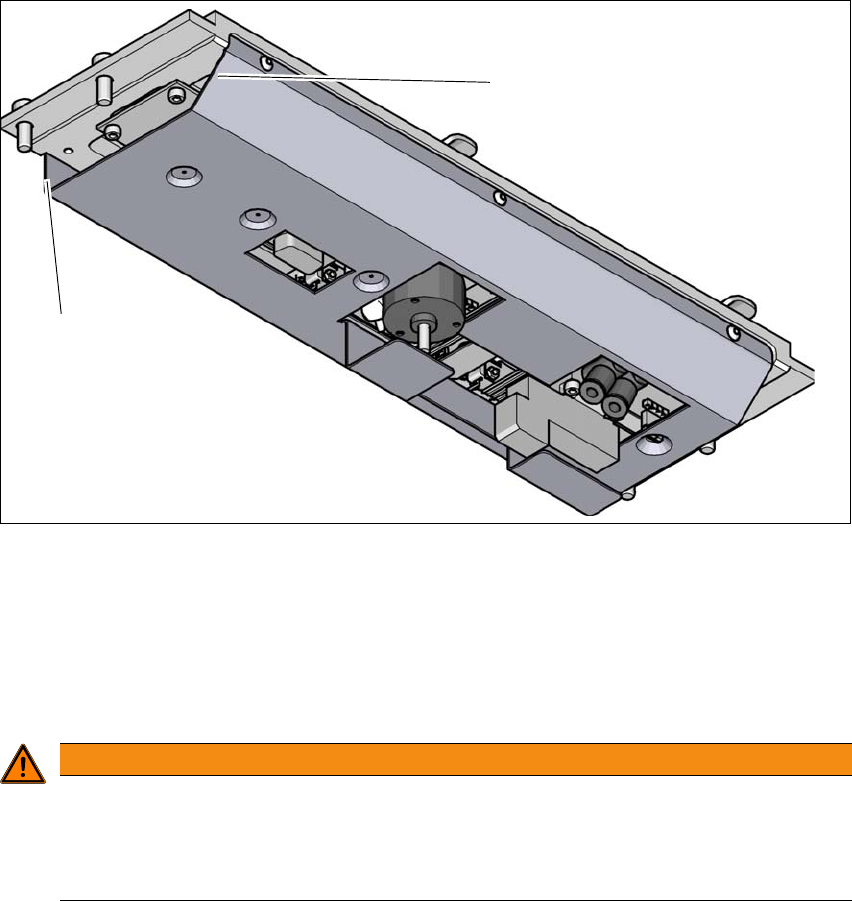

Rys. 6.1 - 10 Pozycja montażowa zmieniacza pipet - widok od dołu
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
301
6.1.2.5 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.2.6 Wymiana magazynka
Naciśnij dźwignię (poz. 1 na rys. 6.1 - 11, strona 302), aby zwolnić magazynek z kulek przy-
cisków (poz. 5 na rys. 6.1 - 11
, strona 302). Unieś magazynek z podstawy.
6
6
WSKAZÓWKA
Napełniaj magazynki poza maszyną i wymieniaj zawsze tylko kompletne magazynki.
OSTROŻNIE
Napełnianie magazynków!
Magazynki napełnij dopiero wtedy, gdy wszystkie znajdujące się na głowicy Col-
lect&Place pipety, zostaną odłożone do swoich magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia płyty
blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne stanowiska.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy wystającej dźwigni!
Dźwignia wystająca nad magazynkiem (poz. 1 na rys. 6.1 - 11
) może prowadzić do kolizji
głowicy.
Dopilnować, aby dźwignie nie wystawały ponad magazynki.
