6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.1 Zmieniacz pipet Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
308
6.1.3.4 Montaż
Zmieniacz pipet jest zamocowany do zespołu wciągowego wózka na podzespoły .
6

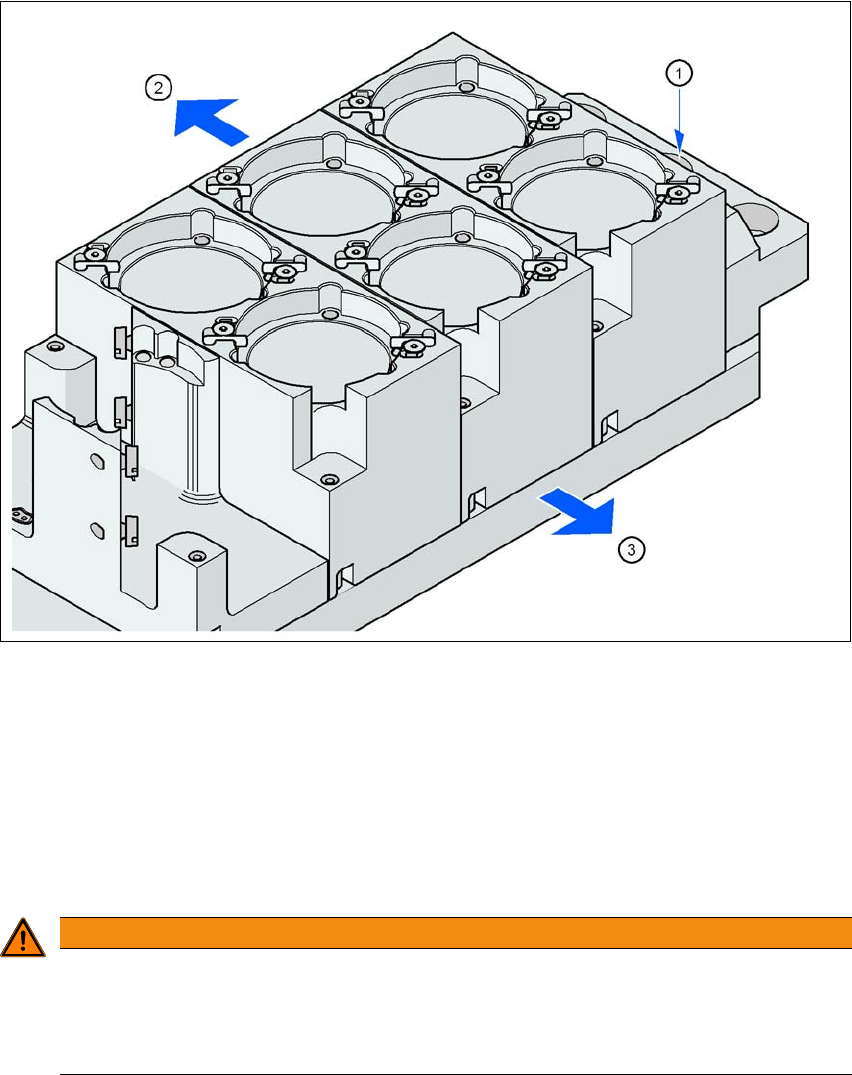

Rys. 6.1 - 16 Pozycja montażowa
(1) Otwór znacznikowy
(2) Strona operatora
(3) Strzałka wskazuje kierunek transportu płytek drukowanych
6
Ustaw zmieniacz pipet tak, aby otwór znacznikowy (poz. 1) był widziany przez operatora po
lewej stronie.
6
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
309
6.1.3.5 Pojemnik zrzutowy na podzespoły do głowicy SIPLACE TwinStar
Do głowicy SIPLACE TwinStar można zainstalować pojemnik zrzutowy na podzespoły. Jest on
usytuowany obok modułu Finepitch-Vision.
6.1.3.6 Chwytaki i pipety specjalne
Automaty SIPLACE przetwarzają oprócz standardowych podzespołów SMT także podzespoły
wykonane w technologii montażu przewlekanego (Through Hole Technology) oraz podzespoły
OSC (Odd Shaped Components). ASM ciągle opracowuje równolegle specjalne pipety i chwytaki.
Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie
zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-
tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.
Dla głowic Pick&Place firma ASM oferuje chwytaki mechaniczne. Podzespoły, których powierzch-
nia nie nadaje się do zasysania przez pipety, są odbierane i montowane przez chwytaki mecha-
niczne. Są dostępne dwa wykonania chwytaków, które można podzielić na dwie grupy ze względu
na zasadę działania:
– chwytaki, które chwytają podzespoły na krawędziach zewnętrznych i
– chwytaki, które chwytają podzespoły na krawędzi wewnętrznej.
Informacje na temat pipet specjalnych i chwytaków można otrzymać w ASM. W sprawie wykona-
nia magazynków specjalnych i chwytaków należy się również zwracać do ASM.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.1 Zmieniacz pipet Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
310
6.1.4 Zmieniacz pipet do 12-segmentowej głowicy Collect&Place
Nr kat. 00120604-xx Zmieniacz pipet SX12 V2, C&P12 na pozycję 1 lub 2
6
Rys. 6.1 - 17 Zmieniacz pipet do 12-segmentowej głowicy C&P
6.1.4.1 Opis
W tym zmieniaczu pipet znajdują się 4 magazynki, każdy po 12 stanowisk pipet.
Magazynki są zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków
walcowych i ustalane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne
wyznaczanie pozycji. Prawidłowe osadzenie magazynków na korpusie zmieniacza pipet nadzo-
rowane jest mikrołącznikami, aby uniknąć kolizji głowicy montażowej z ewentualnie wystającym
magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeń-
stwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
Na zainstalowanej stacji pipet można wydmuchiwać podzespoły z pipet głowicy SpeedStar a pi-
pety ściągać i wyrzucać.
6
OSTRZEŻENIE
Magazynek do 12-segmentowej głowicy C&P należy stosować wyłącznie razem z
12-segmentową głowicą C&P.
