6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 6.2 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 316 6.2 Zmieniacz W affle Pack (WPC5/WPC6) Funkcjonalno ść i dane …
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
315
6.1.4.7 Rozpoznawanie położenia
Każdy magazynek zmieniacza pipet ma dwa znaczniki, jeden do wyznaczania pozycji a drugi do
wyznaczania położenia kątowego.
6

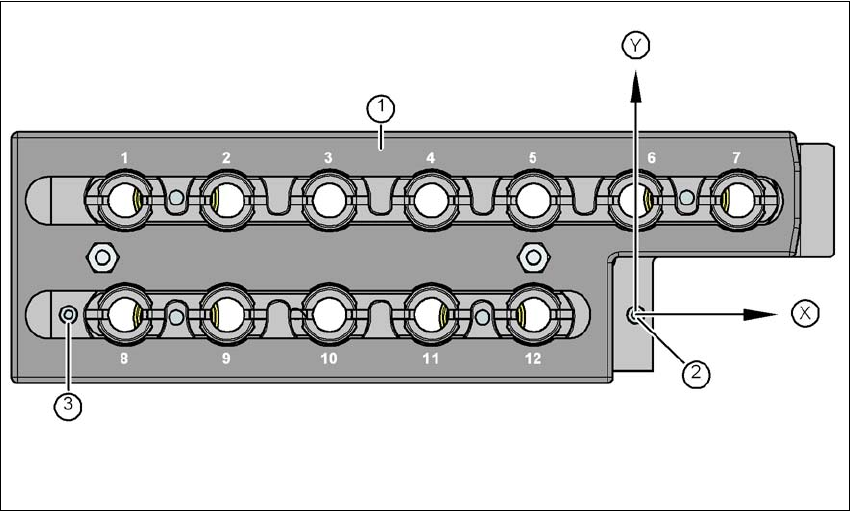

Rys. 6.1 - 21 Magazynek pipet - numeracja garaży, znaczniki do wyznaczania pozycji i położenia kątowego
(1) Płytka ryglująca w pozycji "Magazynek otwarty"
(2) Znacznik do wyznaczania pozycji
(3) Znacznik do wyznaczania położenia kątowego
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.2 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
316
6.2 Zmieniacz Waffle Pack (WPC5/WPC6)
Funkcjonalność i dane techniczne zmieniacza WPC5 są w dużym stopniu identyczne z WPC6.
Zmieniacz WPC6 wyposażony jest dodatkowo w moduł Non Stop.
6.2.1 Opis
Zmieniacz Waffle Pack przygotowuje podzespoły w magazynkach powierzchniowych, dzięki
czemu przy zapisywaniu i automatycznej zmianie magazynków powierzchniowych unika się nie-
potrzebnej straty czasu. Nie wymagający dokonywania wyboru, programowalny dostęp do 28 ma-
gazynków powierzchniowych zwiększa ponadto liczbę przygotowanych podzespołów.
Zmieniacz Waffle Pack ma zintegrowane podwozie, dzięki czemu może być łatwo przesuwany na
inne stanowiska. Jest on dostarczany z wysokością odpowiadającą wysokości transportowej pły-
tek drukowanych w automacie, jednak można ją łatwo dostosować do wysokości transporterowej
900, 930 i 950 mm. Na pozostałym stanowisku musi być uzbrajany stół na podzespoły z 30 sta-
nowiskami.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.2 Zmieniacz Waffle Pack (WPC5/WPC6)
317
6.2.2 Przegląd WPC5
Nr kat. 00119827-xx WPC5
6

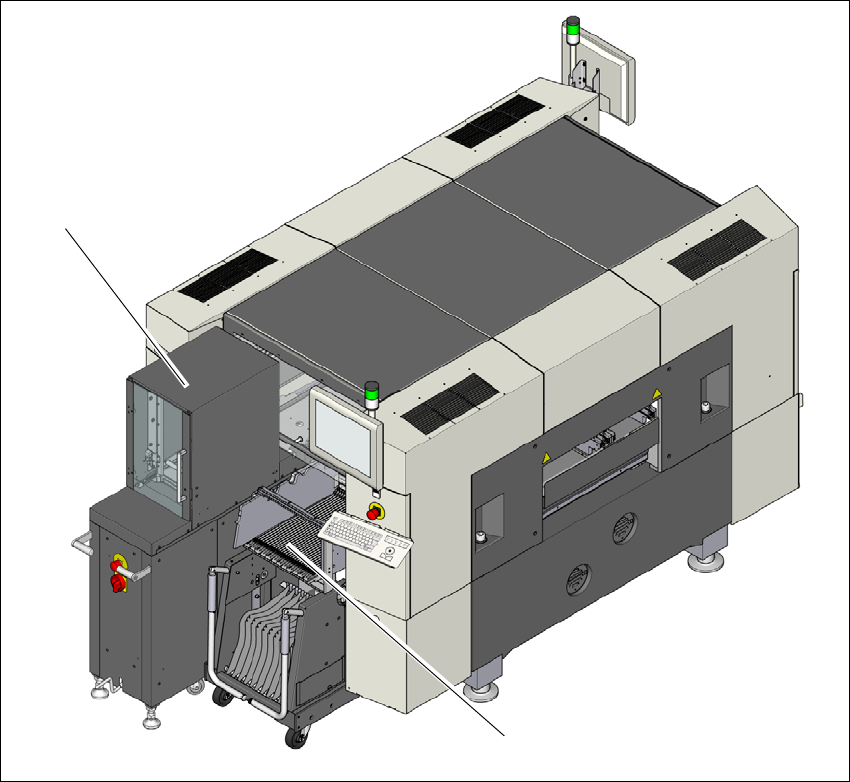

Rys. 6.2 - 1 WPC5 na SIPLACE SX1/SX2
(1) WPC5
(2) Wózek na podzespoły z 30 ścieżkami
(1)
(2)
