Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.6 Stanowisko dokowania wózka na podzespoły SIPLACE SX
335
6.6.2.1 Wymiary z zadokowanym wózkiem na podzespoły
6

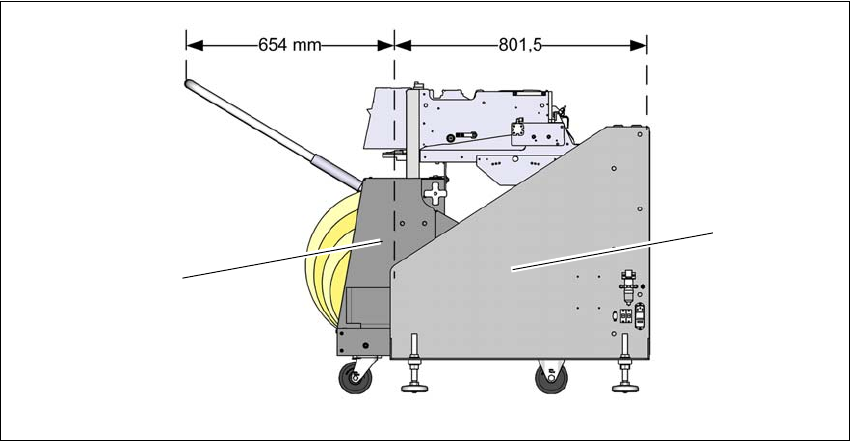

Rys. 6.6 - 3 Stanowisko dokowania z wózkiem na podzespoły serii SIPLACE SX - wymiary
(1) Wózek na podzespoły
(2) Stacja dokowania
(2)
(1)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.6 Stanowisko dokowania wózka na podzespoły SIPLACE SX Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
336
6.6.3 Tabliczki ostrzegawcze na stanowisku dokowania
6

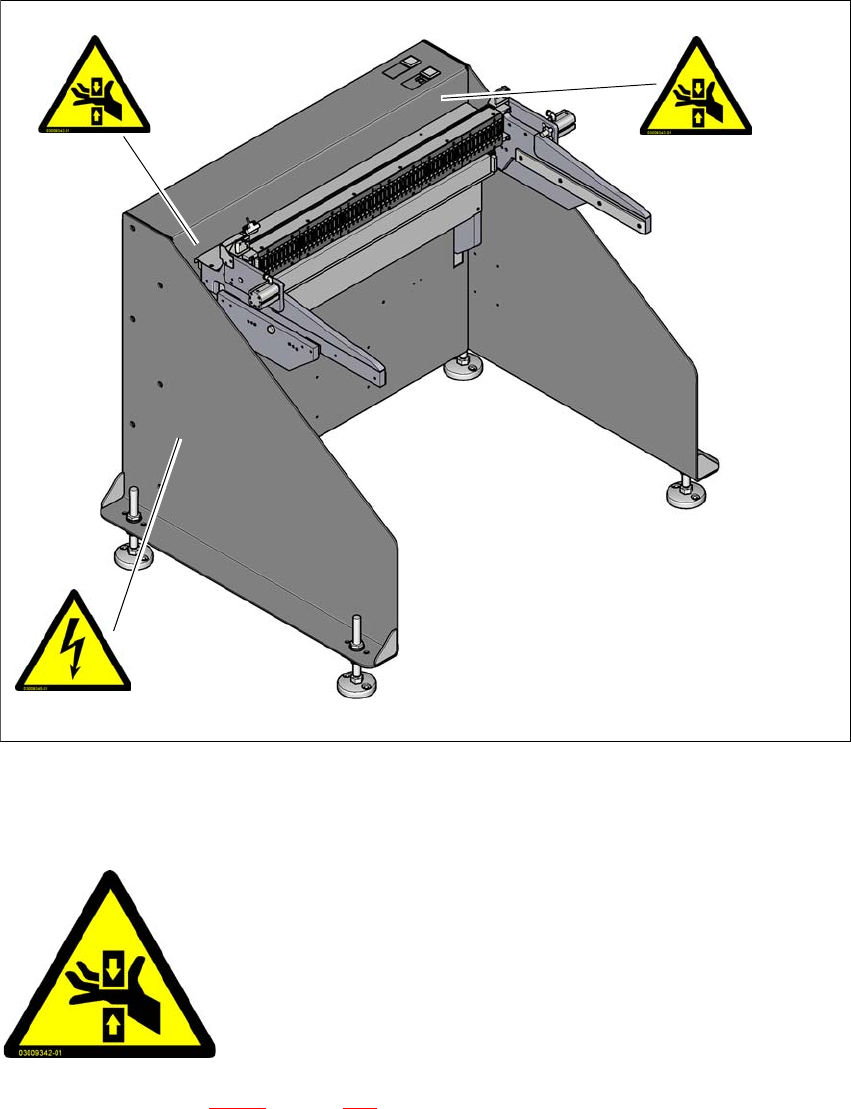

Rys. 6.6 - 4 Stanowisko dokowania serii SIPLACE SX - tabliczki ostrzegawcze
6.6.3.1 Tabliczka ostrzegawcza W203
6
– Poz. W203 na rys. 6.6 - 4, strona 336, nr artykułu 03009342-01
– 2x na stanowisku dokowania wózków na podzespoły SIPLACE SX
– Po jednej z lewej i z prawej strony, za interfejsem zasilania i danych, na obudowie.
W 203
W 203
W206
6
6
6
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA!
Wkładanie rąk może prowadzić do obrażeń ramion
i rąk.
Nie dotykaj pracującej maszyny.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.7 Czujnik do pojemnika zrzutowego na podzespoły
337
6.6.4 Tabliczki ostrzegawcze 206
6
– Poz. W206 na rys. 6.6 - 4, strona 336, nr artykułu 03009345-01
– 1x na stanowisku dokowania wózków na podzespoły SIPLACE SX.
–3 x na osłonie przyłącza energetycznego.
6.7 Czujnik do pojemnika zrzutowego na podzespoły
Nr kat. 00519848-xx Układ kontroli pojemnika zrzutowego elementów elektronicznych
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawi-
dłowo osadzony w uchwycie.
–Jeżeli pojemnik zrzutowy nie został prawidłowo założony, automat nie może być urucho-
miony.
–Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, automat jest natych-
miast zatrzymywany, aby uniknąć kolizji z głowicą.
Każdy pojemnik zrzutowy może być kontrolowany przez własny czujnik.
6
NIEBEZPIECZNE NAPIĘCIA!
Oznaczone części znajdują się pod napięciem sieciowym także
przy wyłączonym wyłączniku głównym.
Przed przystąpieniem do serwisu odłącz maszynę od sieci.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
WSKAZÓWKA
W razie stosowania głowicy SpeedStar radzimy zainstalować opcjonalny czujnik do po-
jemnika zrzutowego do podzespołów.
