Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6. 9 SIPLACE Very High Force TwinStar (VHF TH) 339 6.9 SIPLACE V ery High Force T winSt ar (VHF TH) Nr k…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.8 SIPLACE High-Force Head Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
338
6.8 SIPLACE High-Force Head
Nr kat. 00119736-xx High-Force Head
6.8.1 Opis
SIPLACE High-Force Head przystosowane jest do obróbki takiej samej gamy podzespołów, a do-
datkowo oferuje możliwość uzyskania sił osadzania do 30 N. W głowicy SIPLACE High-Force
Head można stosować wszystkie pipety i chwytaki, stosowane w standardowej głowicy TwinStar.
6.8.2 Dane techniczne
6
Poza tym dane techniczne SIPLACE TwinStar i SIPLACE High-Force Head są zgodne (patrz roz-
dział 3.5.5.2
, strona 125).
Programowalna siła osadzania 2,0 N do 10 N ± 10%
powyżej 10 N do 30 N ± 15%
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.9 SIPLACE Very High Force TwinStar (VHF TH)
339
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Nr kat. 00519986-xx VHF TwinStar z portalem
6
6.9.1 Opis
Głowica SIPLACE Very High Force TwinStar jest technologiczną kontynuacją standardowej gło-
wicy TwinStar. Głowica SIPLACE Very High Force TwinStar przystosowana jest do obróbki wyjąt-
kowo trudnych, dużych i ciężkich podzespołów.
Montuje ona podzespoły do wysokości 40 mm, a dodatkowo umożliwia osiąganie siły osadzania
do 70 N. W głowicy SIPLACE Very High Force TwinStar można stosować wszystkie pipety i chwy-
taki, które stosowane są do standardowej głowicy TwinStar.
Szczegółowy opis zawarty jest w "Instrukcji montażu - Head Reconfiguration Kit głowicy
VHF", nr kat. 00197270-xx.
WSKAZÓWKA
Dostępny od wersji oprogramowania SR.707.1
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.9 SIPLACE Very High Force TwinStar (VHF TH) Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
340
6.9.2 Przegląd
6

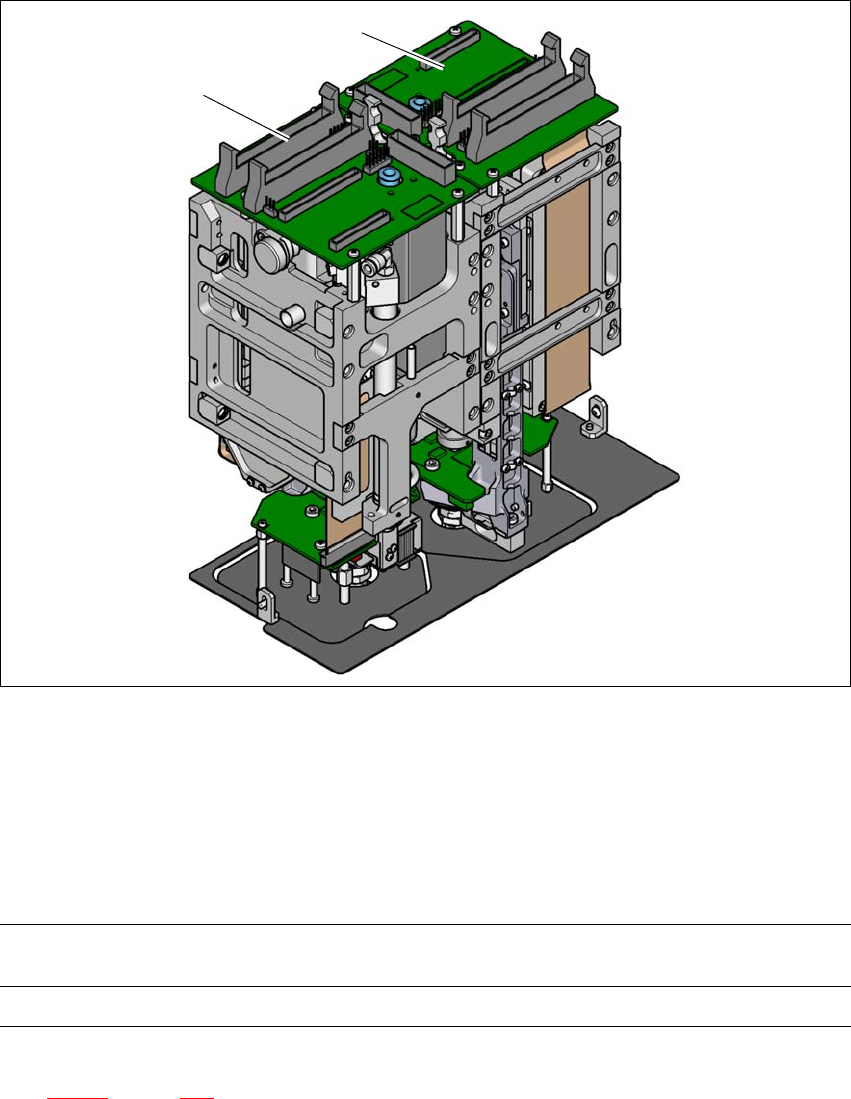

Rys. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Moduł Pick&Place 1 (P&P1)
(2) Moduł Pick&Place 2 (P&P2)
6.9.3 Dane techniczne
6
Poza tym dane techniczne SIPLACE TwinStar i SIPLACE High-Force Head są zgodne (patrz roz-
dział 3.5.5.2
, strona 125).
2
1
Programowalna siła osadzania
1,0 N - 15 N
2,0 N - 70 N
Maks. wys. podzespołu40mm
