6.13 Ustawiacz płytek drukowanych
Nr kat. 00119677-xx Ustawiacz płytek drukowanych do transportera pojedynczego
Nr kat. 00119678-xx Ustawiacz płytek drukowanych do transportera podwójnego
6.13.1 Opis
Przetwarzane płytki drukowane, mają czasami stosunek długość/szerokość 1:2 lub bardziej nie-
korzystny. Oznacza to, że krótszy bok płytki drukowanej jest ustawiony w kierunku transportu pły-
tek drukowanych. W czasie transportu takie płytki drukowane mogą się nieco skręcać, wskutek
czego znaczniki znikają z wizjera kamery do płytek drukowanych. Opcja "Ustawiacz płytek druko-
wanych" zapewnia dokładne ustawianie takich płytek drukowanych w pozycji Stop.
W automatach z stoperem mechanicznym i w automatach nadzorujących tę pozycję fotokomórką
laserową obróbka płytek drukowanych z wycięciami w kierunku transportu może doprowadzić do
różnych pozycji obróbki. Opcja "Ustawiacz płytek drukowanych" zapewnia zatrzymywanie płytek
drukowanych na wszystkich transporterach płytek drukowanych w tej samej pozycji. Opcja "Usta-
wiacz płytek drukowanych" jest dostępna w wersji do transportera pojedynczego lub podwójnego.
Płytka drukowana jest transportowana do sekcji uzbrajania aż laserowa zapora świetlna wygene-
ruje sygnał stop dla transportera płytek drukowanych. Następnie stół podnośny przesuwa się
ogranicznikami płytek drukowanych do pozycji, w której p
łytka drukowana nie jest jeszcze zaci-
śnięta i może być przemieszczana przez taśmy transportowe. Oba ograniczniki płytek drukowa-
nych znajdują się na wysokości płytki drukowanej, podpory płytki drukowanej (kołki magnetyczne)
dotykają już płytki drukowanej. Obie taśmy transportowe przesuwają płytkę drukowaną dalej do
ograniczników, jednocześnie ustawiając ją. Następnie stół podnośny przesuwa się do górnej po-
zycji końcowej, zaciska płytkę drukowaną i odłącza ją od ograniczników, aby nie przeszkadzać w
procesie uzbrajania. Po zakończeniu procesu uzbrajania stół podnośny i ustawiacz płytek druko-
wanych są opuszczane a płytka drukowana jest transportowana dalej.
6.14 Interfejs Siemens
Nr kat. 00116808-xx Interfejs SIPLACE
W automatach montażowych SIPLACE serii SX i X interfejs transportowy jest konfigurowany we-
dług standardu SMEMA. Interfejs może być jednak wykorzystany także zgodnie ze standardem
Siemensa. Ma to dużą zaletę, gdy automat serii SX i X ma być zamontowany w starszych liniach
SIPLACE. Nie jest wówczas konieczne doprowadzanie starszych automatów do zgodności ze
standardem SMEMA.
Interfejs transportowy automatów serii SX i X należy po prostu skonfigurować według standardu
Siemens i połączyć automaty odpowiednim przewodem interfejsu.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.15 Smart Pin Support Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
350
6.15 Smart Pin Support
Nr kat. 03089621-xx Smart Pin Support
Nr kat. 03087404-xx Magazynek SPS L10 kpl.
Nr kat. 03087508-xx Magazynek SPS Q10 kpl.
Szerokie płytki drukowane mają tendencję do uginania się podczas uzbrajania, co może spowo-
dować, że podzespoły nie będą montowane z wymaganą dokładnością. Także mocno wybrzu-
szone płytki drukowane mają wpływ na dokładność uzbrajania. Problem ten można łatwo usunąć
przez umieszczenie Support Pins na stole podnośnym.
6

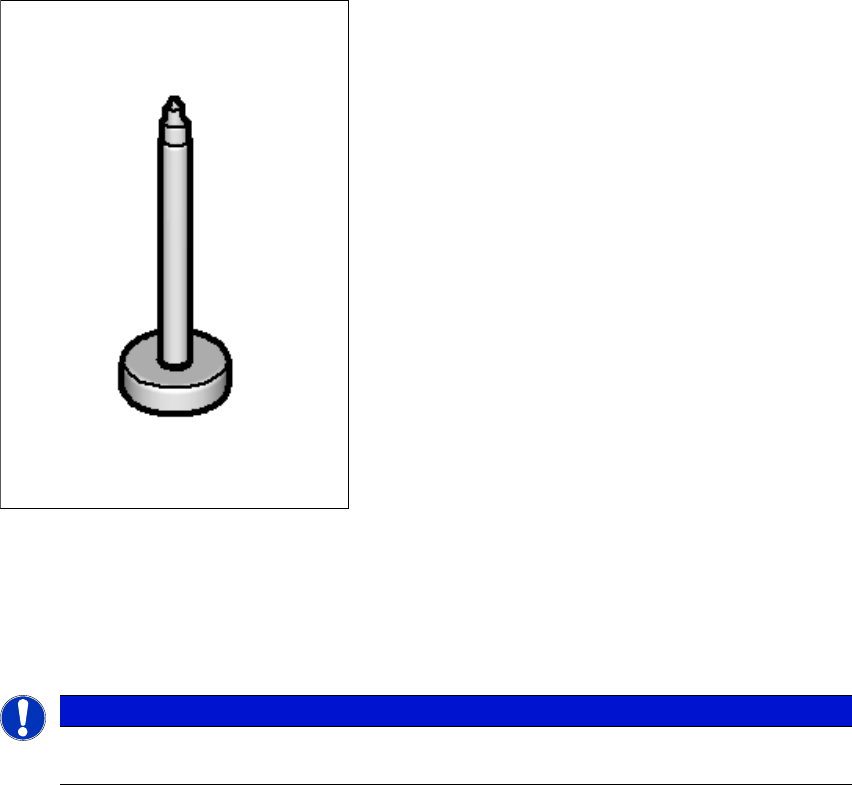

Rys. 6.15 - 1 Support Pin
Za pomocą opcji Smart Pin Support Support Pins zostają automatycznie ustawione na stole pod-
nośnym. Służy do tego zespół chwytaka, pobierający Support Pins ze specjalnego magazynka i
ustawiający je w wymaganym położeniu.
6
WSKAZÓWKA
'Szczegółowy opis patrz "Instrukcja obsługi Smart Pin Support", wersja niemiecka+angiel-
ska [nr art. 00197001-xx].
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.15 Smart Pin Support
351
6

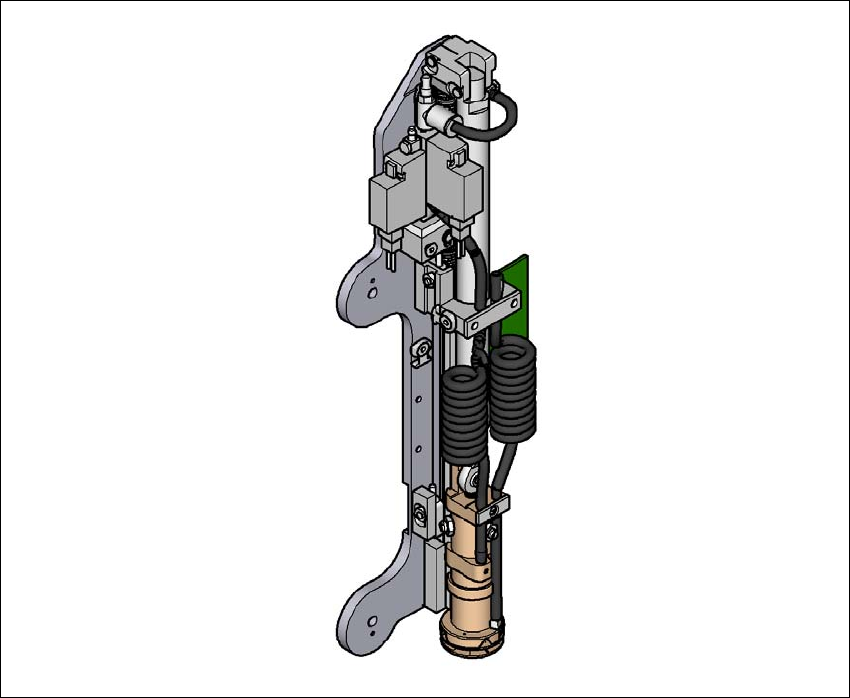

Rys. 6.15 - 2 Zespół chwytaka w Smart Pin Support
Zespół chwytaka jest zamontowany na portalu. Pobiera on Support Pins z przewidzianego dla
nich magazynka i ustawia je na stole podnośnym. Położenia Support Pins w maszynie zostają
ustalone w edytorze płytek drukowanych SIPLACE Pro dla każdej strony płytek.
Dla różnych konfiguracji maszyny są do dyspozycji dwa różne magazynki do automatycznej wy-
miany maks. 10 Support Pins. Magazynki te są zamocowane w uchwycie magazynków i są za-
montowane w zespole wciągowym wózków na podzespoły.
– Smart Pin Support - typ magazynka Q10 [nr artykułu 03087404-xx]
– Smart Pin Support - typ magazynka L10 [nr artykułu 03087508-xx]
