Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.15 Smart Pin Support
351
6
Rys. 6.15 - 2 Zespół chwytaka w Smart Pin Support
Zespół chwytaka jest zamontowany na portalu. Pobiera on Support Pins z przewidzianego dla
nich magazynka i ustawia je na stole podnośnym. Położenia Support Pins w maszynie zostają
ustalone w edytorze płytek drukowanych SIPLACE Pro dla każdej strony płytek.
Dla różnych konfiguracji maszyny są do dyspozycji dwa różne magazynki do automatycznej wy-
miany maks. 10 Support Pins. Magazynki te są zamocowane w uchwycie magazynków i są za-
montowane w zespole wciągowym wózków na podzespoły.
– Smart Pin Support - typ magazynka Q10 [nr artykułu 03087404-xx]
– Smart Pin Support - typ magazynka L10 [nr artykułu 03087508-xx]
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.15 Smart Pin Support Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
352
6

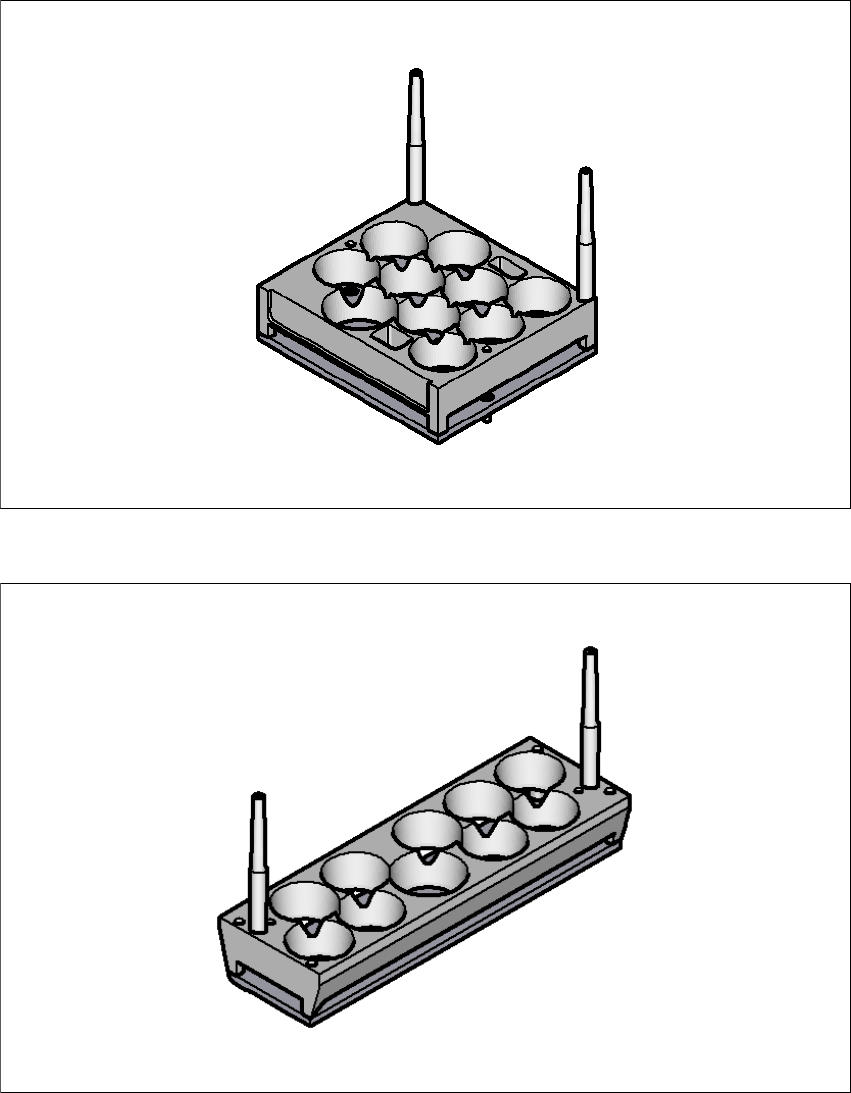

Rys. 6.15 - 3 Smart Pin Support - typ magazynka Q10
6
Rys. 6.15 - 4 Smart Pin Support - typ magazynka L10
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.16 Pompa próżniowa
353
6.16 Pompa próżniowa
6.16.1 Zasady bezpieczeństwa obsługi pompy próżniowej
6
6.16.2 Opis
Każda głowica Collect&Place jest wyposażona we własną wytwornicę próżni, zasilającą nie-
zbędną próżnią układ trzymania i uzbrajania. Wytwornice próżni głowic uzbrajających działają na
zasadzie Venturiego. Przy współpracy z pompą próżniową można znacznie zredukować zużycie
sprężonego powietrza głowicy SpeedStar (C&P20). Bieżące koszty eksploatacji spadają stosow-
nie do wysokości kosztów energii.
6
6.17 Opcja długich płytek drukowanych (LBO)
Opcja "Długie płytki drukowane" umożliwia wykonanie płytek drukowanych wykraczających poza
długość podaną w specyfikacji. Maksymalna długość wynosi przy tym do 610 mm.
OSTRZEŻENIE
Przestrzegać wskazówek bezpieczeństwa podanych w dostarczonej instrukcji ob-
sługi.
WSKAZÓWKA
Zużycie sprężonego powietrza przez pompę próżniową patrz rozdział 3.2.4
, strona 100.
