Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.16 Pompa próżniowa
353
6.16 Pompa próżniowa
6.16.1 Zasady bezpieczeństwa obsługi pompy próżniowej
6
6.16.2 Opis
Każda głowica Collect&Place jest wyposażona we własną wytwornicę próżni, zasilającą nie-
zbędną próżnią układ trzymania i uzbrajania. Wytwornice próżni głowic uzbrajających działają na
zasadzie Venturiego. Przy współpracy z pompą próżniową można znacznie zredukować zużycie
sprężonego powietrza głowicy SpeedStar (C&P20). Bieżące koszty eksploatacji spadają stosow-
nie do wysokości kosztów energii.
6
6.17 Opcja długich płytek drukowanych (LBO)
Opcja "Długie płytki drukowane" umożliwia wykonanie płytek drukowanych wykraczających poza
długość podaną w specyfikacji. Maksymalna długość wynosi przy tym do 610 mm.
OSTRZEŻENIE
Przestrzegać wskazówek bezpieczeństwa podanych w dostarczonej instrukcji ob-
sługi.
WSKAZÓWKA
Zużycie sprężonego powietrza przez pompę próżniową patrz rozdział 3.2.4
, strona 100.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.18 Stacja Vision Teach Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
354
6.18 Stacja Vision Teach
Nr kat. 00119788-xx Stanowisko Vision Teach
6

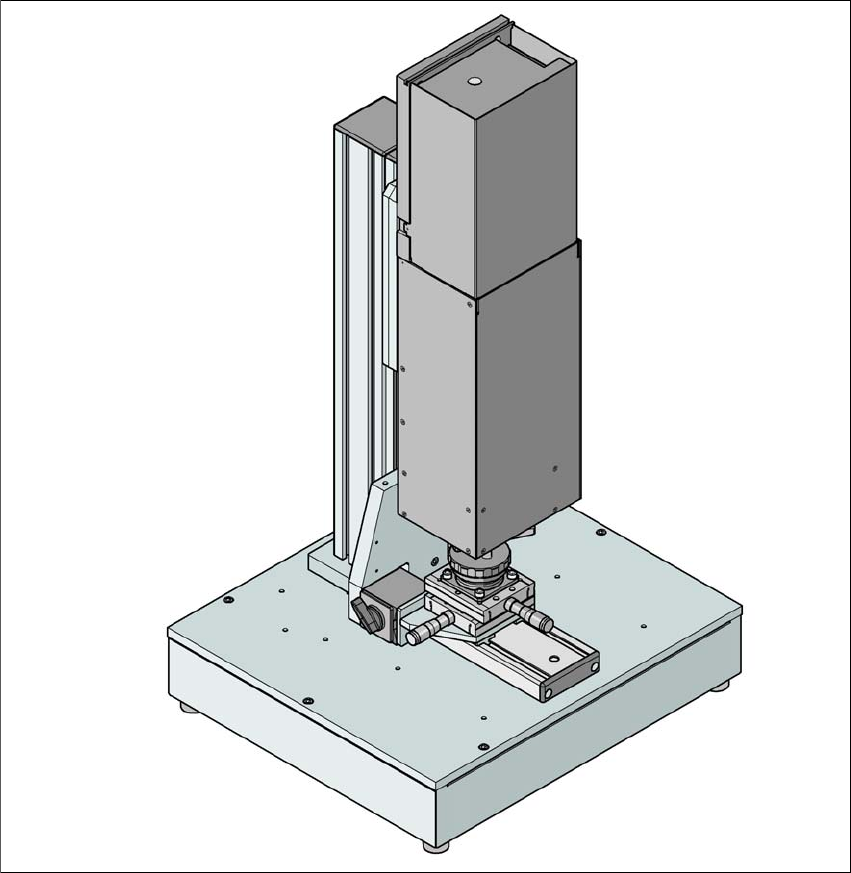

Rys. 6.18 - 1 Vision Teach Station z kamerą podzespołów, typ 33
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 6.18 Stacja Vision Teach
355
6.18.1 Opis
Vision Teach Station to system do tworzenia i testowania opisów form obudowy dla podzespołów,
przetwarzanych w automatach montażowych SIPLACE.
Vision Teach Station składa się głównie z następujących komponentów:
– moduł główny z elektroniką i maks. dwiema kamerami podzespołów,
– Minitower-PC,
system operacyjny WINDOWS XP, 6
oprogramowanie do przetwarzania obrazów SIPLACE -Vision, 6
serwer baz danych SIPLACE Pro, 6
interfejsy kamery: karta magistrali CAN i karta magistrali kamery. 6
Na Vision Teach Station można, niezależnie od automatów montażowych, tworzyć i testować
opisy form obudowy oraz przeprowadzać inspekcje podzespołów.
Utworzone opisy form obudowy można zapisywać w bazie danych SIPLACE Pro w Vision Teach
Station oraz przenosić je do bazy danych SIPLACE Pro systemu produkcyjnego. Ponadto moż-
liwe jest ładowanie zrzutów ekranowych Vision z automatu montażowych do Vision Teach Station
i analizowanie ich na stacji. Tylko złożone pomiary podzespołów muszą być wykonywane w auto-
macie montażowym.
6.18.2 Zalety
Dużą zaletą tego systemu offline jest to, że jest on całkowicie niezależny od systemów produkcyj-
nych i nie wymaga zajmowania zasobów systemów produkcyjnych do tworzenia i testowania opi-
sów form obudowy. Dzięki temu wyeliminowane zostały straty produktywności wynikające z
opisywania i testowania form obudowy. Ten niezależny system umożliwia też skrócenie czasu
wdrażania nowych produktów.
