Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.1 Wskazówki bezpieczeństwa
37
2
2
2
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Osobom posiadającym bierne implanty metalowe (np. płytki, śruby itd.) grozi zmiażdże-
nie.
Przy otwartych kołpakach ochronnych nie wolno wkładać części ciała do maszyny ani
nachylać się nad otwartą maszyną.
Nie wolno umieszczać metalowych przedmiotów w strefie zagrożenia.
OSTROŻNIE
Utrata danych na skutek silnych pól magnetycznych!
Silne pola magnetyczne grożą zniszczeniem danych na nośnikach lub kartach czeko-
wych.
Nośniki danych i karty czekowe trzymać z dala od maszyny.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.1 Wskazówki bezpieczeństwa Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
38

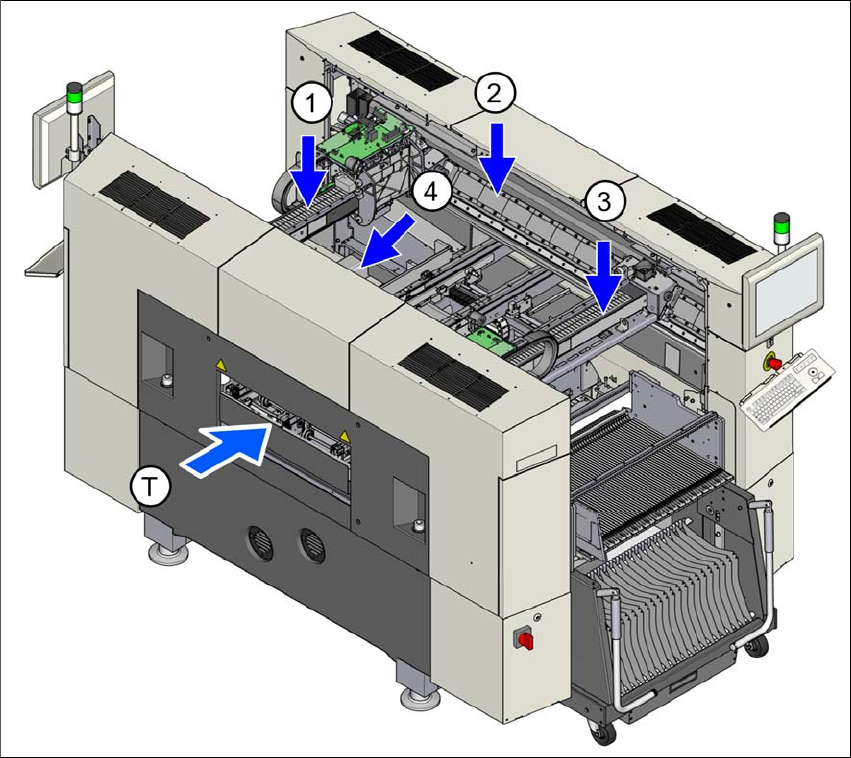

Rys. 2.1 - 1 Położenie magnesów stałych do napędów liniowych
(1) Magnesy trwałe silnika liniowego X na portalu 2
(2) Magnesy trwałe silnika liniowego Y dla portalu 1 i 2 (dla łożysk stałych lub przesuwnych)
(3) Magnesy trwałe silnika liniowego X na portalu 1
(4) Magnesy trwałe silnika liniowego Y dla portalu 1 i 2 (dla łożysk stałych lub przesuwnych)
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.1 Wskazówki bezpieczeństwa
39
Przestrzegaj poniższych wskazówek podczas prac przy magnesach stałych.
Osoby posiadające aktywne implanty (np. rozruszniki serca) lub inne protezy ferromagne-
tyczne nie wolno pracować przy tych urządzeniach ani zbliżać się do nich. Zachowaj bez-
pieczną odległość od silnika liniowego!
Ze względu na duże siły przyciągania magnetycznego w bezpośredniej bliskości prowadnicy
magnetycznej oraz ruchomej części pierwotnej konieczne jest przestrzeganie szczególnych
środków ostrożności. Nie wolno zbliżać ciężkich przedmiotów ze stali lub żelaza ręcznie do
prowadnicy magnetycznej. Ponieważ magnetyczne siły przyciągania są niewidoczne, ich
działanie w pobliżu prowadnicy magnetycznego jest przeważnie niedoceniane. Siła przycią-
gania magnetycznego może zadziałać nagle. W pobliżu obiektów ferromagnetycznych (ze
stali lub żelaza) podobnej wielkości jak prowadnica magnetyczna może ona wzrastać do
wielu tysięcy niutonów.
W trakcie obsługi prowadnicy magnetycznej należy zawsze nosić odpowiednią odzież robo-
czą i ochronną (np. rękawice, obuwie, itd.).
Prace montażowe i inne zadania przy wymianie przenośnika magnetycznego mogą być wy-
konywane tylko przez odpowiednio przeszkolonych techników firmy SIPLACE.
Na wszelki wypadek należy mieć zawsze w pogotowiu co najmniej dwa kliny (ok. 10° do 15°)
z masywnego, niemagnetycznego materiału (np. aluminium) oraz niemagnetyczny młotek
(ok. 2 do 3 kg). Narzędzia te mogą być potrzebne w sytuacji awaryjnej, aby oddzielić od pro-
wadnicy magnetycznej przywarte do niej magnetycznie części i w razie potrzeby uwolnić za-
ciśnięte kończyny (palce, dłonie, stopy). Nie wolno układać zespołu cewkowego silnika z
rdzeniem stalowym bezpośrednio na prowadnicy magnetycznej.
Silne pola magnetyczne mogą spowodować uszkodzenie lub zniszczenie elektronicznych
urządzeń i przyrządów pomiarowych. Nie kładź urządzeń, zawierających składniki magne-
tyczne, w pobliżu komputerów, monitorów lub magnetycznych nośników danych (np. twar-
dych dysków, kart kredytowych taśm audio lub wideo itd.)
Zawsze zachowuj między prowadnicami magnetycznymi lub między prowadnicą magne-
tyczną i inną powierzchnią magnetyczną odstęp co najmniej 45 cm.
Magnesy powinny być usuwane zgodnie z przepisami. W zakres usuwania zgodnego z prze-
pisami wchodzi całkowite rozmagnesowanie magnesów trwałych.
