2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
48
2.2.5 Tabliczki ostrzegawcze na przyłączu prądowym i na transformatorze
2
Poz. W206 na rys. 2.2 - 6, strona 48, nr artykułu 03009345-01 (liczba sztuk w automacie: 2).
Poz. W206 na rys. 2.2 - 8
, strona 50, nr artykułu 03009345-01 (liczba sztuk w automacie: 2).
Rys. 2.2 - 6 Tabliczka ostrzegawcza W206, osłona transformatora i przyłącza prądowego
Poz. W206, przed osłoną zespołu transformatora
Poz. W206, na bocznej osłonie przyłącza prądowego
NIEBEZPIECZNE NAPIĘCIA!
Oznaczone części znajdują się pod napięciem sieciowym także
przy wyłączonym wyłączniku głównym.
Przed przystąpieniem do serwisu odłącz maszynę od sieci.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
49
2.2.5.1 Tabliczki ostrzegawcze W206, W250, W251 na wewnętrznych powierzchniach drzwi
sektorów
2

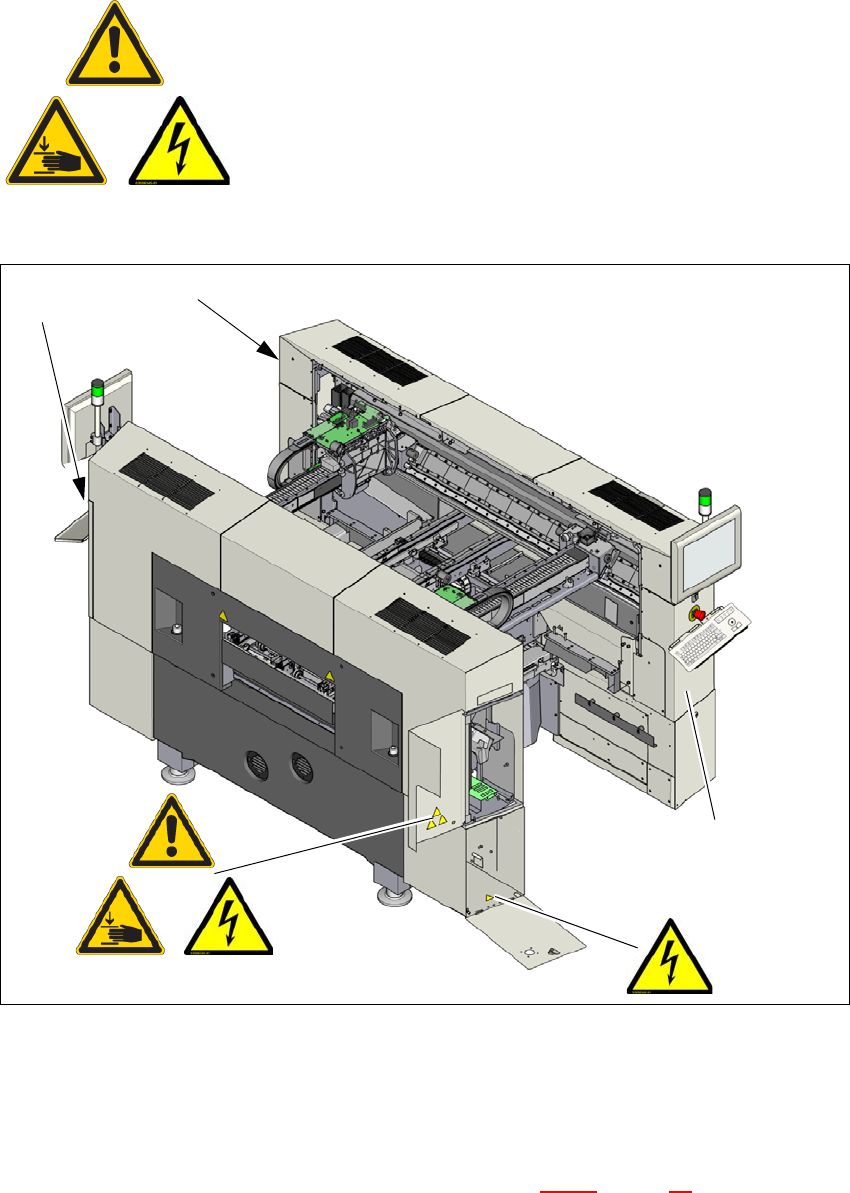

Rys. 2.2 - 7 Tabliczki ostrzegawcze na wewnętrznej powierzchni drzwi sektorów
Poz. W251, na wewnętrznej powierzchni drzwi sektorów, nr artykułu 03079298-xx
Poz. W250, na wewnętrznej powierzchni drzwi sektorów, nr artykułu 03079262-xx
Poz. W206, na wewnętrznej powierzchni drzwi sektorów, nr artykułu 03009345-xx
Poz. W206, wewnątrz przyłącza prądowego (patrz także rys. 2.2 - 8
, strona 50 )
Uruchomienie maszyny może nastąpić tylko przy zamontowanym
stoperze i zamkniętych drzwiach.
W250
W206
W251
W206
W250, W251, W206
od wewnątrz drzwi
W250, W251, W206
od wewnątrz drzwi
W250
W206
W251
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
50
2.2.5.2 Tabliczka ostrzegawcza W211
2
Nr kat. 03009351-01 (liczba sztuk w automacie: 2)
Poz. W211 na rys. 2.2 - 8
, strona 50 nr artykułu 03009351-01.
Rys. 2.2 - 8 Tabliczki ostrzegawcze W206, W211 na przyłączu prądowym
– W211 na płytce zabezpieczającej i rozdzielczej A3.
– W211 na osłonie ogranicznika prądu włączeniowego A1.
– W206 na przedniej ścianie przyłącza prądowego
2
2
NAPIĘCIE SIECIOWE!
Wyłącz wyłącznik główny i poczekaj 30 sekund aż rozładują się
kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
