Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze 51 2.2.6 T abliczka ostrzegawcza na przyciskach ZA TRZYMANIA A W AR…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
50
2.2.5.2 Tabliczka ostrzegawcza W211
2
Nr kat. 03009351-01 (liczba sztuk w automacie: 2)
Poz. W211 na rys. 2.2 - 8
, strona 50 nr artykułu 03009351-01.

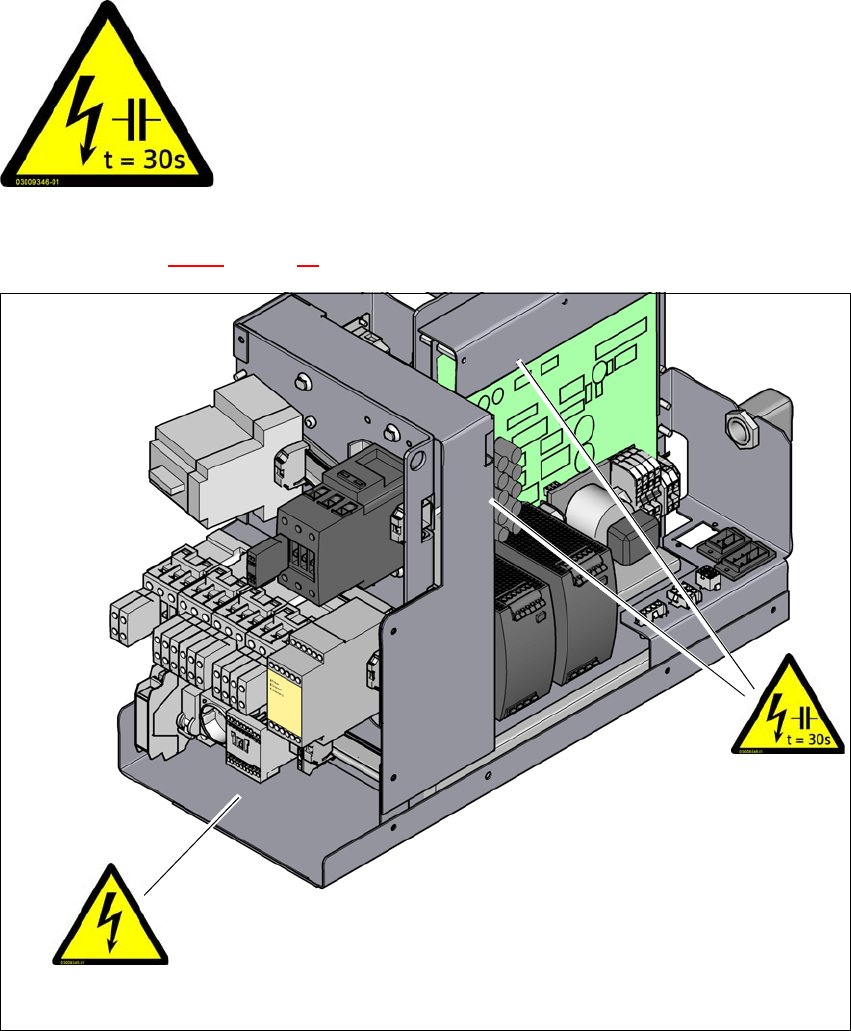

Rys. 2.2 - 8 Tabliczki ostrzegawcze W206, W211 na przyłączu prądowym
– W211 na płytce zabezpieczającej i rozdzielczej A3.
– W211 na osłonie ogranicznika prądu włączeniowego A1.
– W206 na przedniej ścianie przyłącza prądowego
2
2
NAPIĘCIE SIECIOWE!
Wyłącz wyłącznik główny i poczekaj 30 sekund aż rozładują się
kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
51
2.2.6 Tabliczka ostrzegawcza na przyciskach ZATRZYMANIA AWARYJNEGO
2
Poz. W209 na rys. 2.2 - 9, nr artykułu 03009349-01 (liczba sztuk w automacie: 2)
2
2

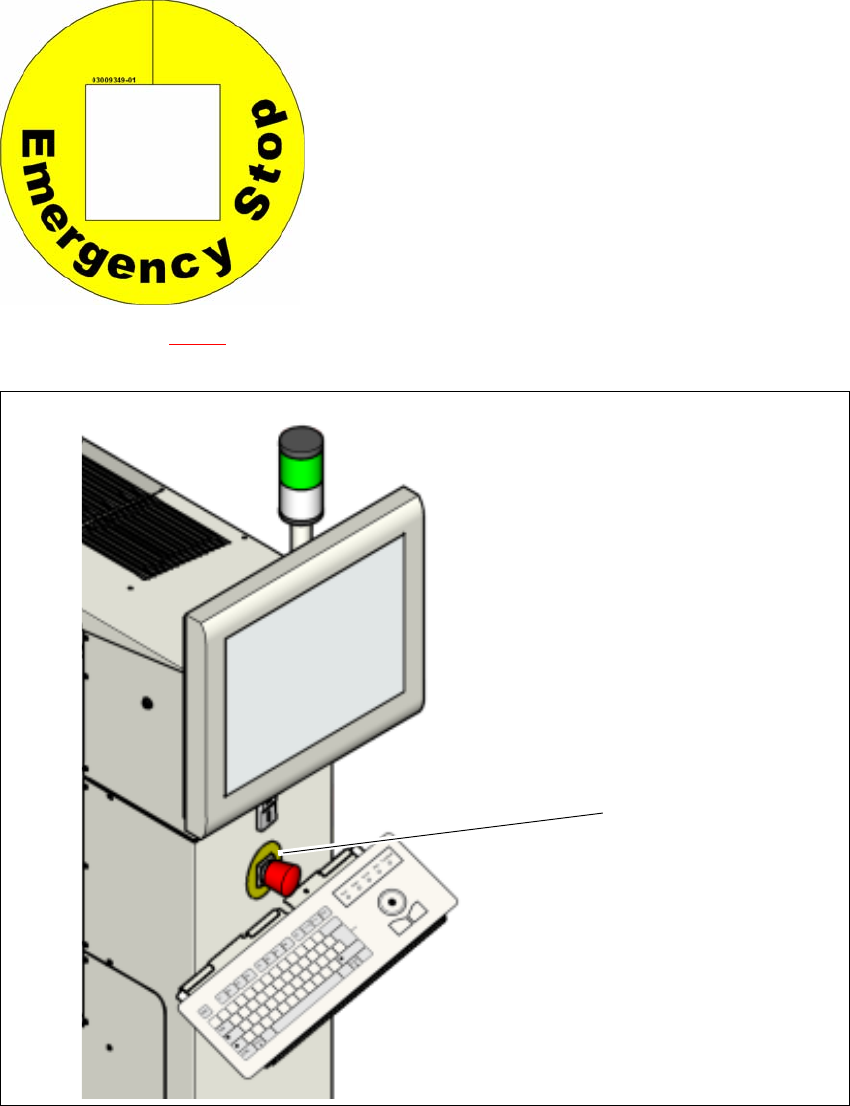

Rys. 2.2 - 9 Tabliczka ostrzegawcza W209 na przyciskach ZATRZYMANIA AWARYJNEGO
Poz. W209, nr artykułu 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Dla krajów takich jak: Australia, Kanada, Meksyk i USA
zamiast żółtego pierścienia na przyciskach ZATRZY-
MANIA AWARYJNEGO tabliczka ostrzegawcza W209
jest przyklejona na zestawie do montażu.
W 209
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
52
2.2.7 Wysokie temperatury w jednostce Head Control Unit (HCU)
Poz. 1 na rys. 2.2 - 10, Tabliczka z informacją o temperaturze, nr art. 03031926-01 (2 do 4, w za-
leżności od konfiguracji głowicy).
2
Rys. 2.2 - 10 Tabliczka z informacją o temperaturze na jednostce Head Control Unit (HCU)
2
NIEBEZPIECZEŃSTWO POPARZENIA SPOWODOWANE WYSOKĄ TEM-
PERATURĄ!
Obudowa Head Control Unit (HCU) może nagrzewać się podczas pracy cią-
głej.
Zachować ostrożność przy dotykaniu obudowy Head Control Unit (HCU).
(1)
(1)
