2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
52
2.2.7 Wysokie temperatury w jednostce Head Control Unit (HCU)
Poz. 1 na rys. 2.2 - 10, Tabliczka z informacją o temperaturze, nr art. 03031926-01 (2 do 4, w za-
leżności od konfiguracji głowicy).
2
Rys. 2.2 - 10 Tabliczka z informacją o temperaturze na jednostce Head Control Unit (HCU)
2
NIEBEZPIECZEŃSTWO POPARZENIA SPOWODOWANE WYSOKĄ TEM-
PERATURĄ!
Obudowa Head Control Unit (HCU) może nagrzewać się podczas pracy cią-
głej.
Zachować ostrożność przy dotykaniu obudowy Head Control Unit (HCU).
(1)
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
53
2.2.8 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna "Kolizja głowicy" na rys. 2.2 - 11, nr artykułu 03015392-02
(liczba sztuk w automacie: maksymalnie 2)
2

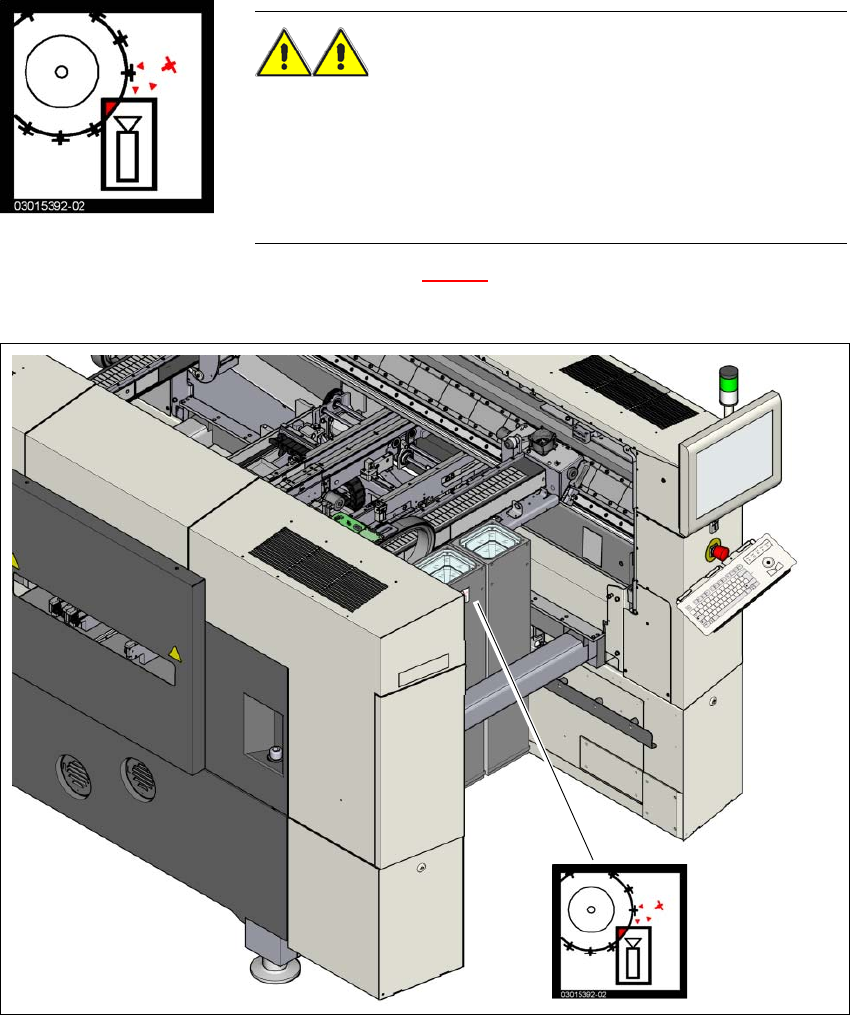

Rys. 2.2 - 11 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar/
(1) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
OSTRZEŻENIE O NIEBEZPIECZEŃSTWIE KOLI-
ZJI GŁOWICY 2
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica
SpeedStar koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów typu 33, 55 x 45
oraz typu 25, 16 x 16) głowicy TwinStar.
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
54
2.2.9 Tabliczka ostrzegawcza przy transporterze POD
2

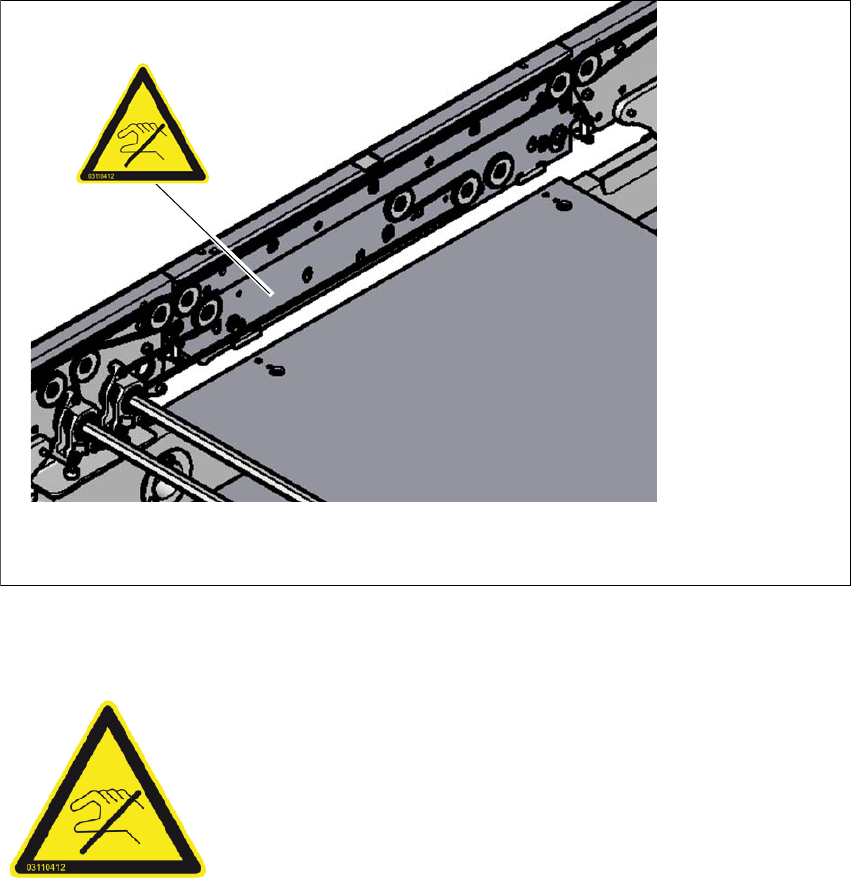

Rys. 2.2 - 12 Tabliczka ostrzegawcza "Wrażliwe profile boczne" na blasze zaciskowej transportera POD
2.2.9.1 Tabliczka ostrzegawcza "Wrażliwe profile boczne"
2
Nr kat. 03110412-01 (1 szt. przy każdym transportowym profilu bocznym i obszarze montażu)
Wrażliwe profile boczne!
Profile boczne są bardzo wrażliwe i nie wolno ich pod żadnym
pozorem przesuwać bez uprzedniego zwolnienia hamulców.
Skutkiem mogą być nieodwracalne szkody na profilach bocz-
nych.
