2 Bezpiecz e ń stwo eksploatacji Instrukcja eksploatacji S IPLACE SX1/SX2 2.4 Zasady bezpiecze ń stwa podczas transp ortowania automatu Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 56 2.3.3 Laser klasy 2 Nast ę …
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.3 Klasyfikacja laserów
55
2.3 Klasyfikacja laserów
2.3.1 Laser klasy 1
2.3.1.1 Klasyfikacja całej maszyny
2
2
2.3.1.2 Klasyfikacja systemów kamer
2
2.3.2 Laser klasy 1M
Nie patrzeć bezpośrednio za pomocą przyrządów optycznych!
2
2
Wszystkie zabudowane systemy kamer i gotowa do pracy cała maszyna są
przyporządkowane klasie lasera 1.
Klasy lasera określane są zgodnie z normą DIN EN 60825-1.
WSKAZÓWKA
Podzespoły lasera klasy 1 i 1M nie są oznakowywane.
2
Następujące systemy kamer są sklasyfikowane jako lasery klasy 1:
– Kamery stacjonarne
Kamera podzespołów stacjonarna P&P, typ 33, 55 x 45, cyfrowa
Kamera podzespołów stacjonarna P&P, typ 25, 16 x 16, cyfrowa
2
Następujące systemy kamer są sklasyfikowane jako lasery klasy 1M:
– Kamera podzespołów C&P, typ 23, 6 x 6 na głowicy SpeedStar
– Kamera podzespołów C&P, typ 41, 6 x 6 na głowicy SpeedStar
– Kamera podzespołów C&P, typ 30, 27 x 27 przy MultiStar
– Kamera do podzespołów C&P, typ 30, 18 x 18 na 12-segmentowej głowicy
Collect& Place
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.4 Zasady bezpieczeństwa podczas transportowania automatu Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
56
2.3.3 Laser klasy 2
Następujące zespoły są sklasyfikowane jako lasery klasy 2:
– Czytnik kodów kreskowych na płytkach drukowanych
– Czujnik podzespołów przy SpeedStar
– Czujnik podzespołów przy MultiStar
(cała maszyna jest zaklasyfikowana do klasy lasera 2, jeżeli zainstalowana jest opcja koplanar-
nego modułu laserowego.)
2
2.4 Zasady bezpieczeństwa podczas transportowania
automatu
2
Do transportowania automatu należy użyć wózka widłowego o następującej specyfikacji:
Długość wideł min. 1800 mm
Udźwig min. 6000 kg
Szerokość wideł w świetle min. 350 mm 2
2
2
Promieniowanie laserowe
Nie patrz bezpośrednio w wiązkę lasera!
OSTRZEŻENIE
Niebezpieczeństwo przewrócenia!
Jeżeli nie zostanie dotrzymana wymagana specyfikacja dotycząca wózka widłowego, ist-
nieje niebezpieczeństwo przewrócenia się ładunku.
Do celów transportu stosować wyłącznie wózek widłowy o odpowiednich specyfika-
cjach.
Prawidłowy transport automatu jest opisany w rozdziale4
, rozdział 4.1, strona 185.
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.5 Wskazówki bezpieczeństwa pracy automatów SX1/SX2
57
2.5 Wskazówki bezpieczeństwa pracy automatów SX1/
SX2
2.5.1 Wskazówki bezpieczeństwa dotyczące zamykania kołpaków ochronnych
Aby wyeliminować niebezpieczeństwo doznania obrażeń przy zamykaniu kołpaków ochronnych
do maszyny, użytkownik jest zobowiązany do dopilnowania, aby personel obsługiwał kołpaki
ochronne zgodnie z poniższą instrukcją.
2
2

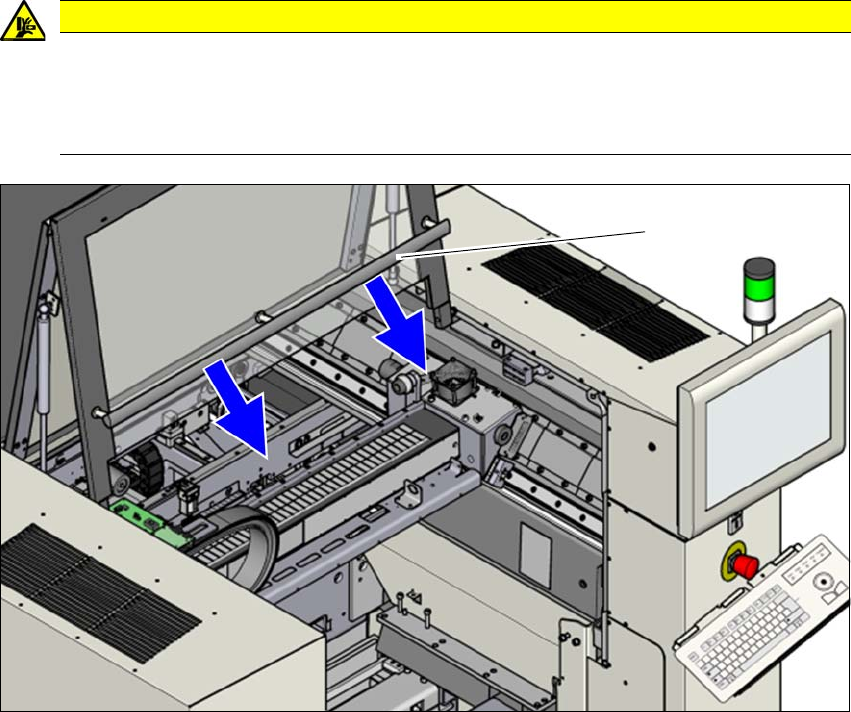

Rys. 2.5 - 1 Wskazówki bezpieczeństwa dotyczące zamykania kołpaków ochronnych
(1) Drążek uchwytu
Przy otwieraniu lub zamykaniu osłony należy korzystać z drążka uchwytu.
Podczas zamykania nie wkładaj rąk między kołpak ochronny i obudowę maszyny.
OSTROŻNIE
Niebezpieczeństwo zmiażdżenia!
Przy nieprawidłowym zamykaniu kołpaków ochronnych istnieje niebezpieczeństwo
zmiażdżenia rąk.
Kołpaki ochronne należy prawidłowo zamykać.
(1)
