Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.8 Napi ę cia szcz ą tkowe i czasy roz ł adowania w automacie 79 2.8 Napi ę cia szcz ą tkowe …
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.7 Urządzenia zabezpieczające Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
78
2.7.5 Zabezpieczenie przed włożeniem rąk
2.7.5.1 Zabezpieczenie przed wkładaniem rąk na stanowiskach
2
Rys. 2.7 - 9 Zabezpieczenie przed włożeniem rąk na stanowiskach wózka na podzespoły
2
(1) Dummy Feeder SIPLACE X, nr artykułu 00141226-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie każdego drugiego stanowiska!
Bezpieczeństwo pracy przy wózkach na podzespoły SIPLACE SX1/SX2 jest zapewnione
wtedy, gdy przynajmniej co drugie wolne pole jest obsadzone modułem doprowadzającym
albo posiada zabezpieczenie przed wkładaniem rąk (Dummy-Feeder).
Również przy montażu zamocowania magazynków powierzchniowych zainstaluj co
drugie wolne stanowisko zabezpieczenie przed włożeniem rąk.
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.8 Napięcia szczątkowe i czasy rozładowania w automacie
79
2.8 Napięcia szczątkowe i czasy rozładowania w automa-
cie
Po naciśnięciu przycisku WYŁĄCZNIKA AWARYJNEGO lub wyłączeniu automatu, w krótkim cza-
sie następuje obniżenie napięcia obwodów pośrednich 260 V- dla osi portali lub 150 V- dla osi
gwiazdowych do poziomu bezpiecznych napięć resztkowych.
2
2
Rys. 2.8 - 1 Panel zasilania elektrycznego
(1) Wyłącznik główny
(2) Panel zasilania elektrycznego za osłoną
(3) Zamek z zasuwą w osłonie
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230
V~, 3x380V~, 3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewo-
dzą więc napięcia grożące śmiercią - nawet przy wyłączonym wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkiego
uszkodzenia ciała, a także do znacznych szkód materialnych.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
(3)
(1)
(2)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.8 Napięcia szczątkowe i czasy rozładowania w automacie Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
80

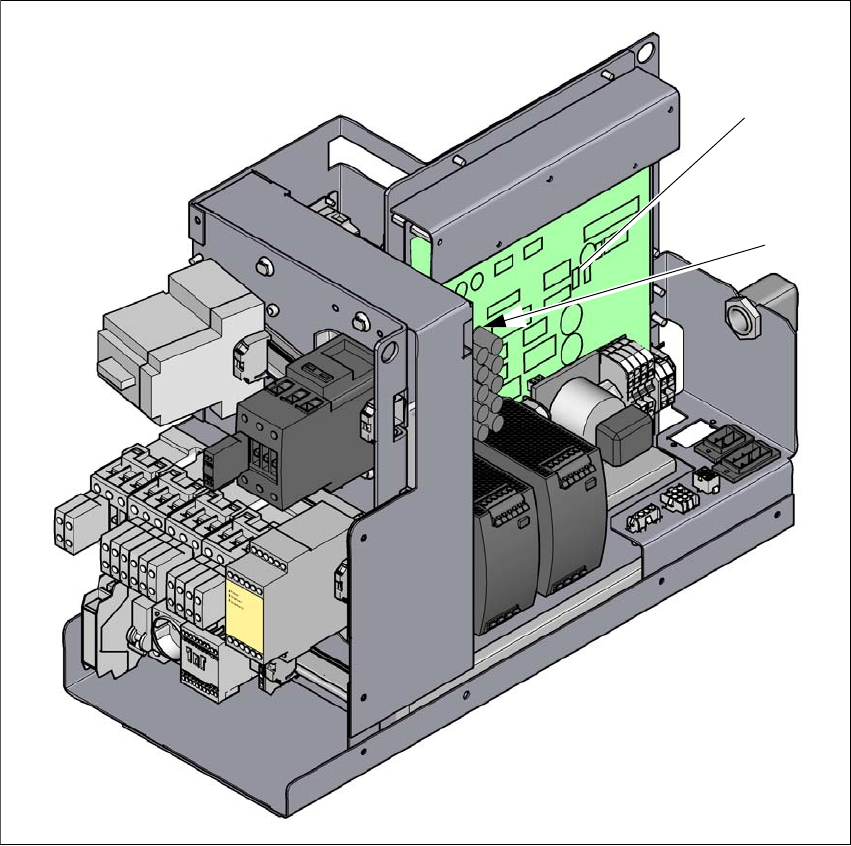

Rys. 2.8 - 2 Punkty pomiarowe na panelu zasilania elektrycznego
(1) Płytka zabezpieczająca i rozdzielcza (A3)
(2) Płytka prostownika (A7)
(1)
(2)
