2.9 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
84
2

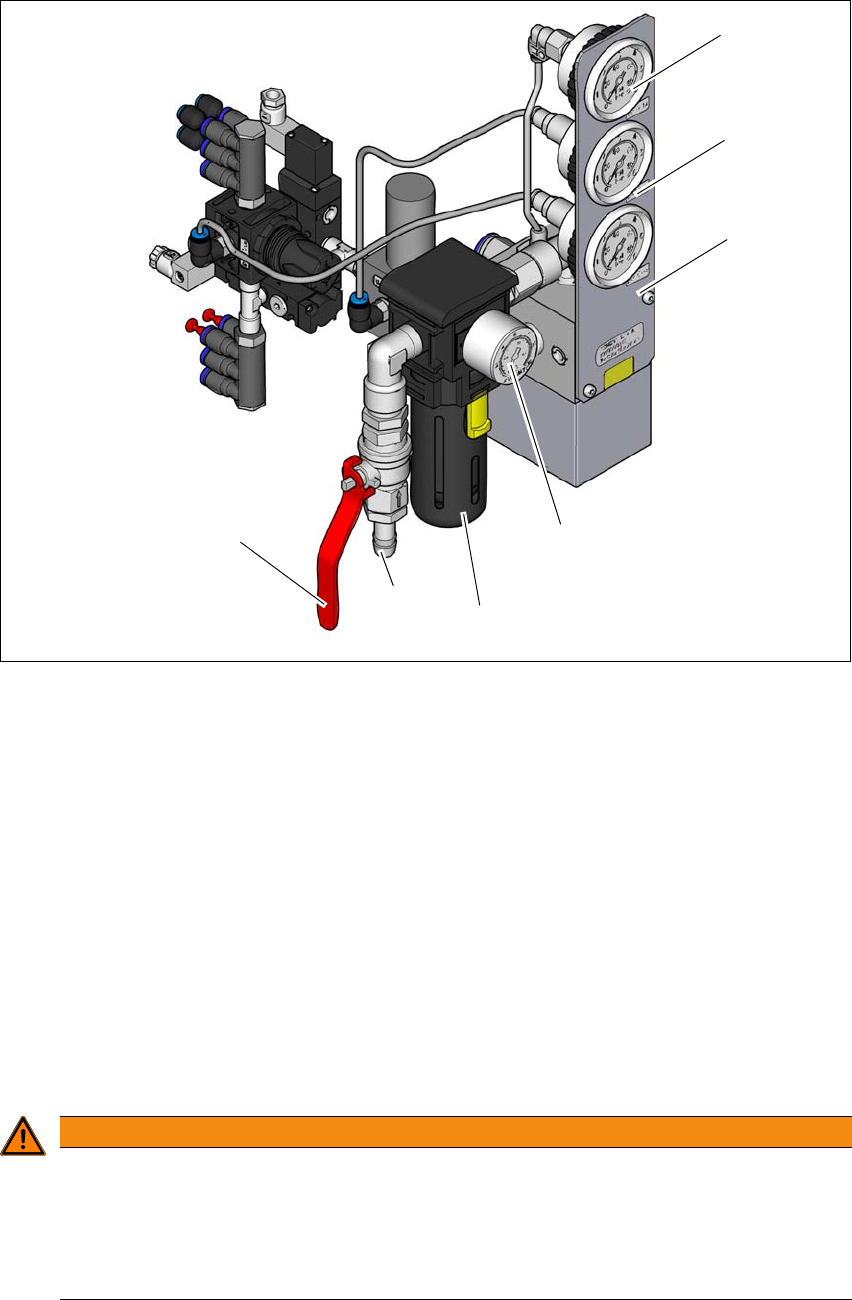

Rys. 2.9 - 1 Agregat sprężonego powietrza automatu
(1) Manometr ciśnienia zasilania dla portali 1 i 2
Ciśnienie wymagane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr ciśnienia zasilania modułów podajnikowych Bulkcase
Ciśnienie zadane: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zakres wskazań: 0 - 0,6 MPa, 0 - 6 bar)
(4) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(7) Kurek odcinający w pozycji "OTW."
2
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
W przypadku przewodów pneumatycznych znajdujących się pod ciśnieniem istnieje nie-
bezpieczeństwo obrażeń.
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powie-
trza.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 2.10 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika
głównego
85
2.10 Stan zasilania energetycznego automatu po wyłącze-
niu wyłącznika głównego
2
Rys. 2.10 - 1 Usytuowanie zasilania elektrycznego na automacie
2
2
(1) Wyłącznik główny
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230
V~, 3x380V~, 3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewo-
dzą więc napięcia grożące śmiercią - nawet przy wyłączonym wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkiego
uszkodzenia ciała, a także do znacznych szkód materialnych.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.10 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głównego Od wersji oprogramowania SR.706.1 SP1 Wydanie
10/2014
86
2.10.1 Wyłącznik główny wyłączony - zaciski automatu podłączone do sieci
2
2
Rys. 2.10 - 2 Panel zasilania prądowego na ścianie przedniej

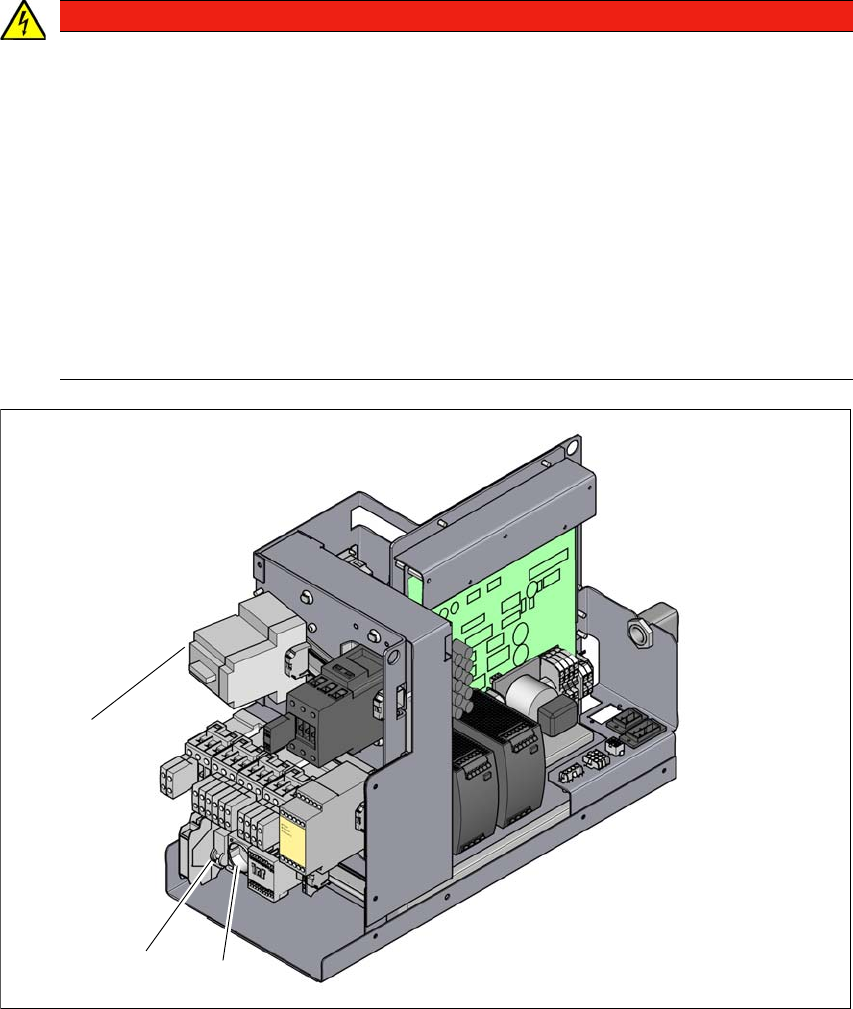

(1) Serwisowe gniazdo wtykowe X98
(2) Bezpiecznik serwisowego gniazda wtykowego (F1)
(3) Wyłącznik główny (Q1)
ZAGROŻENIE
Śmiertelne niebezpieczeństwo spowodowane wysokimi napięciami!
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkiego
uszkodzenia ciała, a także do znacznych szkód materialnych.
Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znaj-
dują się pod niebezpiecznym napięciem:
– Zaciski przyłącza sieciowego L1, L2 i L3 zespołu transformatora wyłącznika głów-
nego Q1
– Serwisowe gniazdo wtykowe X98
– Bezpiecznik automatyczny F1 gniazdka serwisowego
– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym,
mają kolor brązowy.
(3)
(1)
(2)
