8 項 目 内 容 特殊事項 7 . 装着 ヘッド 吸着 ノズル : Max. 3 本 参考 : 部品吸着数 : 部品 サイズ 26 . 2 × 26 . 2 mm 以下 3 ∼ 55 × 55 mm 以下 2 注 : 上記条件 を 満 たさない 場合 は 、 部品吸着数 は 1 とな ります 。 ( コネクタ 100 × 26 mm 等 の 場合 ) 8 . ノズルストッ カ Max. 9 本 ストック 可能 注 : 多機能用 ノズル…
7
項 目 内 容 特殊事項
6. 対象部品 (1) 対象部品
大きさ : 3.2
×
1.6
∼
55
×
55 (100
×
26) mm
厚 さ : Max. 25.4 mm
リードピッチ : 0.4 mm ピッチ以上
コネクタ : Max. 100
×
26 mm
注 : 機械的特性および形状等により扱
えない部品がありま
す。
対象参考部品
• 円筒部品
抵抗、コンデンサ、ダイオード、その他類似形状部品
• 角形部品
抵抗、積層コンデンサ、コイル、
チップセラミックフィルタ、その他類似形状部品
• 異形部品
半固定ボリューム、トリマコンデンサ、
その他類似形状部品
• IC 部品
ミニフラット IC、
リード付プラスチックチップキャリア、
その他類似形状部品
• リード付部品
ミニモールドトランジスタ、ミニパワートランジスタ、
フィルタ、LED、ダイオード、コイル、
タンタルコンデンサ、アルミ電解コンデンサ、
その他類似形状部品
• コネクタ部品
FFC/FPC 用コネクタ、基板対基板用コネクタ、
電線対基板用コネクタ、PLCC ソケット、
その他類似形状部品
• BGA/CSP 部品 ( オプション )
BGA、CSP、LGA、
その他類似形状部品
大きさ ：Max. 55
×
55 mm
ボール径 ：Min.
φ
0.3 mm
ボールピッチ
：0.5
mm ピッチ以上
(2) 荷姿規格
JIS 規格および相当品
• 紙テーピング部 ( 幅 8 mm)
• エンボステーピング部品 ( 幅 8
∼
72 mm)
• リール
外径 :
φ
382 mm 以下
注 : テーピングの一部の寸法に
制限があります。
また、機械的特性により扱えないテーピングがありま
す。
2. 仕 様
0709-001
8
項 目 内 容 特殊事項
7. 装着ヘッド 吸着ノズル : Max. 3 本
参考 : 部品吸着数 :
部品サイズ 26.2
×
26.2 mm 以下
3
∼
55
×
55 mm 以下 2
注 : 上記条件を満たさない場合
は、部品吸着数は 1 とな
ります。( コネクタ 100
×
26 mm 等の場合 )
8
. ノズルストッ
カ
Max.
9 本ストック可能
注 : 多機能用
ノズルストッカを使用してください。
9. 質量 多機能ヘッド : 約 9.8 kg
多機能用ノズルストッカ : 約 6.2 kg
10. 寸法 多機能ヘッド : 約 幅 290
×
奥行 388
×
高 360mm
多機能用ノズルストッカ : 約 幅 300
×
奥行 120
×
高 258 mm
11. その他 • 加圧による挿入部品に対応可能
• メカグリップ ( オプション )
2.1 標準付属部品リスト
Table 1
No. 品 名 部品番号 部品名 数量 備 考
1 真空フィルタ 630 069
5816 AIR LINE EQPT 15
2 真空フィルタ交換治具 630
076 6691 TOOL, HAND 1
2. 仕 様
0709-001
9

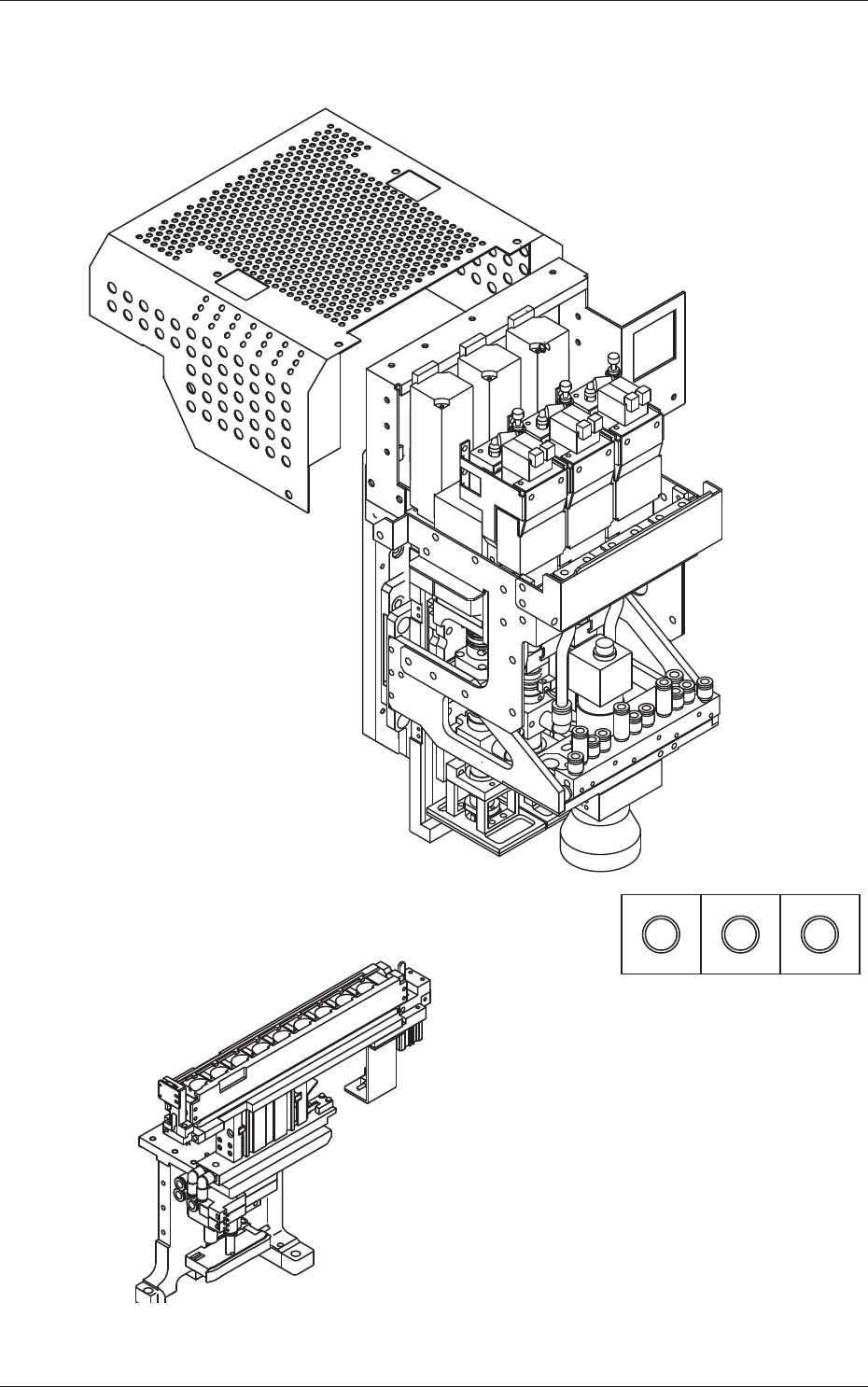

3. 概観図
ヘッドのノズル配置
（直列3ノズル）
3. 概観図
