100709-001
Fig. 1

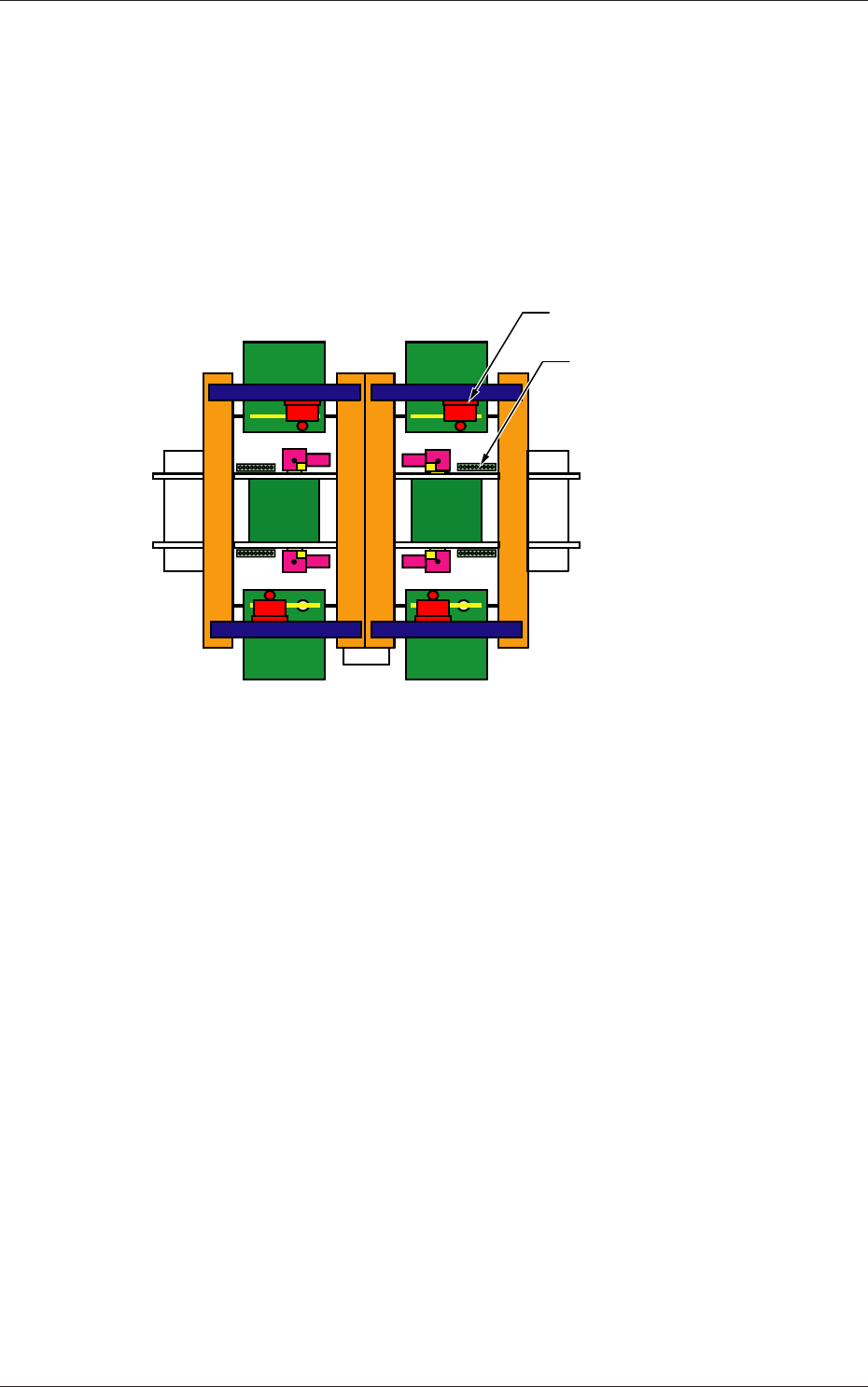

4. 設置位置
多機能ヘッドは、高速ヘッドに替えて任意のビームに取付けが可能
です。
1 つのステージで高速ヘッドと多機能ヘッドを組合せることも可能で
す。
(装置前面)
(装置後面)
ノズルストッカ
多機能ヘッド
Fig. 2
4. 設置位置
11
5. 段取りにおけるノズル交換
(1) 生産機種用パターンプログラムのノズル配置データで使用する
ノズルを確認します。
(2) ノズル関連データのノズル配置データ ( ノズルストッカ ) を確認
します。
ノート
使用したいノズルが登録されていない場合は、ノズルタイプ
一覧でノズルを探し、登録します。
(3) ノズルストッカを手で保持しながらノズルストッカ部のレバー
を倒し、ノズルストッカ部からノズルストッカを取外します。
レバー
ノズルストッカ
レバーを倒す
Fig. 3
注意
ノズルストッカ着脱時に、手またはノズルストッカがリニアスケールに
当たらないよう注意してください。
装置の故障する原因になるおそれがあります。
リニアスケール
0709-001
5. 段取りにおけるノズル交換
120709-001
5. 段取りにおけるノズル交換
(4) ノズルストッカの下部をつまんでノズルのクランプを解除した
状態で、ノズルを取外します。
注意
• ノズルストッカ部に異物を置かないでください。
装置が故障する原因となります。
• 吸着ノズルの拡散板に油、傷などを付けないでください。
部品認識時に異常が発生する可能性があります。
• 吸着ノズルに磁石を近づけないでください。
部品吸着、部品装着時などに異常が発生する可能性があります。
• ノズルストッカの穴に異物を入れないでください。
装置が故障する原因となります。

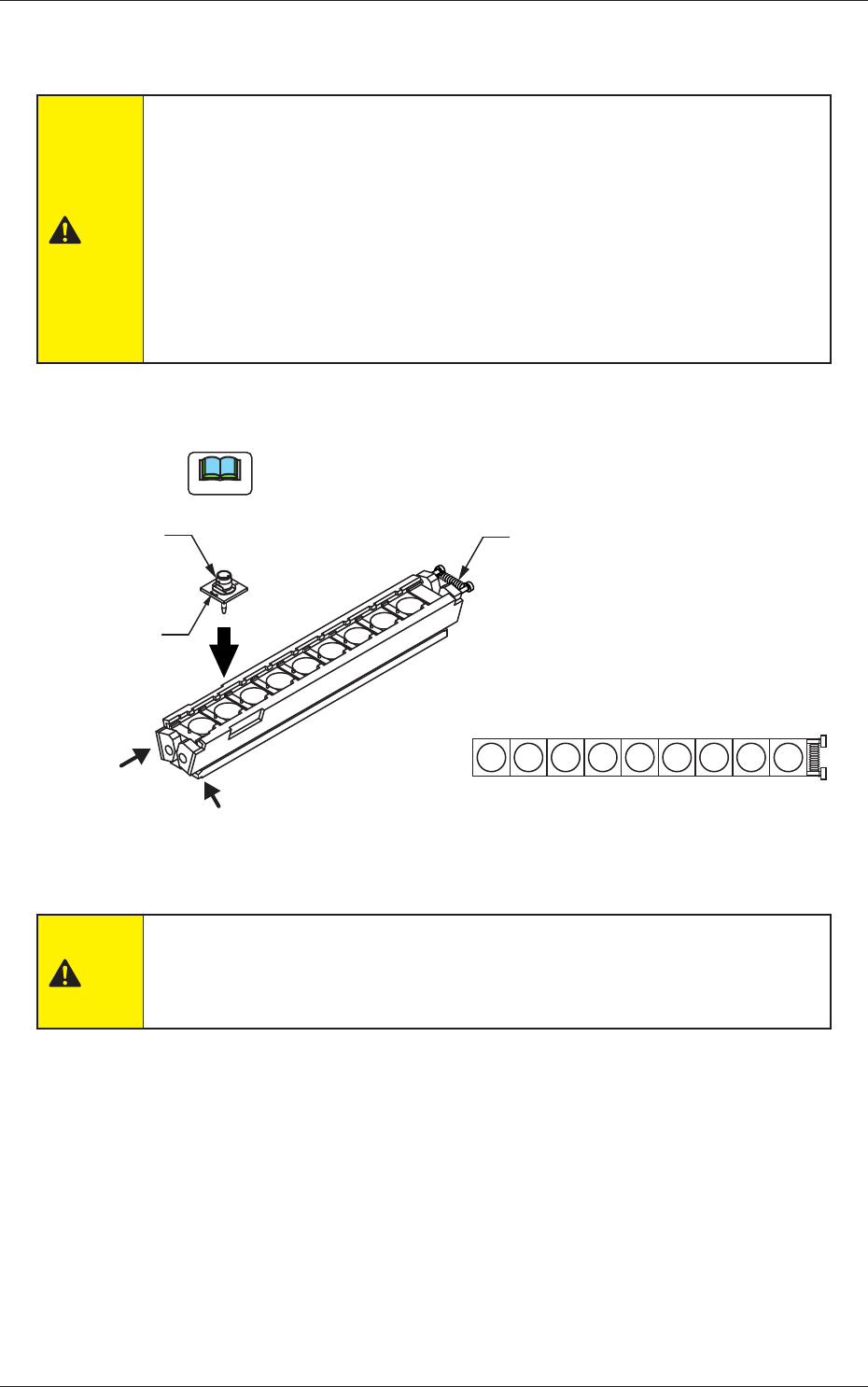

(5) ノズルストッカの下部をつまんで、使用するノズルをすべてノ
ズルストッカにセットします。
ノート
ノズル ID の刻印がノズルストッカのスプリングなし側になる
ように、ノズルをセットしてください。
ノズルID刻印
スプリング
ノズル
ノズルストッカ下部をつまんで、クランプを解除する
1 2 3 4 5 6 7 8 9
Fig. 4
注意
ノズルストッカへのノズルの取付けは正しく行ってください。
ノズルをノズルストッカシャッタの上に置いた状態で運転を行うと装置
を壊すおそれがあります。
