6. 手動操作によるノズル交換
0709-001
6. 手動操作によるノズル交換
手動操作による吸着ノズルの装着、収納の単動操作を行います。
“メンテナンス”
→
“ユニット調整”メニューの
[ ノズル交換 ] ボタ
ンを押すと、“ノズル交換”画面が表示されます。
ヘッド選択で多機能ヘッドを搭載したヘッド№ 3 を押します。
[1]
[2]
[3]
Fig.6 “ノズル交換”画面 ( ヘッド 3 に多機能ヘッドを設置した場合 )
[1] ノズル配置 No. 選択ボタン
交換するノズルを選択します。
このボタンを押すと、ボタンの背景色が黄色に変ります。
[2] ノズルストッカアドレス選択ボタン
開閉するノズルストッカおよびノズルストッカに収納されてい
るノズルを指定します。
NST-1 : ノズルストッカ 1
NST-2、3
、4 : ノズルストッカ 2、3、4
( 多機能ヘッドでは使用できません。)
ノズルのボタンを押すと、ボタンの背景色が黄色に変ります。
赤色でアクセントの付いているノズルは、ヘッドに装着されて
いることを表します。
[3] 状態表示
現在選択しているヘッドの状態を表示します。
15
• ノズル収納手順
注 意
ヘッドが部品を吸着しているときに、ノズル収納を行わないでくだ
さい。真空が OFF となり、部品を落としてしまいます。
(1) ヘッド選択ボタンを押して、収納したいノズルが装着されて
いるヘッドを選択します。
選択したボタンの背景色が黄色に変ります。
(2) 収納したいノズルが装着されているノズル配置 No. 選択ボタ
ンを押します。
選択したボタンの背景色が黄色に変ります。
(3) ノズルを収納するノズルストッカアドレスボタンを選択しま
す。
(4) [ ノズル収納 ] ボタンを押します。
ボタンの背景色が緑色に変り、ヘッド選択ボタン、ノズル配
置 No. 選択ボタンおよびノズルストッカアドレスボタンがア
クティブ状態になります。
(5) 操作パネルの [START] ボタンを押すと、選択したノズルが選
択したノズルストッカアドレスに収納されます。
• ノズル装着手順
注 意
ヘッドが部品を吸着しているときに、ノズル装着を行わないでくだ
さい。真空が OFF となり、部品を落としてしまいます。
(1) ヘッド選択ボタンで、ノズルを装着するヘッドを選択します。
選択したボタンの背景色が黄色に変ります。
(2) ノズルを装着するノズル配置 No. 選択ボタンを押します。
選択したボタンの背景色が黄色に変ります。
(3) 装着するノズルが収納されているノズルストッカアドレスボ
タンを選択します。
選択したボタンの背景色が黄色に変ります。
(4) [ ノズル装着 ] ボタンを押します。
ボタンの背景色が緑色に変り、ヘッド選択ボタン、ノズル配
置 No. 選択ボタンおよびノズルストッカアドレスボタンがア
クティブ状態になります。
(5) 操作パネルの [START] ボタンを押すと、指定したノズル装着
動作が行われます。
ノート
すでにノズルが装着されているノズル配置 No. には、ノズル装着は
行えません。
手順
手順
0709-001
6. 手動操作によるノズル交換
16
7. ノズル配置データ
“ノズル関連データ”画面の“ノズル配置データ”タブシートで、[ ス
トッカ 3] タブを押すと、以下の画面が表示されます。

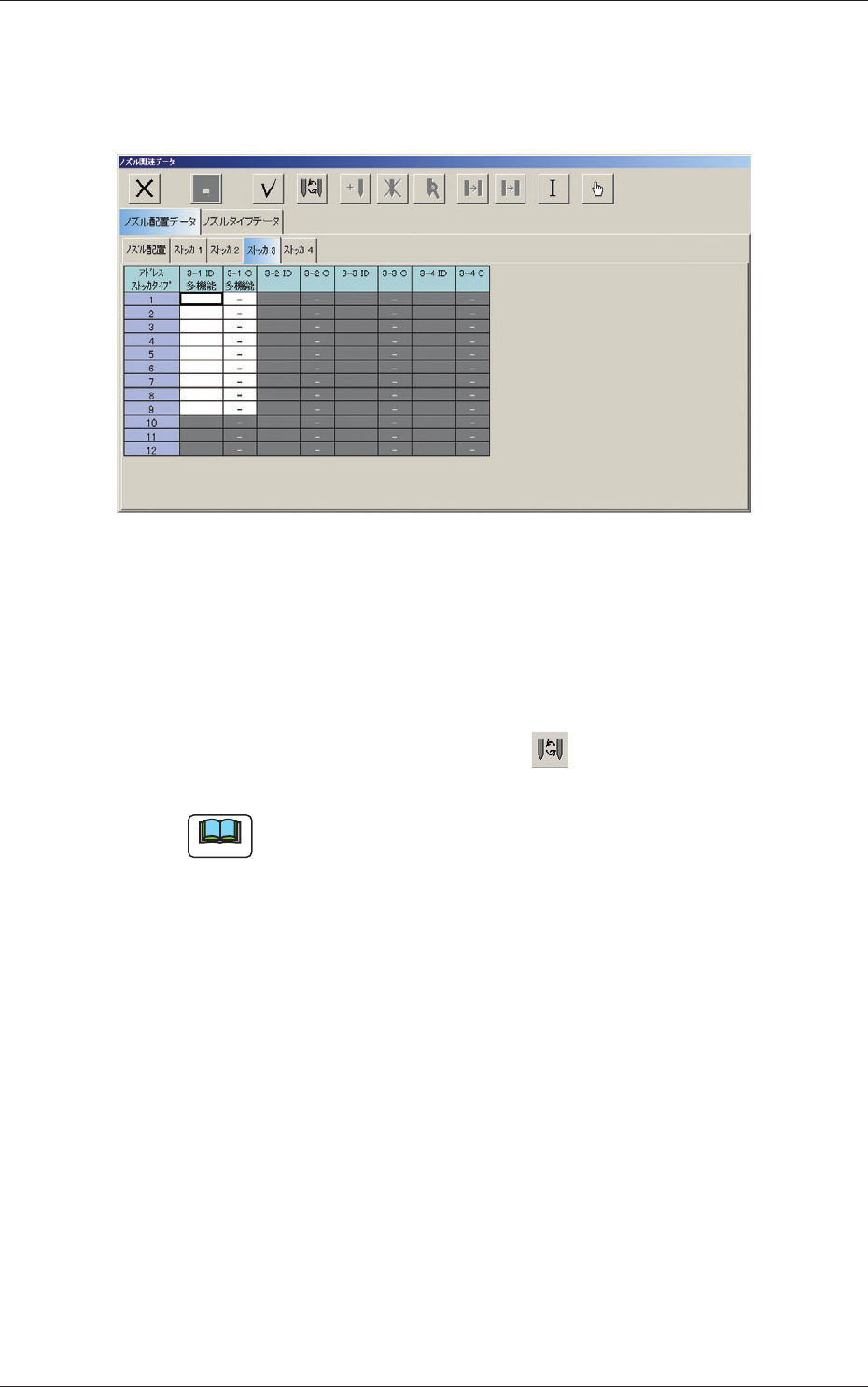

Fig.7 “ストッカ 3”タブシート
アドレス ストッカタイプ
3-1 ID 多機能
ノズルストッカに設置されているノズル ID を設定します
。
任意のアドレスを選択し、アイコン (
) を押すと、“ノズル
タイプ一覧”画面が表示されます。
ノート
ノズル ID 欄をダブルクリックしても“ノズルタイプ一覧”が
表示されます。
3-1 C 多機能
ノズルストッカの設定したか所を未使用 ( スキップ ) にする機能
です。
通常に使用する場合は [-] を入力し、スキップしたい場合は [S]
を入力します。
