24 8 . 3 ノズルストッカオフセット 0709 - 001 [3] “オフセット”表示部 指定したノズルストッカについて、 オフセット値 ( パルス (mm)) が表示されます。 マスタオフセット ： ノズルストッカ設計位置からのずれ ( 装置座標基準 ) で す。 ノズルストッカ部の認識マーク ( 内側 ) が認識され、X お よび Y に自動的に反映されます。 ストッカ (1 ～ 9) ： ノズルストッカ設計位置に対するズレ量…
23
0709-001
8.3 ノズルストッカオフセット
8.3 ノズルストッカオフセット
ノズルストッカの位置 ( 装置座標基準 ) を保持するためのオフセッ
トをティーチングします。認識されたノズルストッカ部の認識マー
クから X 方向の傾きが算出され、ノズルストッカオフセットの X、Y
に自動的に反映されます。
(1) “ティーチング”サブメニューバーの ［その他］ ボタンを
押すと、その他のティーチング機能のメニューバーがポッ
プアップ表示します。
(2) ポップアップメニューバーの ［ノズルストッカオフセッ
ト］ ボタンを押します。
[5]
[1]
[2]
[3]
[4]
Fig.7-4 “ノズルストッカオフセット”画面
[1] ヘッド選択ボタン
ヘッドを示すボタンがイメージで表示されています。
ティーチングに使用する基板認識カメラを選択します。
[2] ノズルストッカ選択ボタン
[NST-1]、 [NST-2] ボタン
[NST-1]、 [NST-2] ボタンを押し、オフセットを表示する
ノズルストッカを選択します。
24
8.3 ノズルストッカオフセット
0709-001
[3] “オフセット”表示部
指定したノズルストッカについて、オフセット値 ( パルス (mm))
が表示されます。
マスタオフセット：
ノズルストッカ設計位置からのずれ (
装置座標基準 ) で
す。
ノズルストッカ部の認識マーク ( 内側
) が認識され、X お
よび Y に自動的に反映されます。
ストッカ (1 ～ 9)：
ノズルストッカ設計位置に対するズレ量を補正するための
ストッカごとのデータです。ノズルストッカ部の認識マー
クが認識され、X 方向の傾きが算出されて、ノズルストッ
カの X および Y
に自動的に反映されます。
実行前 ：ティーチング前の値です。
実行後 ：ティーチングを行った結果です。
[4] 作業ノズルストッカ選択ボタン
[ 全ノズルストッカ ] ボタン
すべてのノズルストッカにティーチングを反映させます。
[ 指定ノズルストッカ ] ボタン
指定したノズルストッカにティーチングを反映させます。
[NST-1]、
[NST-2] ボタン
[NST-1]、 [NST-2] ボタンを押し、ティーチングを行うノ
ズルストッカを選択します。
[5] 操作ボタン
［教示実行］ ボタン
このボタンを押すと、選択したノズルストッカに対して
ティーチングが行われ、その結果が画面右側の [3] に表
示されます。
マーク認識異常が発生した場合は、以下の目合わせ教示を
行ってください。
［目合わせモードマーク 2］ ボタン
目合わせ教示を行う場合、ノズルストッカ治具の治具マー
ク ( 左
) の認識を実行するために、 “目合わせ操作案内”
画面が表示されます。
［目合わせモードマーク 1］ ボタン
目合わせ教示を行う場合、ノズルストッカ治具の治具マー
ク ( 右 ) の認識を実行するために、 “目合わせ操作案内”
画面が表示されます。
25
0709-001
8.3 ノズルストッカオフセット
•
自動教示の手順
手順
(1) ティーチングを実行するヘッド (1、2) を選択します。
(2) ノズルストッカ選択ボタン [NST-1]、 [NST-2] を押して、
ティーチングを行うノズルストッカを選択します。
(3) ［教示実行］ ボタンを押します。
•
教示実行時、起動条件がチェックされます。
•
教示結果が“オフセット”表示部の“実行後”に表示さ
れます。
•
教示の実行途中に認識異常の発生または操作パネルの
[STOP] ボタンを押すと一時停止中になります。
再スタートが可能です。
•
一時停止中は、他のメニューの選択はできません。
教示終了後は、自動的に指定ヘッドが原点に戻ります。
•
目合わせ教示の手順
治具マークの認識ができない場合は、目合わせによる設定を行うこ
とができます。
手順
(1) ［目合わせモードマーク 2］、 ［目合わせモードマーク 1］ ボ
タンを押すと、“目合せ操作案内”画面が表示されます。

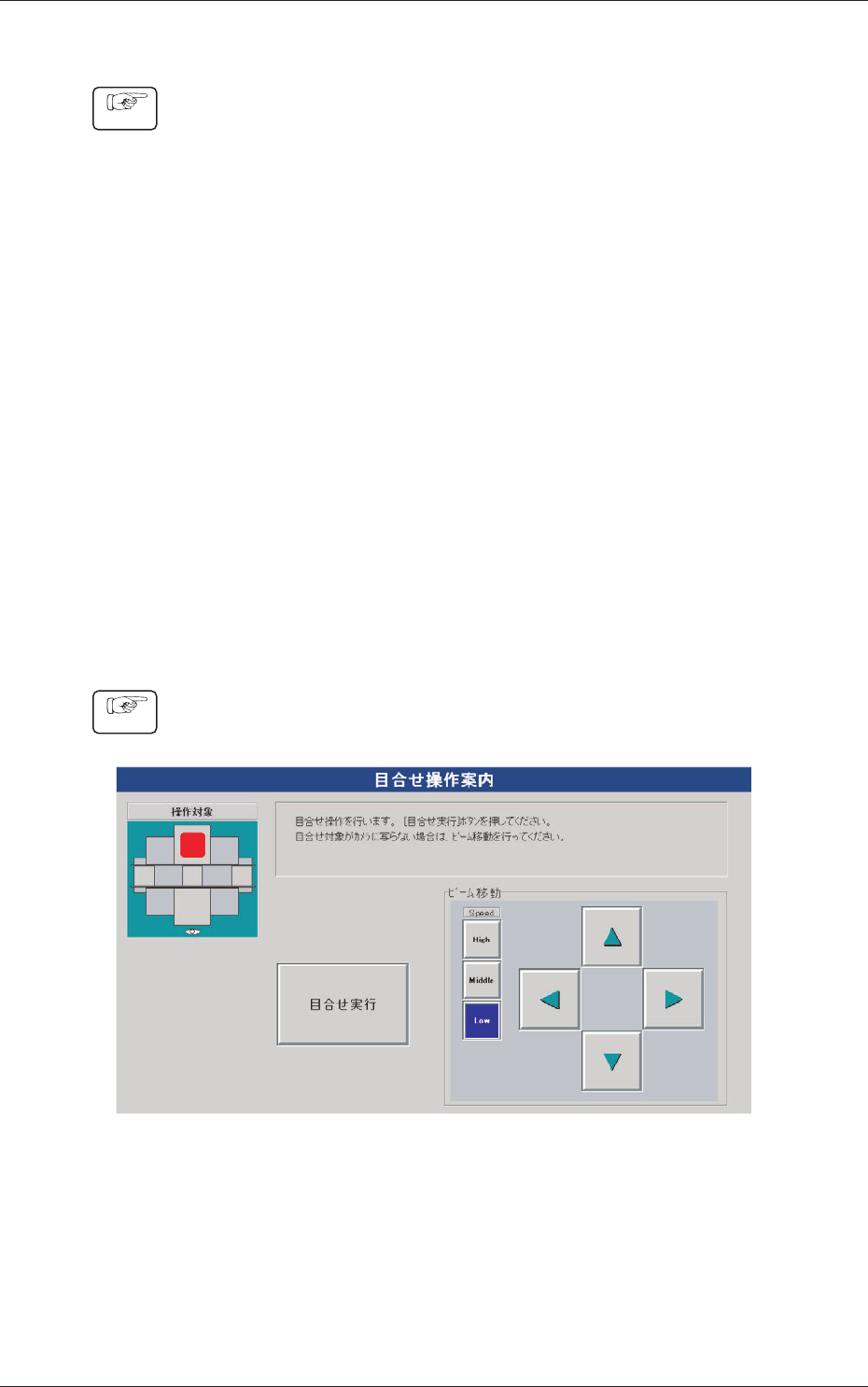

Fig.7-5 “目合せ操作案内”画面
