目 次 4 ページ 14 電気回路図 ..................................................................................... 45 U05 I/O STLT ILB + PWB (L) 1/5 ( 多機能 ヘッド ) ... 45 U05 I/O STLT ILB + PWB (L) 3/5 ( 多機能 ヘッド ) ... 46 U05 I/O STLT…
目 次
3
ページ
はじめに ............................................................................................... 1
目 次 .................................................................................................... 3
1
. 概 要
.............................................................................................. 5
2. 仕 様
.............................................................................................. 5
2.1 標準付属部品リスト ............................................................... 8
3. 概観図 ............................................................................................ 9
4. 設置位置 ......................................................................................... 10
5. 段取りにおけるノズル交換 ............................................................ 11
6. 手動操作によるノズル交換 ............................................................ 14
7. ノズル配置データ .......................................................................... 16
8. ティーチング .................................................................................. 17
8.1 ヘッド回転角度軸 ................................................................... 17
8.2 ヘッド回転中心オフセット / 基準マーク位置教示 ................. 19
8.3 ノズルストッカオフセット ..................................................... 23
8.4 ヘッドノズル傾きオフセット ................................................. 27
9. 定期メンテナンス .......................................................................... 30
9.1 メンテナンス前の注意 ............................................................ 30
9.2 メンテナンス準備 ................................................................... 31
9.2.1 清掃の準備 ..................................................................... 31
9.2.2 給油の準備 ..................................................................... 32
10. メンテナンスチェックリスト ........................................................ 34
10.1 毎週メンテナンス ................................................................... 34
10.2 毎月メンテナンス ................................................................... 34
10.3 3 か月毎メンテナンス ............................................................. 34
11. メンテナンスか所 .......................................................................... 35
11.1 全体図 ..................................................................................... 35
11.2 各部メンテナンスの見方 ........................................................ 36
11.3 点検 / 清掃 / 給油か所 ............................................................. 37
11.3.1 ノズルストッカ ............................................................. 37
11.3.2 吸着ノズル ..................................................................... 38
11.3.3 装着ヘッド ..................................................................... 39
12. 真空フィルタの交換手順 ................................................................ 41
13. 消耗部品リスト .............................................................................. 43
0709-001
目 次
4
ページ
14 電気回路図 ..................................................................................... 45
U05 I/O STLT ILB + PWB (L) 1/5
( 多機能ヘッド ) ... 45
U05 I/O STLT ILB + PWB (L) 3/5
( 多機能ヘッド ) ... 46
U05 I/O STLT ILB + PWB (R) 1/5
.............................. 47
U05 I/O STLT ILB + PWR (R) 3/5
.............................. 48
U16 I/O STLT ILB(L) IN
........................................... 49
U16 I/O STLT ILB(L) OUT
.......................................... 50
U16 I/O STLT ILB(R) IN
........................................... 51
U16 I/O STLT ILB (R) OUT
........................................ 52
Y 軸 (1,2) モータ回路図
............................................ 53
Y 軸 (3,4) モータ回路図
............................................ 54
X 軸 (1) モータ回路図
............................................... 55
X 軸 (2) モータ回路図
............................................... 56
X 軸 (3) モータ回路図
............................................... 57
X 軸 (4) モータ回路図
............................................... 58
多機能ヘッド M 回路図 (1)
......................................... 59
多機能ヘッド M 回路図 (2)
......................................... 60
多機能ヘッド M 回路図 (3)
......................................... 61
多機能ヘッド M 回路図 (4)
......................................... 62
J28 POWER SUPPLY PCB(1)
.......................................... 63
J28 POWER SUPPLY PCB(2)
.......................................... 64
J28 POWER SUPPLY PCB(3)
.......................................... 65
J28 POWER SUPPLY PCB(4)
.......................................... 66
U171 I/O STLI MF HEAD(1)
........................................ 67
U171 I/O STLI MF HEAD(2)
........................................ 68
U171 I/O STLI MF HEAD(3)
........................................ 69
U171 I/O STLI MF HEAD(4)
........................................ 70
認識接続図２
............................................................ 71
認識接続図 3
............................................................ 72
認識接続図 4
............................................................ 73
CPU2L ケーブル接続資料 (HLS)
................................... 74
CPU2R ケーブル接続資料 (HLS)
................................... 75
CPU2L ケーブル接続資料 (SSCNET,AELINK)
................... 76
CPU2R ケーブル接続資料 (SSCNET,AELINK)
................... 77
G-SO50-09,10(L) 配線資料 1
...................................... 78
G-SO50-09,10(L) 配線資料 2
....................................... 79
G-SO50-09,10(L) 配線資料 3
...................................... 80
多機能ヘッド配線ブロック図
..................................... 81
0709-001
5
1. 概 要
ダイレクトドライブモジュラーマウンタ GXH-3 シリーズにおいて、
多機能部品へ対応するユニットです。
1 ヘッドあたり直列 3 本のノズルを装備します。
2. 仕 様
項 目 内 容 特殊事項
1. 型式名 HM-G300
2. 構成 • 多機能
ヘッド : HM-G300
• 多機能用ノズルストッカ
: MS-G-300L ( ブロック 1、4 用 )
: MS-G-300R ( ブロック 2、3 用 )
• 本体取付け対応 : G-S050-0 9
(GXH-3 ブロック 1、4 用 )
: G-S050-10
(GXH-3 ブロック 2、3 用 )
3. スループット チップ部品 ： 24,000 CPH/4 ヘッド
QFP ： 20,000 CPH/4 ヘッド
注 : 最適条件時で基板移載時間含まず。

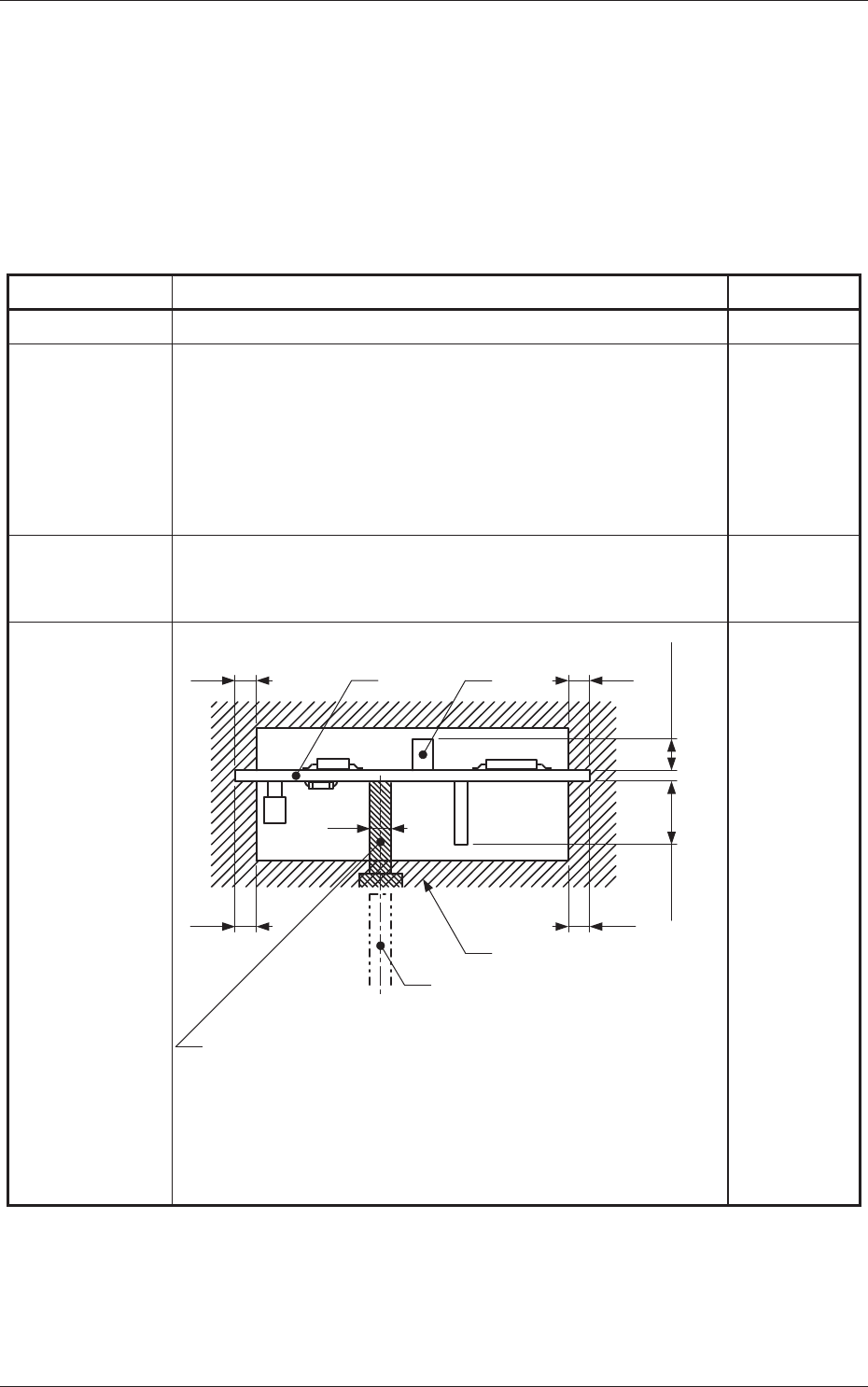

4. 装着前の基板
条件 ( 部品高
さ制限 )
注
: 寸法は設計基準寸法を示します。余裕をみてください。
1. 概
要
0709-001
Max. 30
3.0
基板
基板バックアップピン
(基板搬送時を示します)
先付部品装着不可能範囲
部品
3.0
3.0 3.0
φ 4
Max. 25.4
基板バックアップピン(数か所)
注：(a) 位置は、“20 mm”ピッチで移動可能です。
（一部 “10mm”ピッチで移動可能です)
(b) 装着済部品と触れない位置に設定します。
(c) 図は、基板をバックアップした状態を示します。
装
置
手
前
側
単位 : mm
