SIPLACE贴装头
吸嘴交换器
描述
在处理不同元件时，吸嘴交换器提高了贴装头的灵活性。吸嘴配置可快速适应不断变化的贴
装作业。在库中准确定义位置和对吸嘴进行最佳定位保证了贴装头的最小径向偏心率。
吸嘴交换器内置监测电路，可检查吸嘴卡盒是否正确放置在底座上。吸嘴交换器也能通过检
测其上的代码来判断卡盒是否适用于10xx、20xx或28xx吸嘴。

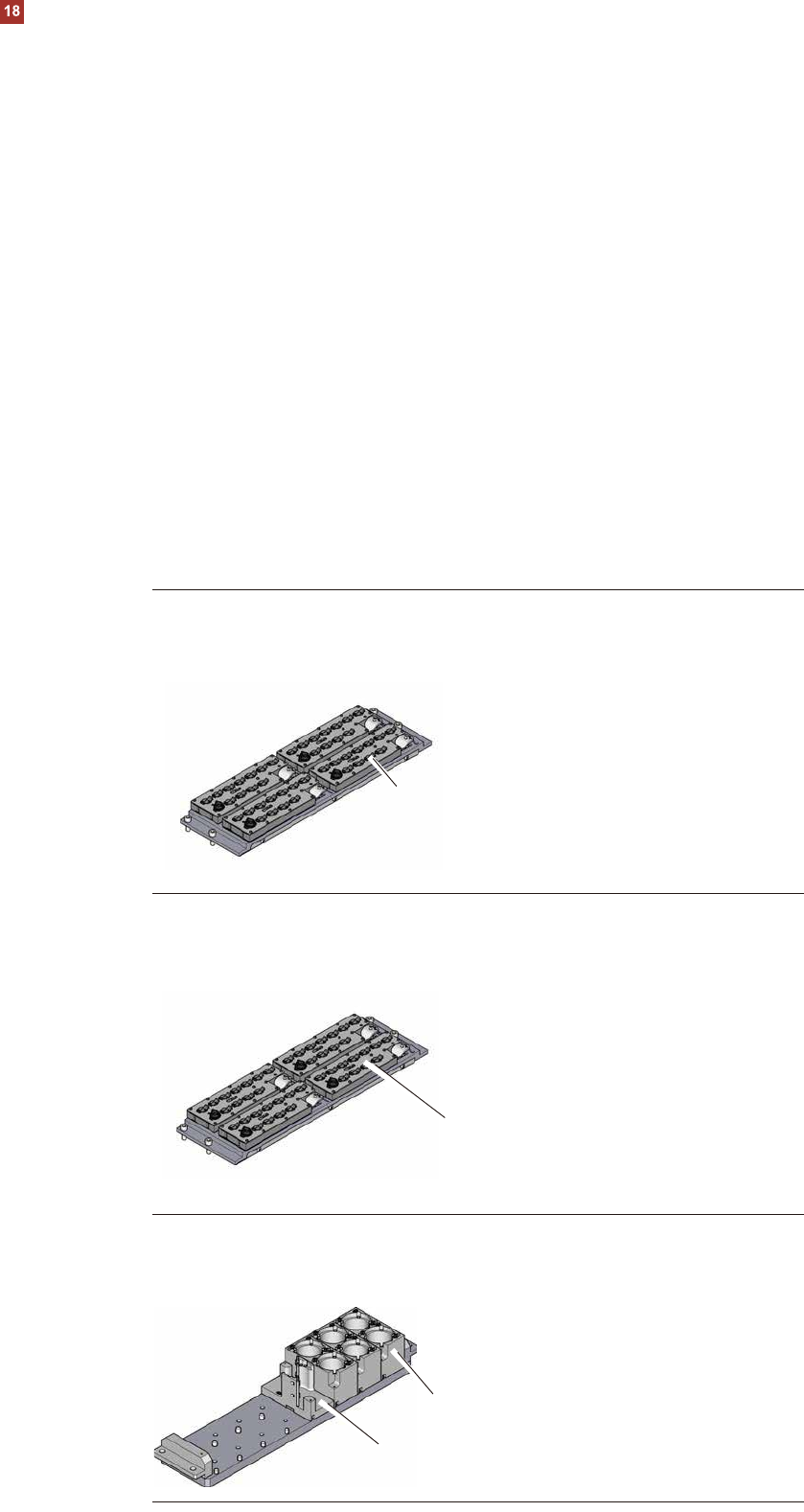

用于12个3xx系列吸嘴的卡盒
用于12个10xx，11xx或12xx
系列吸嘴的卡盒
放两个标准吸嘴的卡盒
放一个特殊吸嘴或者夹爪的卡盒
SIPLACE SpeedStar吸嘴交换器
12吸嘴收集贴装头的吸嘴交换器
SIPLACE TwinStar吸嘴交换器
尺寸（长 x 宽 x 高）
卡盒数
吸嘴库数
标准配置
吸嘴类型
压缩空气连接
尺寸（长 x 宽 x 高）
卡盒数
吸嘴库数
标准配置
吸嘴类型
压缩空气连接
尺寸（长 x 宽 x 高）
卡盒数 最多8个卡盒，16个吸嘴卡孔
吸嘴库数 可自由配置
标准配置 3个卡盒，每个卡盒有2个吸嘴卡孔
1个卡盒，每个卡盒有1个吸嘴卡孔
吸嘴类型 4xx需要适配器
5xx（标准）
9xx需要适配器
特殊吸嘴，夹爪
SIPLACE贴装头
吸嘴交换器
技术参数
用于SIPLACE CP20的吸嘴交换器
a）必须配置吸嘴交换器中的所有卡盒。
12吸嘴收集贴装头的吸嘴交换器
SIPLACE TwinStar的吸嘴交换器
PCB传送导轨
单传送导轨
单传送导轨
在单传送导轨中，PCB板一块
接一块地送入贴片机内并停留
在传送导轨轨道上。
传送导轨原理
当电路板抵达贴装区后，它会
开始逐渐减速。一旦电路板抵
达了目标位置，传送导轨的皮
带将停止传送，板子从下方被
向上夹紧。随后立即启动贴装
流程。PCB板的移动和固定
始终受到监测。
传送导轨边缘的位置
通过电动自动宽度调整，传送
导轨可以很容易地设定到与不
同的PCB板宽度相匹配。传送
导轨的固定侧可以是单传送导
轨的左边或右边。
