WPC5/WPC6 尺寸 长 x 宽 高 对于 900 mm PCB 传送导轨高度 对于 930 mm PCB 传送导轨高度 对于 950 mm PCB 传送导轨高度 WPC5 重量 基本配置（带托盘和托盘架） 约 270 kg 全方面配置（带 WPTC 和 有元件的托盘） 约 320 kg WPC6 重量 基本配置（带托盘和托盘架） 约 280 kg 全方面配置（带 WPTC 和 有元件的托盘） 约 330 kg WPC5/WPC6 …
元件供应
Waffle Pack Changer (WPC5/WPC6)
如果贴装流程要求元件从多个
华夫盘托盘供应，那么我们建
议使用华夫盘交换器（WPC5
或WPC6）以便进行自动料盘
更换。
WPC料盘放置必须与贴装顺
序相匹配，以优化传输距离和
时间。
带有元件托盘的卡盒将纵向移
动，直到所需的卡盒位于送料
轴的范围之内。
而横向送料轴将托盘从托盘供
应点送料到贴装头的范围之
内。一旦一块PCB板移动PCB
传送导轨上，且有效的板子和
料架设置数据可用，则第一个
卡盒被设置为可用。在贴装过
程中，所有其他卡盒更换都会
在空挡时间执行。不良的元件
将会被送回到到原始的托盘中
的位置。
华夫盘交换器可与CP20一起
使用。

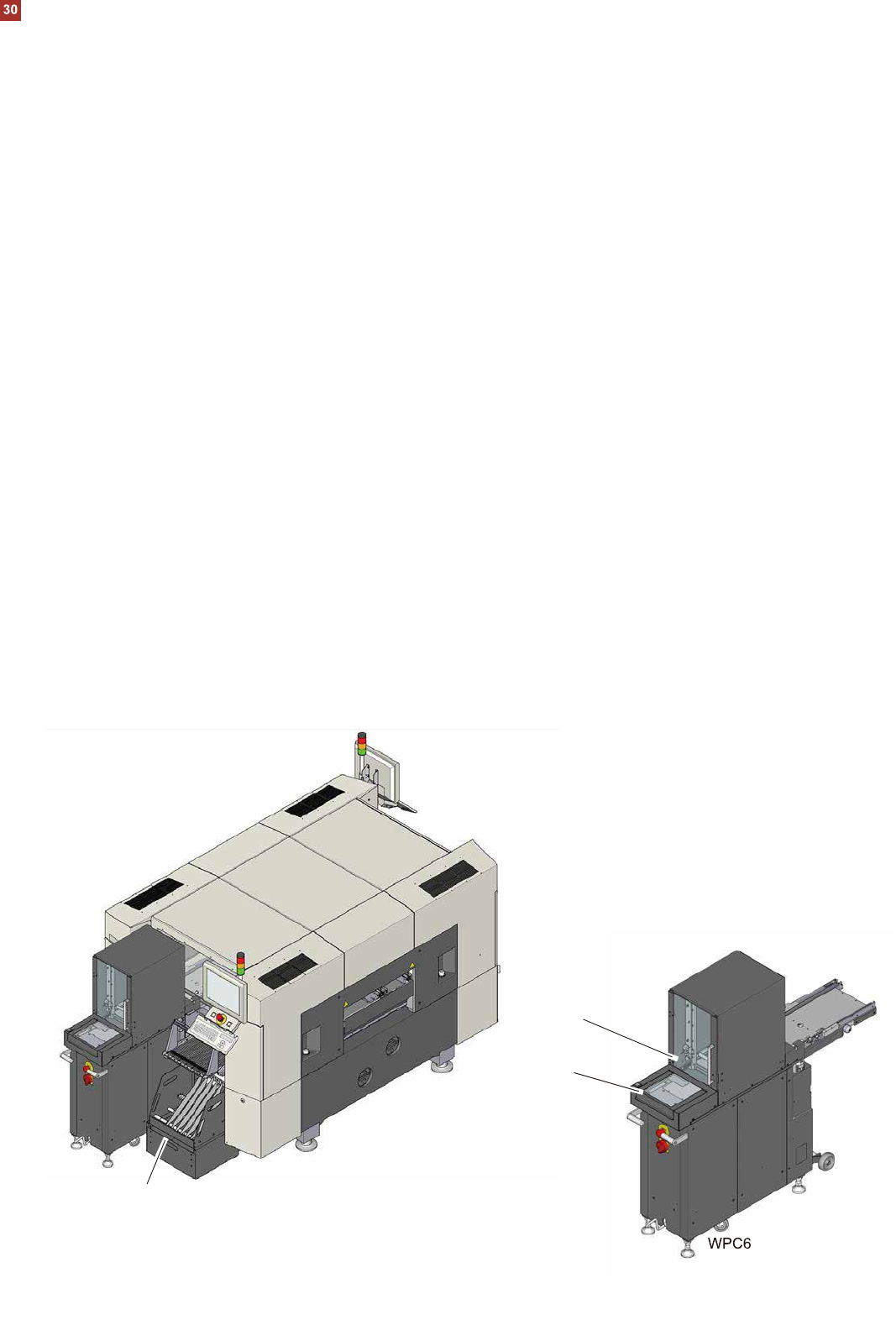

WPC6
不过，WPC6 也有一个不停
机模块。这使得用户可以在操
作进行过程中加装华夫盘。不
停机模块有助于在操作过程中
打开加装盖，以插入华夫盘。
软件版本704及更高版本允许
更新元件装入数量或手动加装
单独华夫盘的数量。
WPC6
华夫盘交换器
不停机模块
WPC旁边的30个供料器料位
WPC5/WPC6尺寸
长x宽
高
对于900 mm PCB传送导轨高度
对于930 mm PCB传送导轨高度
对于950 mm PCB传送导轨高度
WPC5重量
基本配置（带托盘和托盘架） 约270 kg
全方面配置（带WPTC和
有元件的托盘） 约320 kg
WPC6重量
基本配置（带托盘和托盘架） 约280 kg
全方面配置（带WPTC和
有元件的托盘） 约330 kg
WPC5/WPC6每单位面积负载
华夫盘托盘搬运器的重量
华夫盘托盘的尺寸
（长x宽x高）
华夫盘搬运器的尺寸
（长x宽x高）
高度（含元件）
WPC5
a
/WPC6
模式-标准： 最大29 mm
模式-高元件： 最大32 mm
层级距离
存储容量 28华夫盘托盘架
华夫盘交换器的转换时间
1层以上 1.9秒
10层以上 2.3秒
27层以上 2.8秒
供电电压 3 x 200 V~ ± 10 %; 50/60 Hz （日本）
3 x 208 V~ ± 10 %; 50/60 Hz （美国）
3 x 230 V~ ± 10 %; 50/60 Hz
3 x 380 V~ ± 10 %; 50/60 Hz
3 x 400 V~ ± 10 %; 50/60 Hz （欧洲）
3 x 415 V~ ± 10 %; 50/60 Hz
标称表观功率
标称有功功率
保险丝 3 x 10 或 3 x 16 A
元件供应
Waffle Pack Changer (WPC5/WPC6)
技术参数
电气额定值
a) 从序列号1484往后的WPC5,可支持元件高度>35mm。
SIPLACE数字视觉系统
SIPLACE CP20 照相机，类型23
SIPLACE CP12 照相机，类型28
SIPLACE CP 照相机，类型30
SIPLACE TH 标准照相机，类型36
SIPLACE TH 相机，类型33
SIPLACE TH 高分辨率照相机，类型25
SIPLACE PCB 照相机，类型34
数字视觉系统分析时间示例
01005 9毫秒
PLC44 17毫秒
BGA 225个球 18毫秒
评估时间只对P&P过程有影响。
SIPLACE数字视觉系统确保
了快速可靠的元件识别，同时
使用非常简便。系统通过其形
状和颜色识别每个单独的元
件。甚至是复杂的元件形状，
如倒装芯片或CCGA，也能可
靠地识别出来。
元件识别检查一步完成，不需
要额外花费时间，又保证了每
个元件的最佳扫描效果。
数字视觉系统不仅用于元件照
相机，同样也用于PCB照相
机。除了精确识别元件外，还
能确保墨点和PCB基准点的
可靠识别。
优点一览：
• 极其快速、可靠地识别元件
• 极短的识别
• 基于元件形状和颜色的稳定
测量
• 简单明了的编程
• 元件形状的离线编程
• 新产品的快速导入（NPI）
• 开放式架构可以快速适应
新要求
• 基于每个元件的单独测量
保证了最佳的贴装效果
SIPLACE视觉系统提供监测
例行程序和功能，改善元件识
别的质量。
优点一览：
• 最佳的贴装质量
• 极高的首次通过率
• 减少运营成本
数字视觉系统照相机
