技术参数 西门子接口 管脚定义 信号接口 (20 针扁平电缆 ) 前一台机器 后一台机器
技术参数

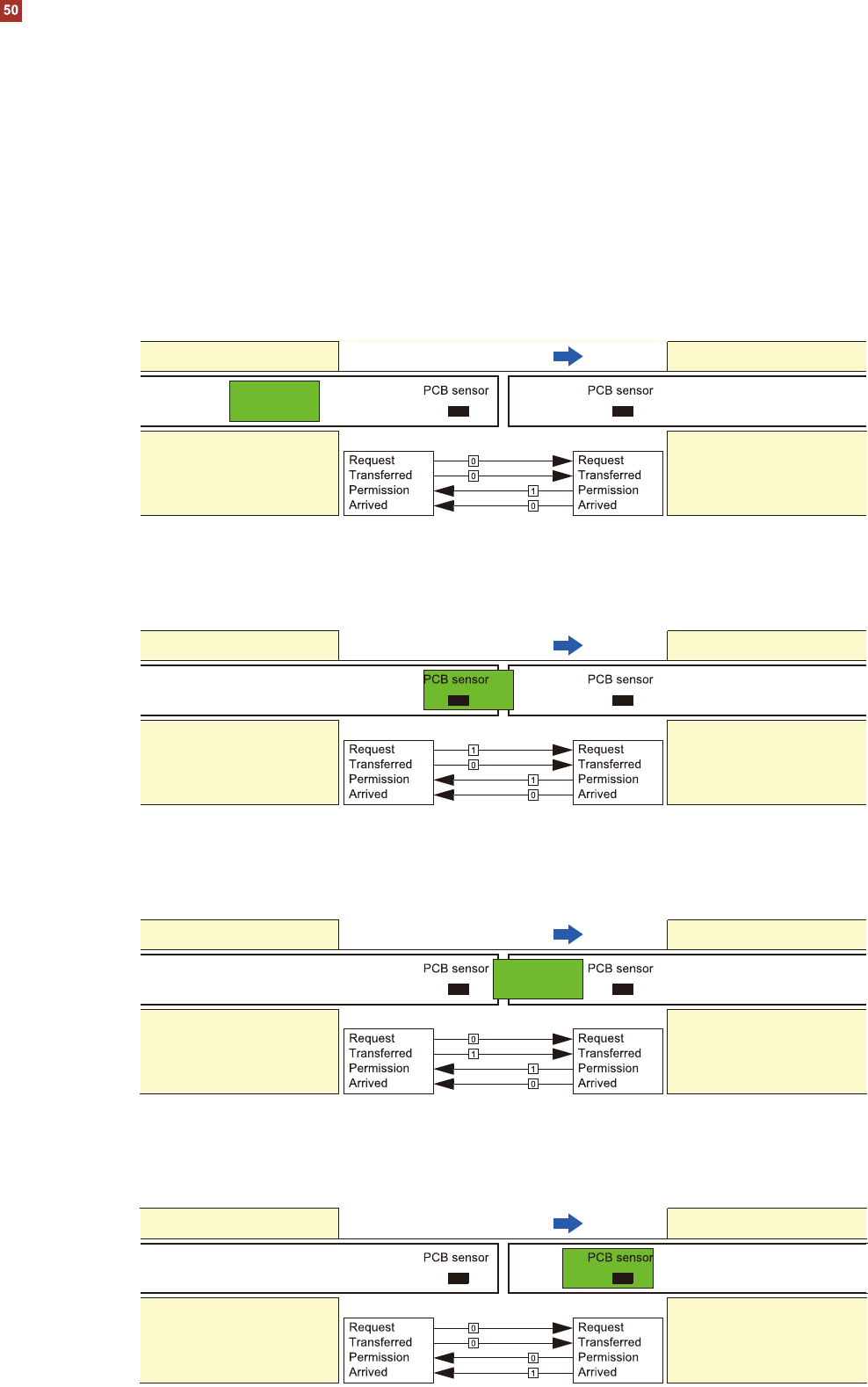

SMEMA接口
信号次序
1. 开机后
皮带n
皮带n
皮带n
传板方向
皮带n+1
皮带n+1
皮带n+1
皮带n工作 皮带n+1停止
皮带n工作 皮带n+1停止
机器n传输PCB
至送板位置
机器n将PCB送至
下一台机器
机器n已传送完毕
机器n
机器n+1
未准备好
2. PCB开始传输
皮带n
传板方向
皮带n+1
机器n +1等待PCB
从机器n传输过来
机器n +1等待PCB
从机器n传送，但PCB
未完全到位
机器n +1
PCB完全到位
3. PCB传入下一台机器
传板方向
皮带n停止 皮带n+1工作
皮带n停止 皮带n+1工作
4. PCB传输结束
传板方向
要开始传送下一块PCB，两个信号必须为“0”至少50毫秒。
技术参数
西门子接口
管脚定义
信号接口(20针扁平电缆)
前一台机器 后一台机器
技术参数
SMEMA接口
信号次序
1. 开机后
皮带n
皮带n
皮带n
传板方向
皮带n+1
皮带n+1
皮带n+1
皮带n工作 皮带n+1停止
皮带n工作 皮带n+1停止
机器n传输PCB
至送板位置
机器n已传送完毕
机器n将PCB
已传送完毕
机器n
机器n+1
未准备好
2. PCB开始传输
皮带n
传板方向
皮带n+1
机器n +1等待PCB
从机器n传送，但PCB
未完全到位
机器n +1等待PCB
从机器n传送，但PCB
未完全到位
机器n +1
PCB完全到位
3. PCB传入下一台机器
传板方向
皮带n停止 皮带n+1工作
皮带n停止 皮带n+1工作
4. PCB传输结束
传板方向
