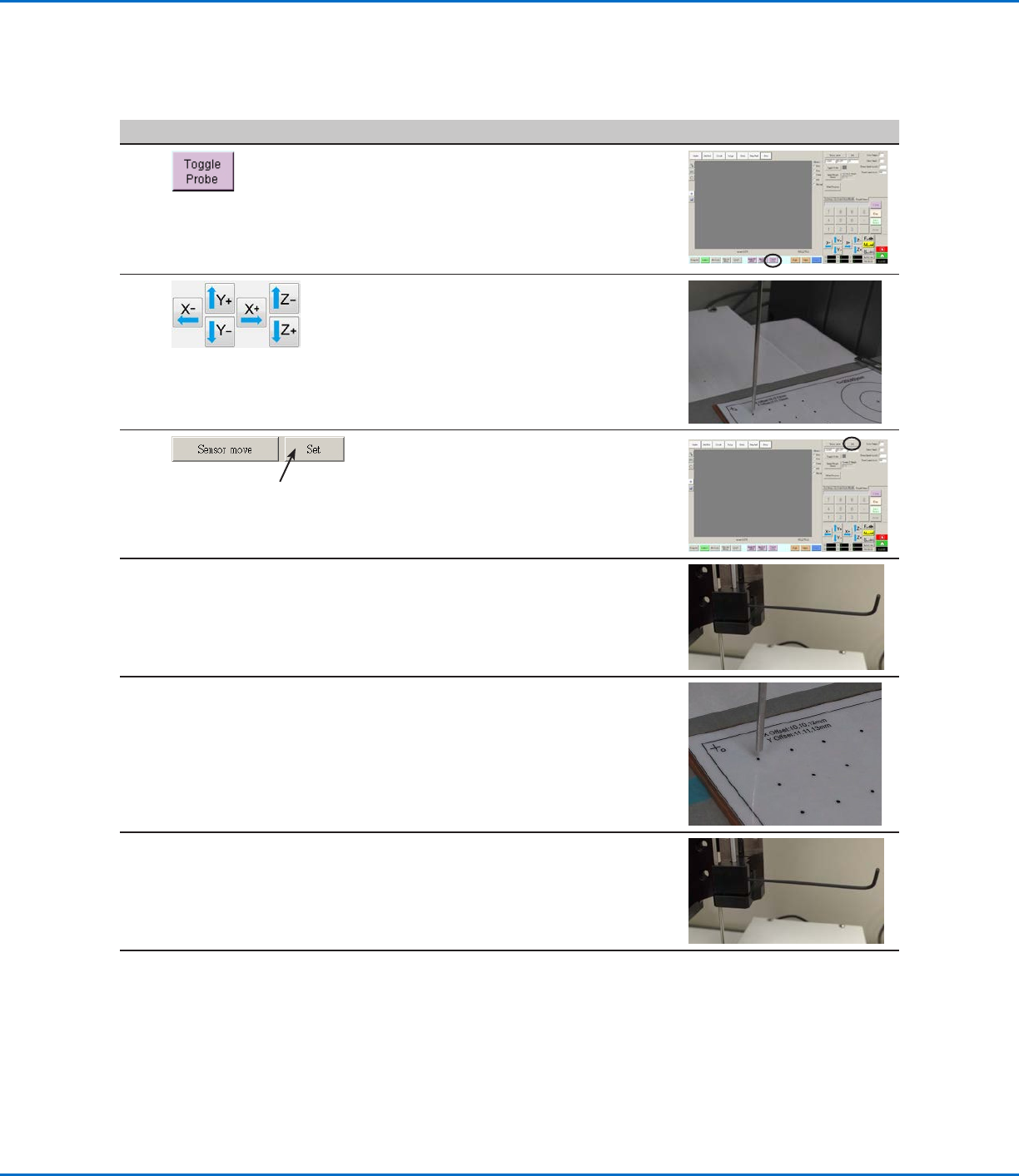

## 点击点击 操作步骤操作步骤 基准图像基准图像
3
· 单击“切换探针”。
探针从高度传感器延伸。
4
· 移动针头至工件上的合适位置（开放且对于
针头接触安全的区域）来测试高度传感器。
5
· 点击位于”传感器移动”旁边的“设定”。
6
· 使用1.5毫米六角扳手松开位于传感器块内部
的固定螺钉。
7
· 小心地用手指抓住探针并下拉，直到探针底
部在工件上方大约10毫米。
8
· 拧紧传感器块内部的固定螺钉。
续
附录F - 高度传感器的设置和使用（续）附录F - 高度传感器的设置和使用（续）
设置高度传感器（续）设置高度传感器（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
112

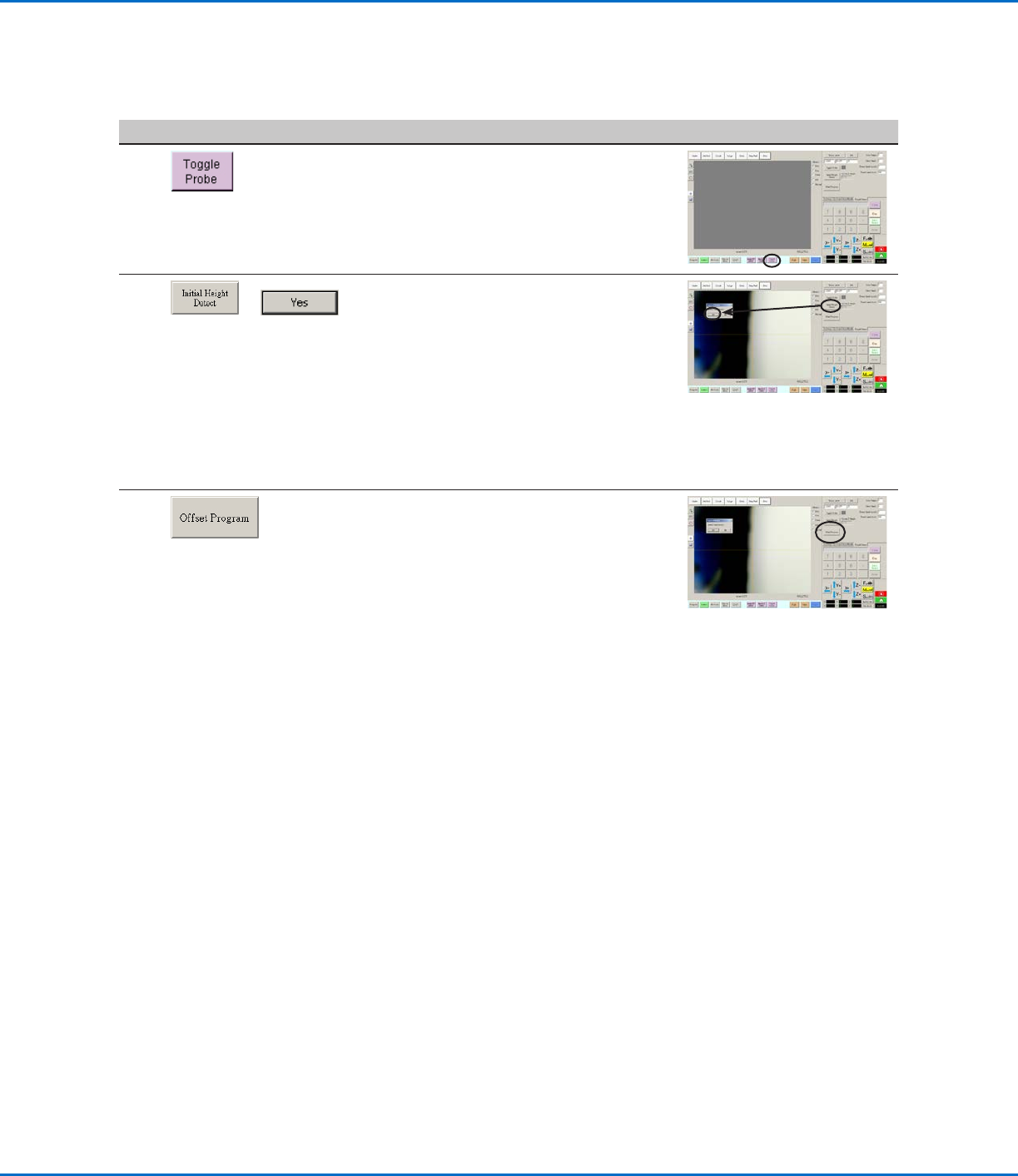

## 点击点击 操作步骤操作步骤 基准图像基准图像
9
· 点击“切换探针”收回探针。
10
> >
· 点击“初始高度检测”，然后点击
“确认”，捕捉Z轴高度。
高度传感器探针接触到工件表面，然后将显
示“当前Z轴高度”字段的值。
系统已经准备好进行高度传感器检测。执行
以下操作之一：
- 在当前打开的程序继续下一步，以更新Z轴
高度值。
- 在本章节中继续接下来的步骤，以在程序
中使用此功能。
11
· 可选） 在当前打开程序更新Z轴高度值，点
击“偏移程序”。
系统降低和提高探针，以检查当前Z轴高度。
如果检测到的Z轴高度值不同于程序中的Z轴
高度值，系统提示确认更新Z轴高度值。点
击“确认”接受偏移值。系统自动更新程序
中所有Z轴高度值。
附录F - 高度传感器的设置和使用（续）附录F - 高度传感器的设置和使用（续）
设置高度传感器（续）设置高度传感器（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
113
附录F - 高度传感器的设置和使用（续）附录F - 高度传感器的设置和使用（续）
使用高度传感器功能使用高度传感器功能
前提条件前提条件
系统已正确设置。请参见第42页”设置和校准系统（必需）”。
已安装、启用并设置高度传感器。请参见第110页“启用高度传感器”与“设置高度传感器”。
您想要使用高度传感器功能编辑的程序已打开。

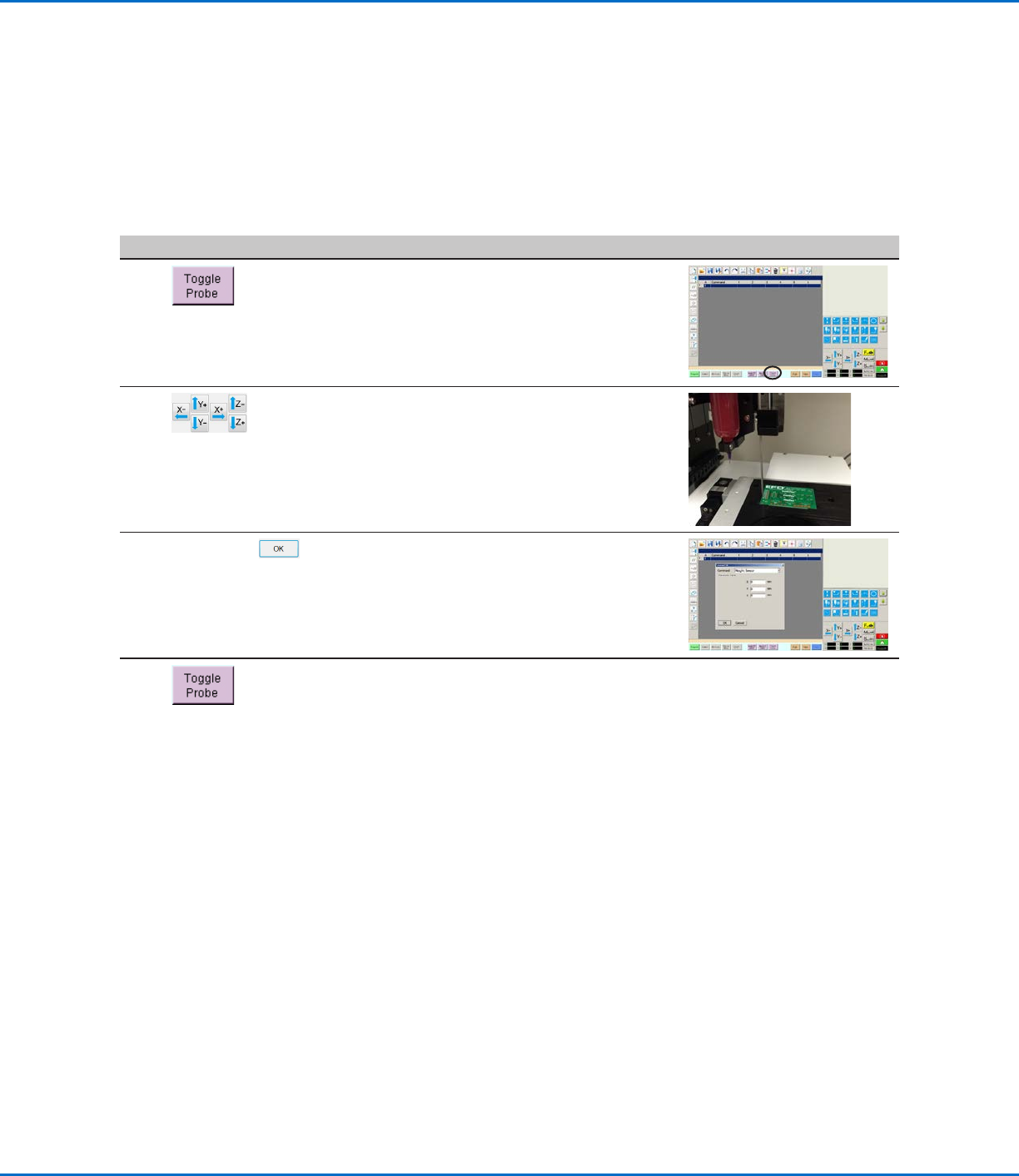

## 点击点击 操作步骤操作步骤 基准图像基准图像
1
· 单击“切换探针”。
探针从高度传感器延伸。
2
· 移动到系统应检查每个工件高度的
位置。
· 使用Z轴移动键降低探针到高于工件
上的目标位置大约10毫米（0.4英
寸）的地方。
3
HEIGHT SENSORHEIGHT SENSOR > >
· 双击您想插入高度传感器命令的地址
行，然后从下拉菜单中选择“高度传
感器”。
· 点击“确认”接受XYZ值。
4
· 点击“切换探针”收回探针。
每次运行该程序时，系统都将检查工
件高度。
