EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
16
点胶机端口（用于点胶
机/控制器的启动）
RS232端口（用于连接
DispenseMotion
控制器）
启动按钮
排胶按钮
电源开关
EV背板EV背板
外部控制端口
（用于I/O安全塞）
电源接口
功能特性（续）功能特性（续）
EV面板EV面板
触控镭射系统端
口（用于镭射系
统和/或针头检
测器连接）
紧急停止按钮
SVC USB端口
（用于软件升级）
I/O端口
（用于I/O） 连接
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
17

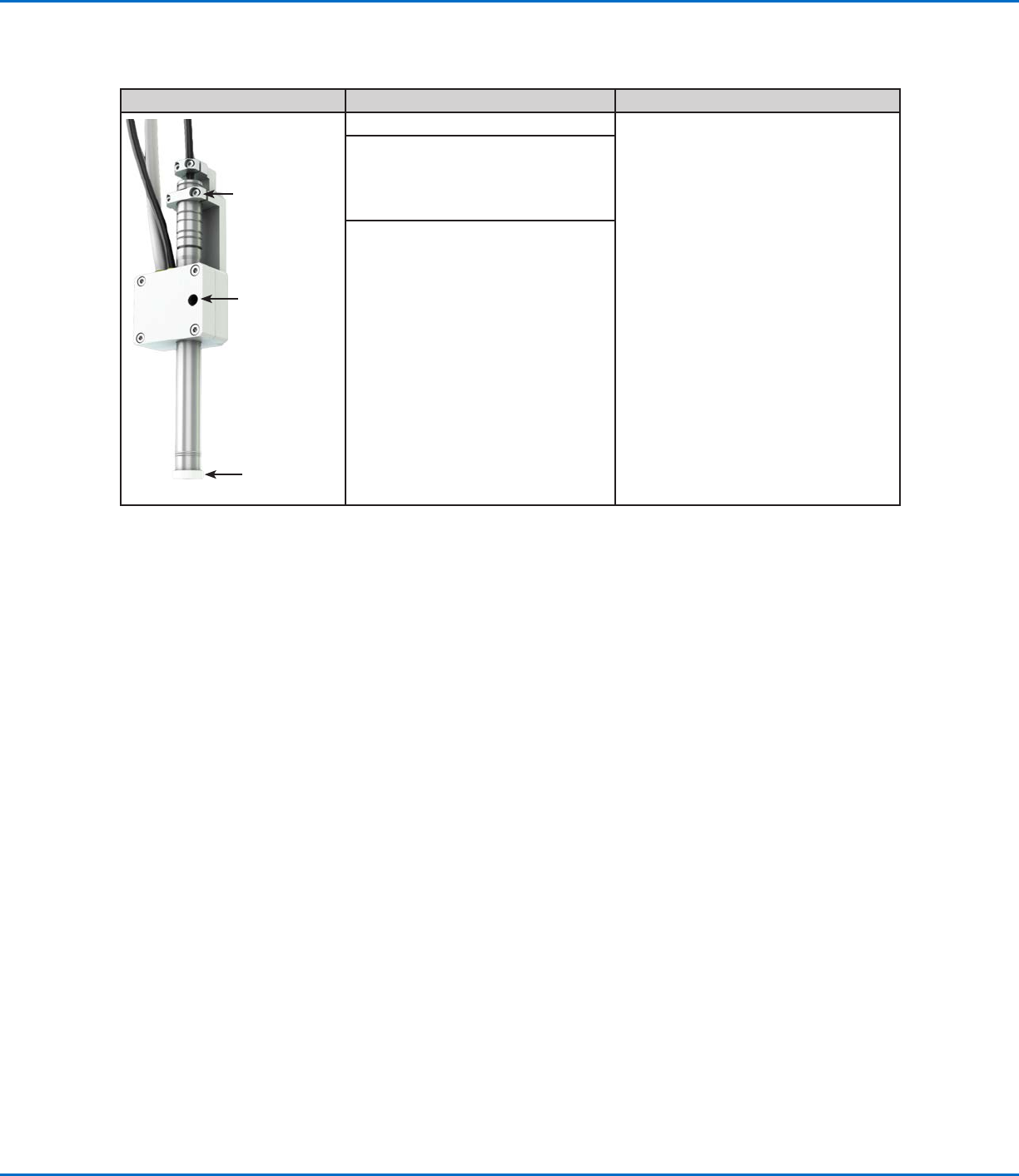

摄像头摄像头
系统含有一个简易的笔形摄像头，能够通过摄像头观看固定板并进行对焦。
摄像头摄像头 特性特性 如何聚焦如何聚焦
对焦旋钮的锁定
支架 对焦旋钮
的锁定支架
用于调节亮光
强度的螺丝
位置
白色扩散器帽
结合了手动对焦和开/关旋钮 聚焦图像：聚焦图像：
· 在不移动机械手的前提下，拧松固定
对焦旋钮支架的螺钉。
· 旋转摄像头对焦旋钮，直到获得最清
晰的图像。
· 锁紧对焦旋钮支架螺钉。
调整曝光：调整曝光：
· 使用小的飞利浦螺丝刀调节摄像头照
明，无论周围光线如何变化，亮度设
置将会使工件表面始终可视。
注：注：调节螺钉位于摄像头支架内。
配置了照明，并带有亮光强度调节旋钮
注：注：如需关闭照明，请使用小型一字
型螺丝刀，逆时针旋转摄像头支架内
的螺钉。
用于图像增强的白色扩散器帽（可移
除）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
18
安装安装
参考本节内容，并同时结合快速操作指南和胶阀系统手册，安装系统各组件。
拆开系统组件的包装拆开系统组件的包装
注意
要拆除机械手的包装，至少需要两人才能完成。在没有他
人帮助的情况下，请勿尝试对机械手进行抬升。
1. 将系统所有组件及附件从包装中取出。
2. 提升时应通过其底座小心操作，将机械手运送至一个
稳定的工作台。切勿通过横梁抬升机械手。
注：注：所有装置出厂时都提供有泡沫保护，用于将工作
台固定到X轴和Y/Z头上，防止其在运输期间发生活动
和损伤。诺信EFD建议保留好全部包装材料，以备日
后运输或搬运机械手时用到。
3. 除去泡沫保护盖和胶带。
4. 对装运箱进行复查，确保已经取出了所有物件。
泡沫板
横梁（不可
用于抬升机
械手）
