EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
21
检查摄像头和点胶机的安装。检查摄像头和点胶机的安装。
为防止摄像头的损坏，请确保点胶针头的位置低于摄像头的底部。
摄像头正确安装示例（点胶针头低于摄像头底部）
针头底部
摄像头底部
工作面
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
22

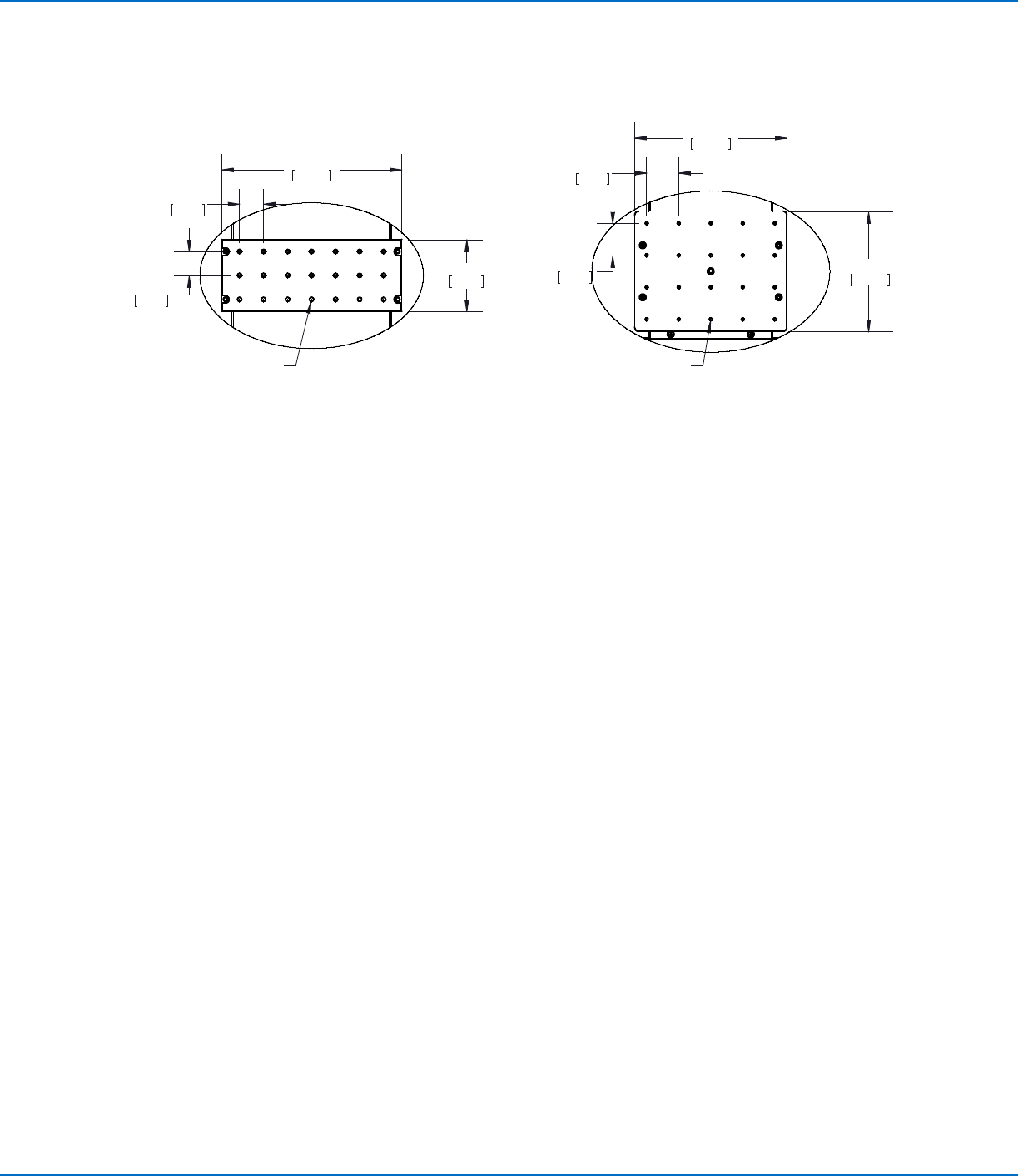

200 x 200标准定位板 大尺寸定位板（300 x 300、400 x 400或500 x 500）
5.91
150.00
2.36
60.00
6X .79
20.00
2X .79
20.00
21X M4X0.7 - 6H THRU ALL
输入/输出连接（可选）输入/输出连接（可选）
所有自动点胶系统均提供8个标准输入及8个标准输出。将输入/输出线缆连接至机械手背面的I/O端口，请参见第75
页“I/O端口”了解详细接线图。有数个方式来使用系统输入/输出，请参见第52页“设置输入/输出”来了解关于输入/
输出的其他信息。
7.48
190.00
5.91
150.00
4X 1.57
40.00
3X 1.57
40.00
20X M4X0.7 - 6H THRU ALL
整理作业表面或治具整理作业表面或治具
准备好机械手工作台面或可选固定板，以便安全放置工件。有关固定板部件号，请参阅第71页的“固定板”。 下面提
供了固定板安装孔模板。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
23
系统开机系统开机
在完成所有系统安装（包括点胶系统各组件）后，启动系统，对安装进行检查
和确认。
1. 确保以下安装任务均已完成：
· 所有适用的系统组件均已安装（参考第18页“安装”）。
· 输入/输出安全塞已安装（若适用）。
· 机械手面板上的紧急停止按钮未被按下。

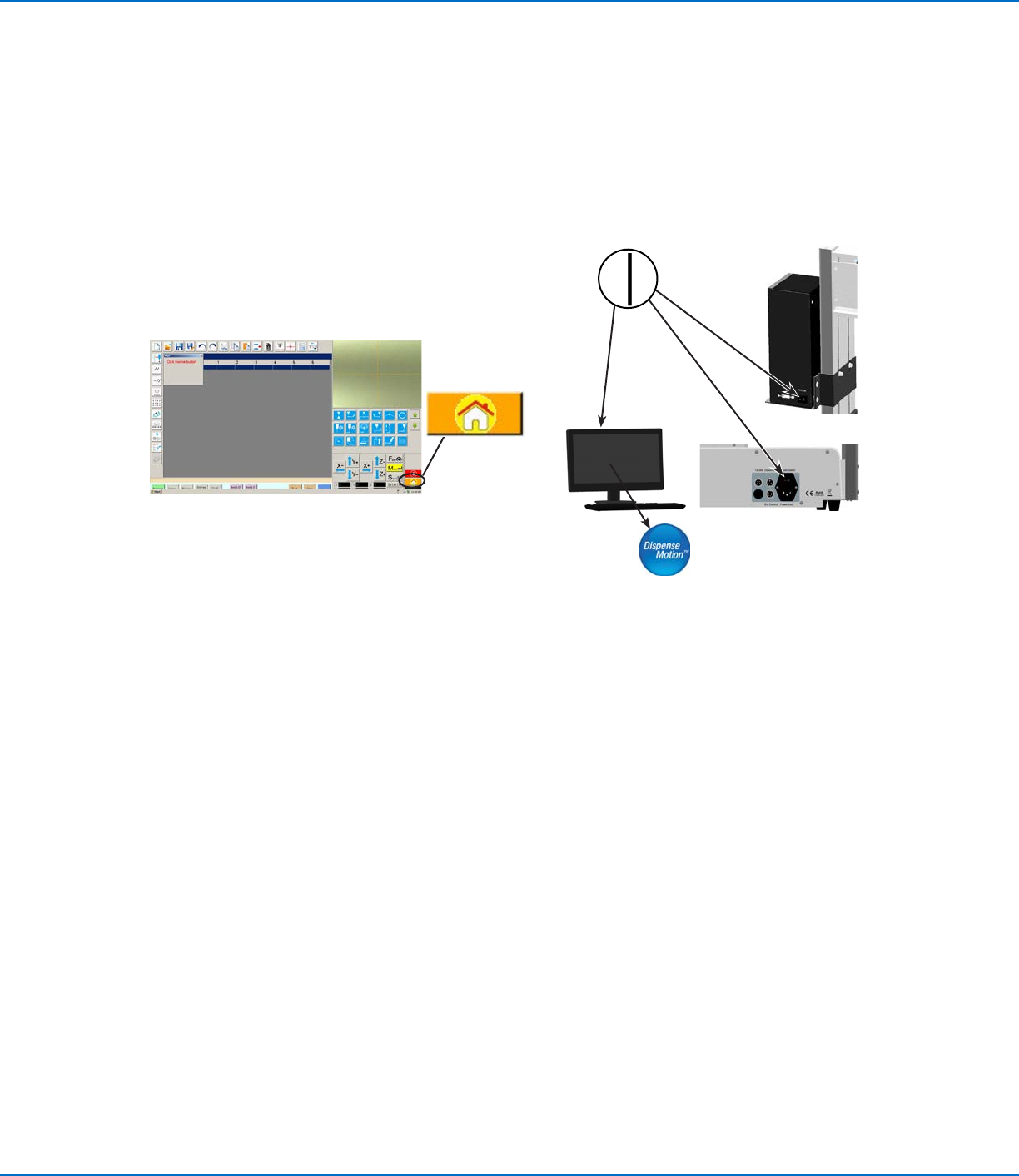

2. 启动DispenseMotion控制器、显示器、机械手以及光源控制器。
3. 双击DispenseMotion图标以打开点胶软件。
4. 点击主页。
机械手与CPU进行同步，将摄像头移动至原始位置（0,0,0
）,系统准备就绪。
5. 启动点胶系统，包括胶阀控制器。如需要，请参见点胶设备
操作手册。
6. 参阅下面几节内容，进行系统设置并根据应用创建程序：
· 第24页上的“概念”
· 第27页“DispenseMotion软件概览”
· 第38页上的“设置”
· 第56页上的“编程”
