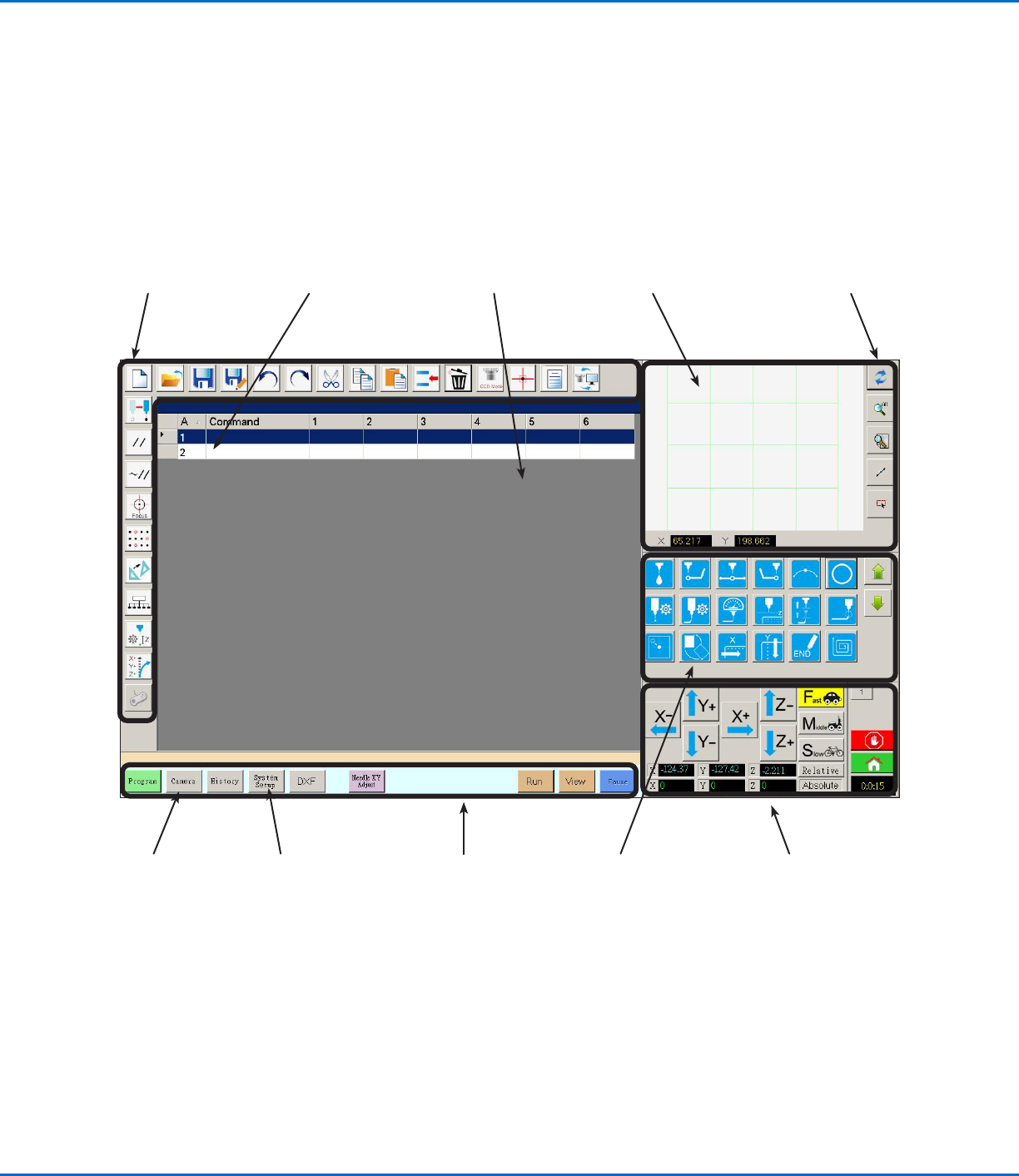

命令地址 （A）：双击可打开
命令下拉菜单；选择一个命令
可打开其命令窗口。请参阅第
28页的“命令窗口”。
DispenseMotion软件概览DispenseMotion软件概览
本节提供了对所有DispenseMotion软件屏幕、窗口及图标的一个概览。该信息仅供参考。如需设置系统并创建点胶程
序，请参考第38页“设置”和56页“编程”。屏幕会在“程序”屏幕打开。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
28
命令窗口命令窗口
双击程序屏幕上的一个命令地址行时，会显示所有可用命令的下拉菜单。选择任一命令都可打开该命令的窗口。每个命
令窗口都包含可为该命令设置的参数（如果有）。有关所有命令和相关参数的详细信息，请参阅第77页的“附录A - 命
令功能参考”。
命令地址（A）：双击可打开命
令下拉菜单。
命令编辑下拉菜单：双击一个命令
可打开其命令窗口。
命令窗口：在此窗口中输入命令的参数。有关所
有命令的详细信息，请参阅第77页的“附录A -
命令功能参考”。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
29
主视图屏幕和标签栏主视图屏幕和标签栏
“主视图屏幕”根据所选择的具体标签页而有所不同。所有标签页均始终可见。
标签页名称标签页名称
选中后的标签页选中后的标签页
颜色颜色
功能功能
程序 显示命令视图；用于创建程序
摄像头 显示实际摄像头视图；用于执行一切与摄像头相关的功能
系统设置
显示设置屏幕；用于查看或修改系统级设置或参数
DXF
允许您向DispenseMotion软件中载入DXF格式的图形文件。更多信息请参阅97
页“附录B - 导入DXF文件”。
针头XY轴调节
自动检查和调整XY偏移而不使针头触碰任何表面。仅当在“系统设置”屏幕
上启用了“撞针XY调整”时，才会显示此按钮。必须按照第42页的“设置和
校准系统（必需）”下面的说明正确设置系统。
针头Z轴检测
自动检查和调整针头工件偏移（Z 轴工作高度），然后执行撞针 XY 调整。
仅当在“系统设置”屏幕上启用了“针头检测设备”时，才会显示此按钮。
必须按照第42页的“设置和校准系统（必需）”下面的说明正确设置系统。
切换探针
安装可选配的高度传感器时，可调低或调高度传感器探针。有关可选配的高
度传感器的详情，请参见第110页“附件E-高度传感器设置及使用”。
教导
若连接可选配的启动/停止控制器，该标志会出现在标签栏上，当机械手处于
安全旁路模式下，该标志会闪烁。如果教导标志出现，运行（RUN）按钮就会
被禁用。
运行
运行选定的程序
查看
在不点胶的情况下运行选定的程序，同时使摄像头处于点胶路径的中心
暂停
暂停当前正在运行的程序。在点击“暂停”后，按钮名称会变为“继续”。
