EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
28

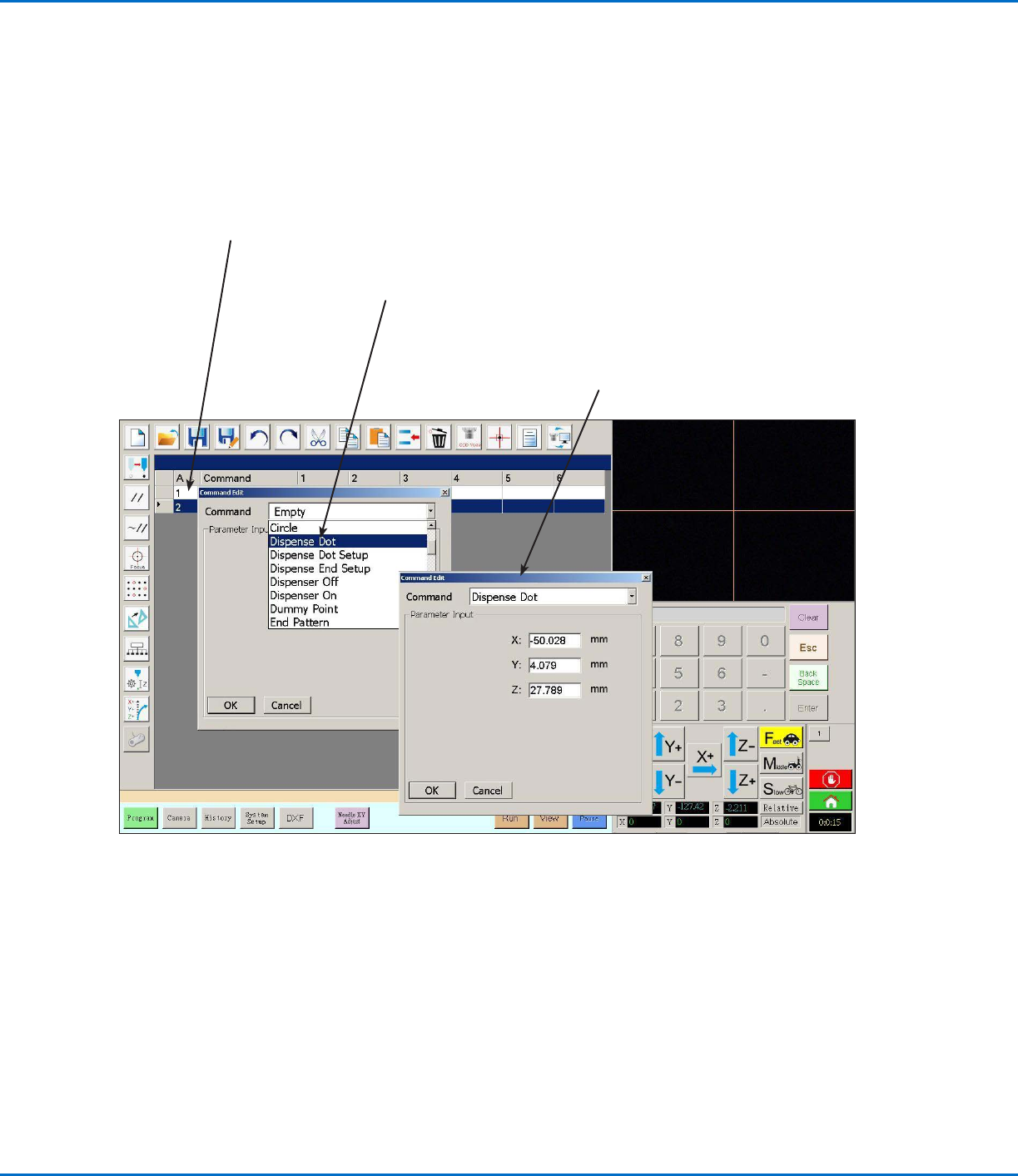

命令窗口命令窗口
双击程序屏幕上的一个命令地址行时，会显示所有可用命令的下拉菜单。选择任一命令都可打开该命令的窗口。每个命
令窗口都包含可为该命令设置的参数（如果有）。有关所有命令和相关参数的详细信息，请参阅第77页的“附录A - 命
令功能参考”。
命令地址（A）：双击可打开命
令下拉菜单。
命令编辑下拉菜单：双击一个命令
可打开其命令窗口。
命令窗口：在此窗口中输入命令的参数。有关所
有命令的详细信息，请参阅第77页的“附录A -
命令功能参考”。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
29

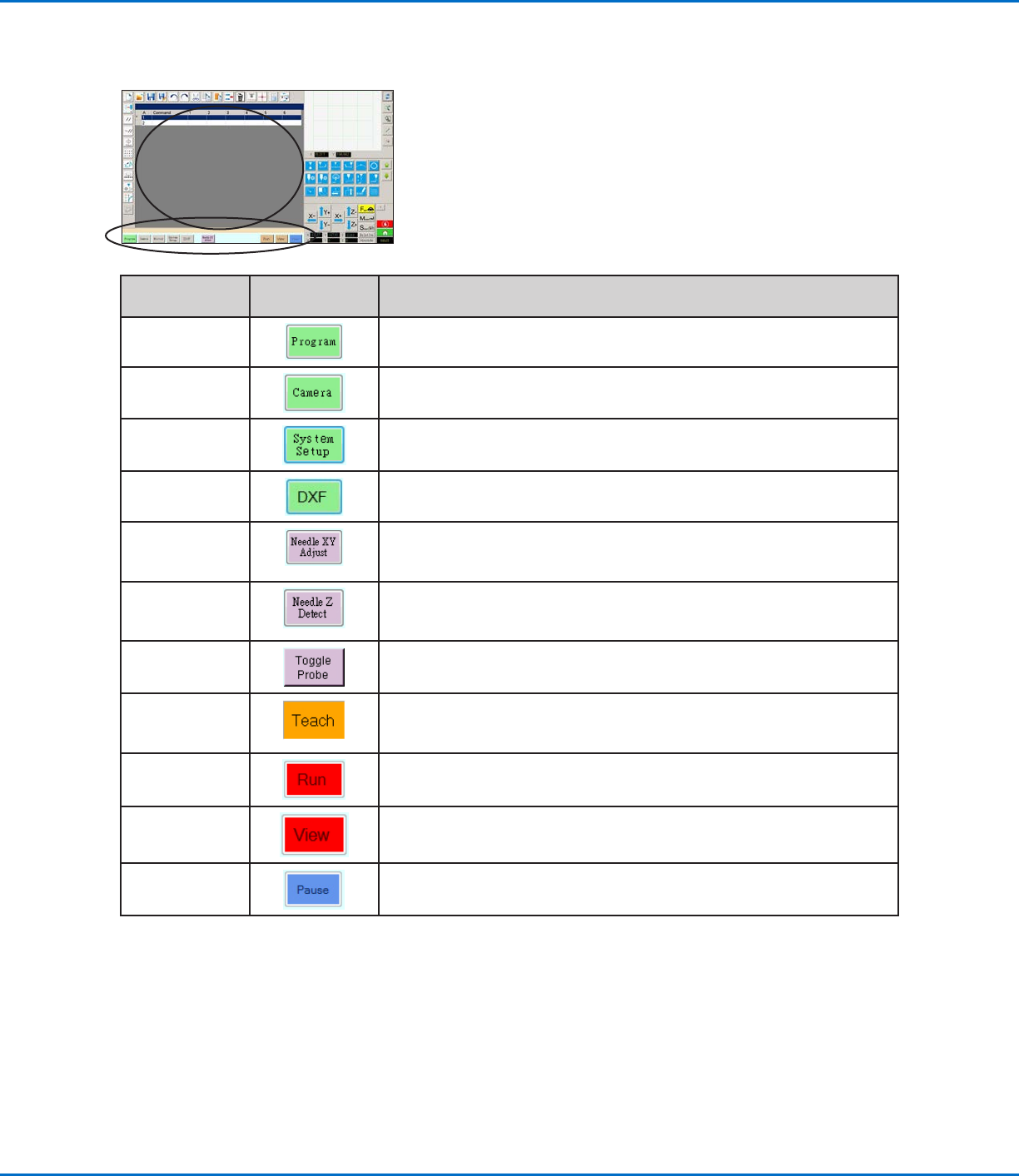

主视图屏幕和标签栏主视图屏幕和标签栏
“主视图屏幕”根据所选择的具体标签页而有所不同。所有标签页均始终可见。
标签页名称标签页名称
选中后的标签页选中后的标签页
颜色颜色
功能功能
程序 显示命令视图；用于创建程序
摄像头 显示实际摄像头视图；用于执行一切与摄像头相关的功能
系统设置
显示设置屏幕；用于查看或修改系统级设置或参数
DXF
允许您向DispenseMotion软件中载入DXF格式的图形文件。更多信息请参阅97
页“附录B - 导入DXF文件”。
针头XY轴调节
自动检查和调整XY偏移而不使针头触碰任何表面。仅当在“系统设置”屏幕
上启用了“撞针XY调整”时，才会显示此按钮。必须按照第42页的“设置和
校准系统（必需）”下面的说明正确设置系统。
针头Z轴检测
自动检查和调整针头工件偏移（Z 轴工作高度），然后执行撞针 XY 调整。
仅当在“系统设置”屏幕上启用了“针头检测设备”时，才会显示此按钮。
必须按照第42页的“设置和校准系统（必需）”下面的说明正确设置系统。
切换探针
安装可选配的高度传感器时，可调低或调高度传感器探针。有关可选配的高
度传感器的详情，请参见第110页“附件E-高度传感器设置及使用”。
教导
若连接可选配的启动/停止控制器，该标志会出现在标签栏上，当机械手处于
安全旁路模式下，该标志会闪烁。如果教导标志出现，运行（RUN）按钮就会
被禁用。
运行
运行选定的程序
查看
在不点胶的情况下运行选定的程序，同时使摄像头处于点胶路径的中心
暂停
暂停当前正在运行的程序。在点击“暂停”后，按钮名称会变为“继续”。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
30

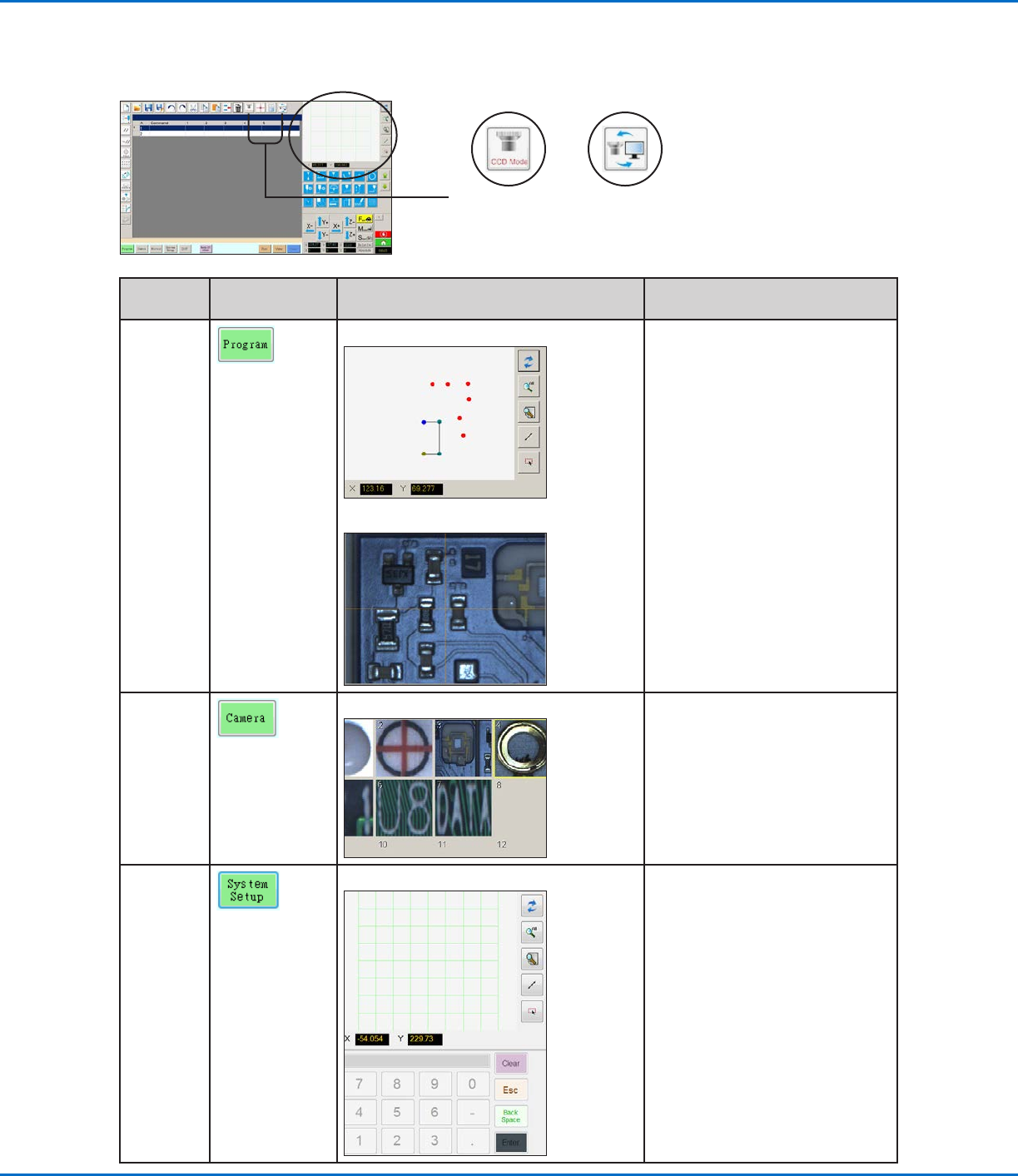

辅助视图屏幕辅助视图屏幕
辅助视图屏幕随着所选的选项卡和图标而变化。
选定的标选定的标
签页签页
选中后的标签页选中后的标签页
颜色颜色
辅助视图显示辅助视图显示 功能功能
程序 “路径”图标被开启后：
“路径”图标被关闭后：
当“路径”图标被开启时，会显示出
所编程图案的样子，以及路径模式图
标。有关这些图标的解释说明，请
参见31页上的“水平与垂直工具栏
图标”。
当“路径”图标被关闭时，会显示出
摄像头所实际看到的定位板或工件表
面的视图。
摄像头
标记库： 可存储最多240个标记文件。
系统设置
路径视图和键盘： 键盘用于输入数值。请参见第37页上
的“键盘”。
路径图标模式图标（在针头模
式和 CCD 模式之间
切换）
