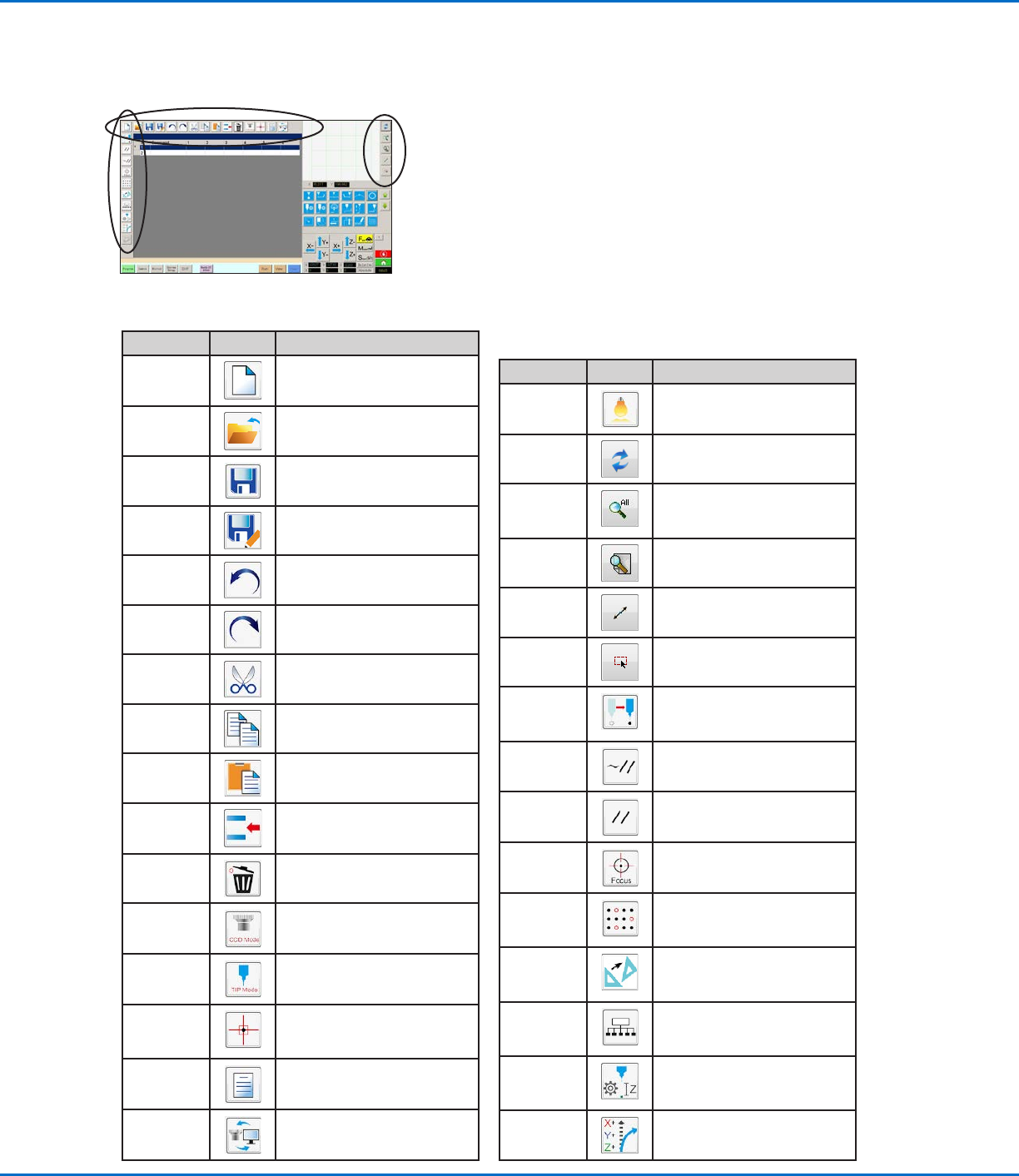

水平与垂直工具栏图标水平与垂直工具栏图标
通过水平与垂直工具栏上的图标，可以管理文件，插入某些命令，并执行其他如下所述功能。
图标名称图标名称 图标图标 功能功能
新建一个
文件
创建一个新文件
打开一个
文件
打开一个文件
保存 保存打开的文件
另存为 将打开的文件作为一个新文件
名保存
撤销
撤销最后一项命令
恢复
恢复最后一项撤销操作
剪切
剪切所选内容
复制
复制所选内容
粘贴
粘贴所选内容
插入 插入一条存储地址
删除 删除当前存储地址
CCD模式
使系统在摄像头模式与针头模式
之间进行切换
针头模式
使系统在摄像头模式与针头模式
之间进行切换
匹配
使摄像头同标记库中选定的一个
标记居中对齐（摄像头必须靠近
工件上的标记）
示例
提供包含可用于创建程序的命令
实例的样本程序。
路径
将辅助视图屏幕从摄像头视图切
换至网格视图（路径模式）
图标名称图标名称 图标图标 功能功能
光源 （如果存在）允许暂时覆盖光
源设置
刷新
（仅“路径”模式）刷新辅助
视图屏幕
查看全部
（仅“路径”模式）在“辅助
视图屏幕”上显示出所有已编
程的点
放大 （仅“路径”模式）对辅助视图
屏幕的某个区域进行放大
反向
（仅“路径”模式）对已编程的
点进行反向
选择实体
（仅“路径”模式）选择一组点
移动
移动针头或摄像头至某个选定地
址的XYZ位置（如该地址具有一
个位置值）
启用地址
重新启用一个之前通过“禁用地
址”而被禁用的地址
禁用地址
禁用程序中的某个命令（点击“
启用地址”可重新启用该命令）
对焦
自动移动位置Z至焦点位置（基
于初始设置）
步骤&重复
模块
对于一项“步骤&重复模块”命
令，可以对矩阵或重复图案中选
定的部分位置不点胶
变换
使一个上传的DXF图的程序点同
它们在某一工件上的实际位置
对齐
扩展步骤&
重复
扩展一项“步骤&重复”命令中
的所有命令（只能使用“撤销”
图标进行撤销）
修改Z值
修改某项命令中或某一程序中所
选定命令列表中的Z值（主要用
于对点胶高度进行微调和调整）
点偏移
修改或移动所有程序点（如果一
个工件的位置发生改动）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
32
设置和点胶命令图标设置和点胶命令图标
点击点胶和设置命令图标，可在某个程序中的一个作了编号的地址上输入相关命令。使用绿色箭头可上下浏览图标。有
关所有命令的详细介绍，请参见第77页“附录A - 命令功能参考”。
图标名称图标名称 图标图标 功能功能
结束程序 结束一项程序
填充区域 按照“填充区域”参数设置填充
一处区域
标签
为程序内的特定位置记录一个
标签
加速度
修改机械手点到点或沿一条连续
路径的加速方式
输出
从机械手发送出一个选定的输出
信号
输入
告诉机械手检查一个选定的输入
通道的输入信号
点胶机开启
启用点胶操作
点胶机关闭 禁用点胶操作
初始化 重置存储的校正数据
虚拟点 将当前位置记录为一个虚拟点
等待点 将当前位置记录为一个等待点
停驻位置 将机械手送至停驻位置
停止点 将当前位置记录为一个停止点
（Stop Point）
前往地址
跳至程序中指定的地址号
前往标签 跳至程序中指定的标签
图标名称图标名称 图标图标 功能功能
单点点胶 将当前位置记录为一个Dispense
Dot（单点点胶）
线段开始
将当前位置记录为一个线段开始
（LINE START）
线段中间点
将当前位置记录为一个线段中间
点（LINE PASSING）
线段结束点
将当前位置记录为一个线段点胶
结束点（Line End）
圆弧中点
将当前位置记录为一个圆弧中点
（Arc Point）
圆形
将当前位置记录为一个圆形
（Circle）
单点点胶设置
设置Dispense Dot（单点点胶）
参数
线段点胶设置
设置线段点胶参数
线速 设置线速（优先于默认速度设
置）
Z轴工作高度
设置
设置Z轴工作高度（优先于默认Z
轴工作高度设置）
点胶结束设置
设置点胶后针头抬起的速度和
高度
返回设置
设置点胶后针头返回方式
查找标记 记录一个“查找标记”
基准标记 记录一个“基准标记”
（需要两个）
步骤&重复X
设置“步骤&重复X”参数
步骤&重复Y 设置“步骤&重复Y”参数
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
33
导航和微动窗口导航和微动窗口
使用导航和微动窗口上的图标可以移动点胶针头。单击1按钮可将窗口更改为备用窗口，以便让您更改微动速度值。这
些窗口还包括实际时间/循环时间显示、点胶驱动计数器和坐标值显示。
图标名称图标名称 图标图标 功能功能
X+ 使X轴向右移动
X- 使X轴向左移动
Y+ 使Y轴后移动（向前移动定位
板）
Y-
使Y轴前移动（向后移动定位
板）
Z+
使Z轴下移动
Z-
使Z轴上移动
快 最快移动速度
中 中等移动速度
慢 最慢移动速度
相对 设置相对于工件坐标的原点。
坐标显示在此按钮下方。
微动按钮
切换
在视图1和视图2之间切换导航
和微动窗口
导航和微动窗口的视图1 导航和微动窗口的视图2
视图1视图1 视图2视图2
两个视图两个视图
图标名称图标名称 图标图标 功能功能
停止 使机械手停止
回复原位
将机械手送至原始位置（0,0,0
）
计数器
显示在DispenseMotion控制器操
作系统内选择的时区时间，或程
序的循环时间（点击方框来切换
显示内容）
字段字段 屏幕区域屏幕区域 功能功能
微动速度 使您能够通过用键盘输
入值来更改微动速度
设置。
点胶计
数器
显示已经进行了多少次
点胶驱动。单击“清
除”可将计数器重置为
零（0）。
输入/输出
触发器
允许您通过单击输入/
输出编号触发连接的输
入/输出。
