模板匹配和区域窗口模板匹配和区域窗口
将某个标记存储在标记库中后，您可以双击相应的标记图像单元格以打开“模板匹配”窗口。通过“模板匹配”窗口可
以访问“区域”窗口，用于微调摄像头评估标记的方式。
模板匹配区域窗口部分模板匹配区域窗口部分 功能功能
原点 显示打开的标记图像。
灰度 显示原始图像中所选点的灰度等级。 选择某个点后，值会随之更改以反映该点的灰度
级别。 了解了这个值，就可以更轻松地确定要设置的最佳“灰度下限”和“灰度上
限”值。
灰度下限
调整灰度下限公差值。值越低，图像中可容忍的白色就越多。值越高，图像中可容忍
的白色就越少。
注意：“灰度下限”值通常低于“灰度上限”值。
范围：0–255
灰度上限
调整灰度上限公差值。值越低，图像中可容忍的白色就越少。值越高，图像中可容忍
的白色就越多。
注意：“灰度上限”值通常高于“灰度下限”值。
围：0–255
扩张
显示进行扩张计算后图像的显示方式。
“扩张优先”计
数器
选中“扩张优先”后，“扩张优先”复选框上面的计数器控制图像的缩放。取消选
中“扩张优先”后，该计数器控制图像中的多少个非灰度区域被忽略。
范围：0–20
“扩张优先”复
选框
设置扩张和侵蚀计算的执行顺序。如果选中了“扩张优先”复选框，则系统会首先执
行扩张计算。如果取消选中了该复选框，则系统会首先执行侵蚀计算。取消选中“扩
张优先”后，“扩张”和“侵蚀”标签会交换位置。
侵蚀
“侵蚀”上方的图像显示从图像中滤除了多少白色。
公差 设置用于表示其他标记图像与所选图像相似程度的公差，以使系统消除类似标记。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
37
摄像头设置屏幕摄像头设置屏幕

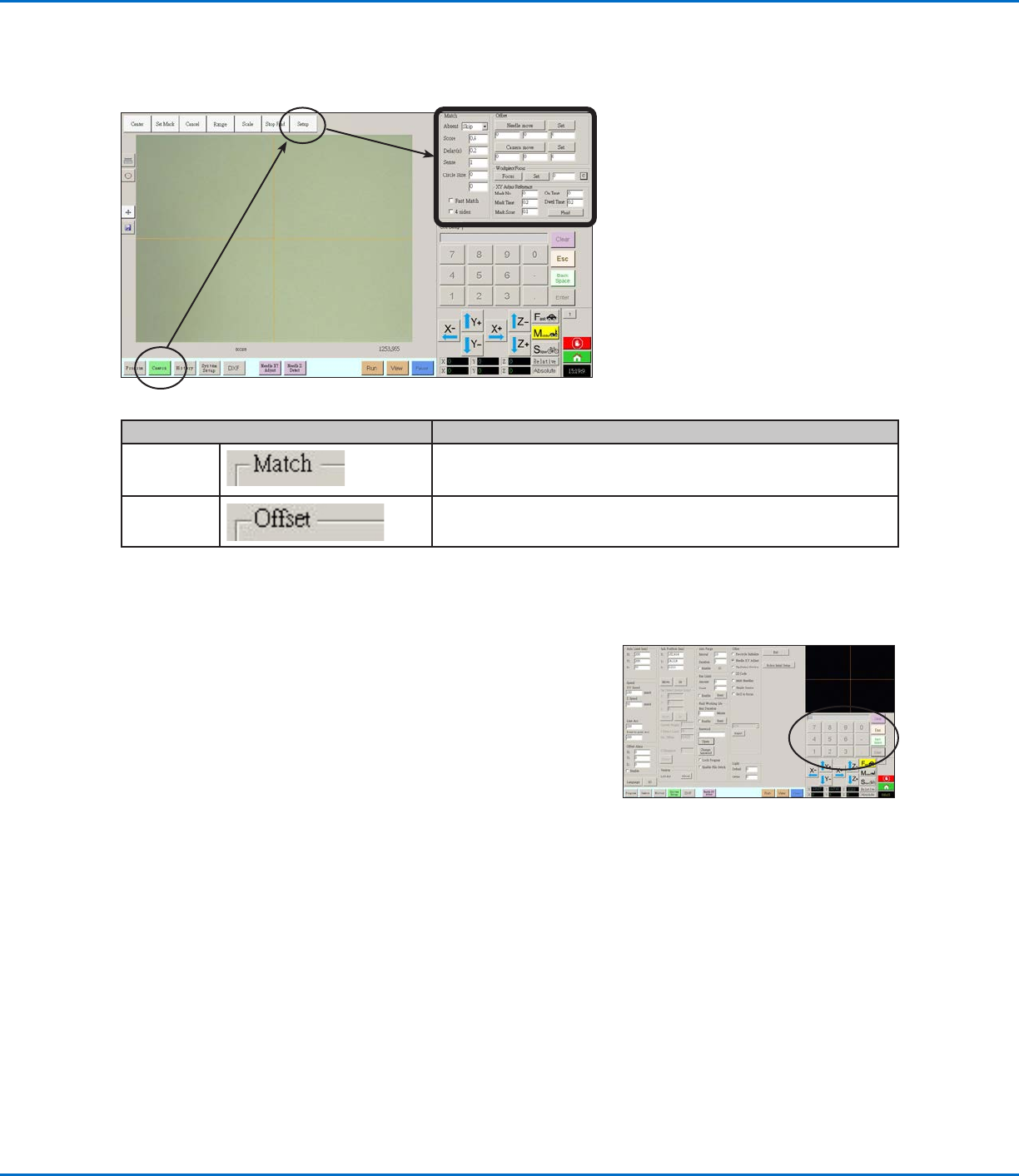

点击摄像头设置标签观看摄像头设置字段。实际通过摄像头看到的视图显示在主视图屏幕，摄像头设置字段显示在辅助
视图屏幕。
键盘键盘
当输入数据时，会出现一个数字键盘。对该键盘使用鼠标点击输入数字，可
以替代使用键盘上数字键。不论采取什么方式，都必须点击键盘上的回车
键，这样系统才能接受输入的数值。
摄像头屏幕设置窗口部分摄像头屏幕设置窗口部分 功能功能
Match
（匹配）
当无法找到一个标记时，设置系统如何响应。请参阅第53页的“设置
系统如何查找标记（可选）”。
Offset
（偏移）
仅在需要时用于手动校准针头摄像头偏移而不使用机械手初始设置向
导。请参阅第94页的“附录B - 非向导设置程序”。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
38
设置系统参数设置系统参数
系统出厂设置适用于大多数应用。根据需要使用本步骤可以查看或更改系统设置。系统重要设置包括：
· 速度：速度：点胶针头移动的速度。
· 线加速：线加速：机械手从一点到另一点如何加速。
如要查看或修改系统参数：如要查看或修改系统参数：
##
点击点击 操作步骤操作步骤 基准图像基准图像
1
> >

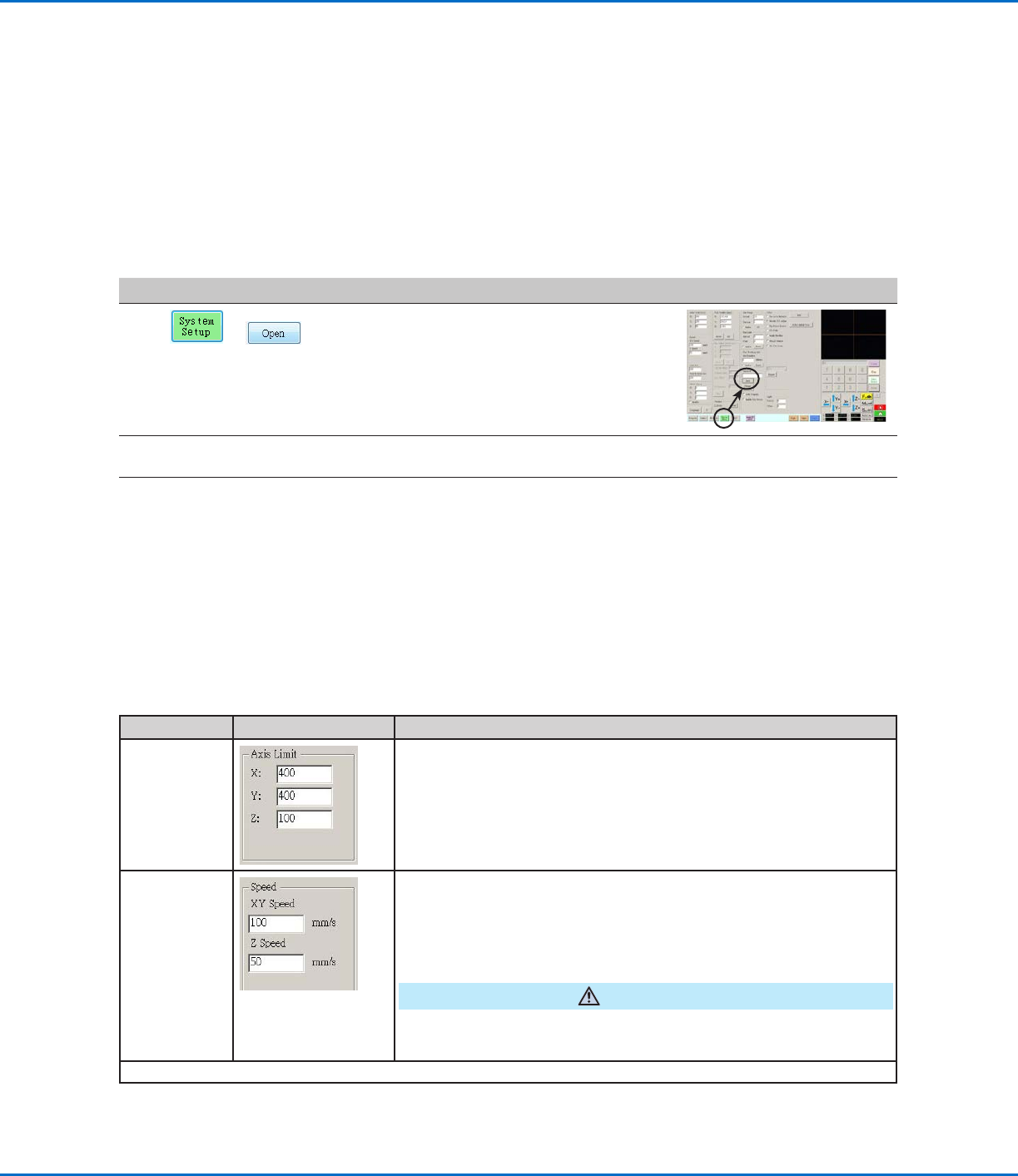

· 点击“系统设置”标签，然后点击“打开”。
2
· 查看或根据具体应用适当修改参数。有关系统
级参数的介绍，请参见下表。
3
· 点击另一个标签来关闭系统设置屏幕。
注：注：除了型号和语言选项，其他设置都会自动
保存。修改会在您退出并重启DispenseMotion
软件后生效。
设置设置
在完成安装后并且创建任何程序前，请执行这些必要的和可选的设置步骤，使你的自动点胶系统应用适用。
“系统设置”屏幕的字段“系统设置”屏幕的字段
项目项目 截屏图截屏图 描述描述
轴极限 设置机械手可以移动的范围限度。高于默认设置（如截屏图中所示）的值
是无法输入的。
速度
设置轴运动的速度（mm/s）。默认值如截屏图中所示。有关最大速度规
格，请参见12页“规格”。
注：注：也可以通过单击导航和微动窗口旁边的2来更改微动速度设置。有关详
细信息，请参阅第33页的“导航和微动窗口”。
注意
机械手会根据图案的复杂程度自动调节其速度。强制让机械手在过高速度下
运行，可能会影响精准度并中断系统运行。
续
