EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
45

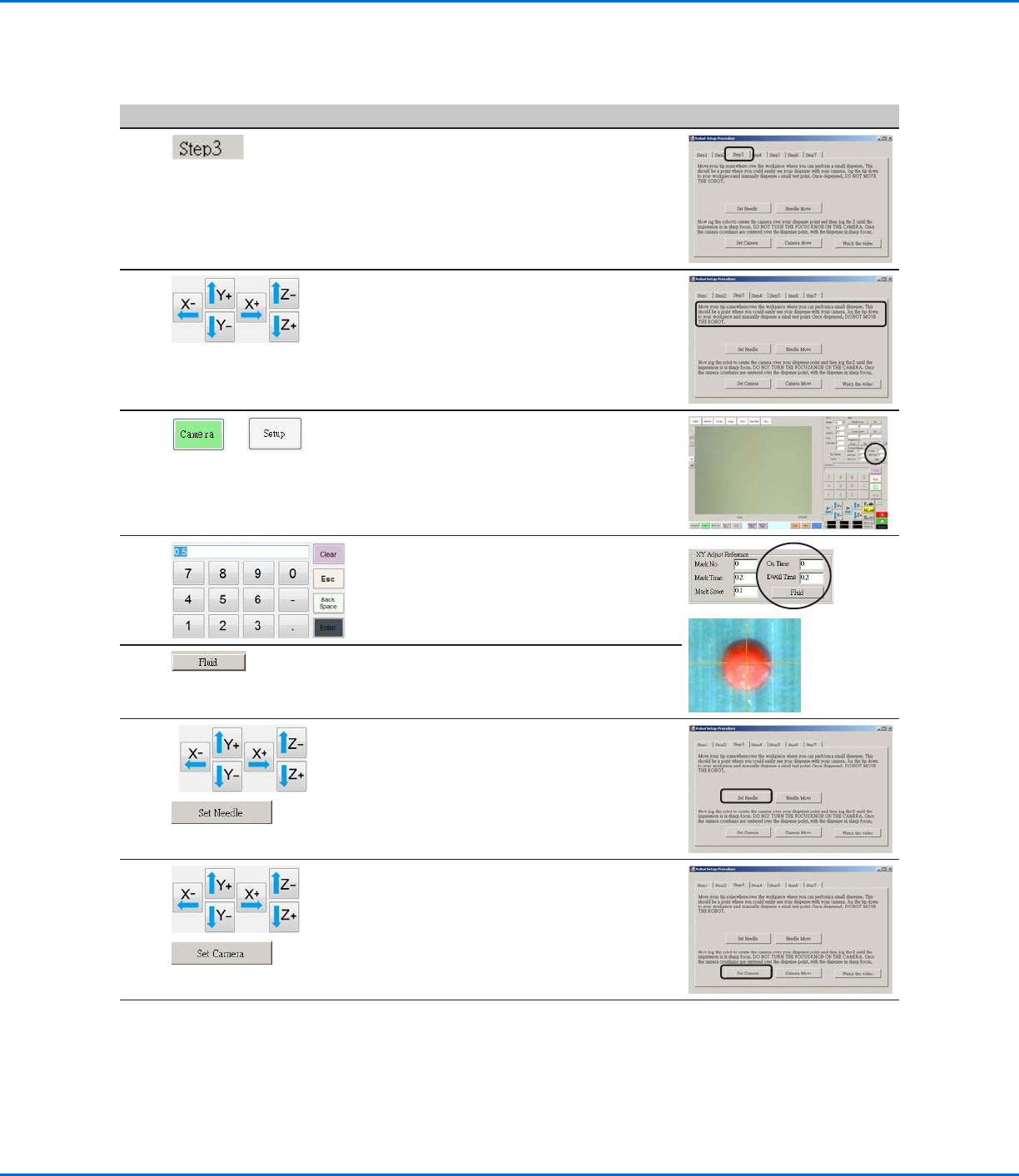

机械手初始设置（“步骤3”选项卡）：设置摄像头针头偏移机械手初始设置（“步骤3”选项卡）：设置摄像头针头偏移
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
· 单击“步骤3”选项卡。
2
· 将针头微动到工作台面上的适当位置以点涂
流体测试胶点。
3
> >
· 单击“摄像头”选项卡，然后单击“摄像
头”屏幕顶部的“设置”。
您将使用“XY 调整参考”下面的字段点涂流
体测试胶点。
4
· 使用键盘输入下面推荐的胶点参数：
- 接通时间：0.5
- 停留时间：0.2
5
· 单击“流体”以点涂流体胶点。
6
>>
· 微动针头，直到将其定位在胶点上方大约
2 mm的位置。
· 单击“设置撞针”。
7
> >
· 微动摄像头，直到摄像头瞄准线位于胶点的
中心。
· 聚焦摄像头，直到胶点图像变得清晰。有关
摄像头聚焦的说明，请根据需要参阅第17页
的“摄像头”。
· 单击“设置摄像头”。
转下页
使用机械手初始设置向导设置系统（续）使用机械手初始设置向导设置系统（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
46

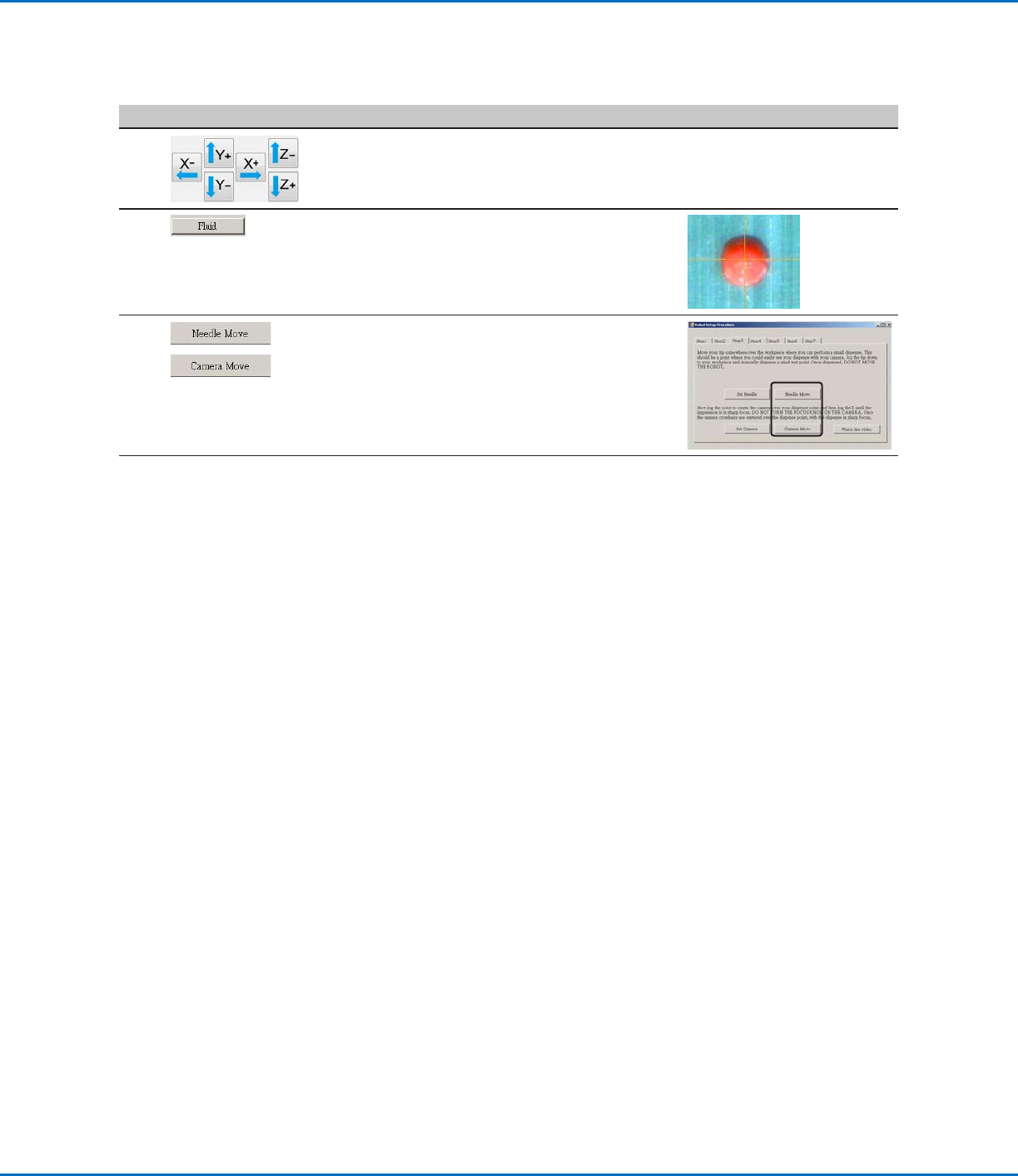

## 点击点击 操作步骤操作步骤 基准图像基准图像
8
· 将针头微动到工作台面上的适当位置以堆积
流体测试胶点。
9
· 单击“流体”以点涂流体胶点。
10
> >
· 单击“撞针移动”以测试设置。
系统应将针头定位在步骤9中点涂的测试胶点
的中心。
· 单击“摄像头移动”以进一步测试设置。
摄像头应将其瞄准线定位在步骤9中点涂的测
试胶点的中心。
11
· 继续第47页的“机械手初始设置（‘步骤4’
选项卡）：设置标记”。
使用机械手初始设置向导设置系统（续）使用机械手初始设置向导设置系统（续）
机械手初始设置（“步骤3”选项卡）：设置摄像头针头偏移（续）机械手初始设置（“步骤3”选项卡）：设置摄像头针头偏移（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
47

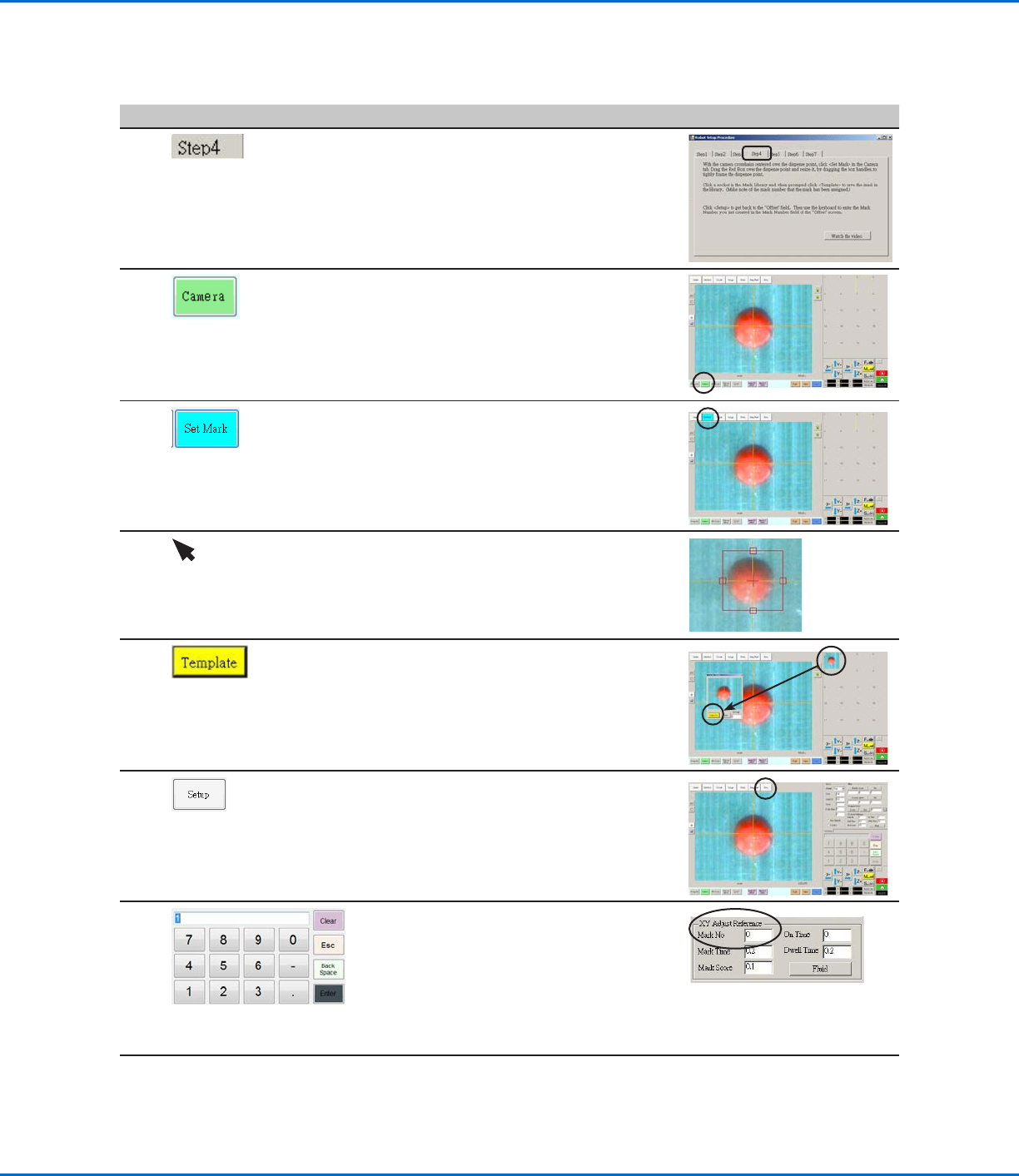

机械手初始设置（“步骤4”选项卡）：设置标记机械手初始设置（“步骤4”选项卡）：设置标记
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
· 单击“步骤4”选项卡。
2
· 点击“摄像头”标签页。
摄像头实际看到的视图显示在主视图屏幕
上，标记存储库显示在右侧的辅助视图屏幕
上。
3
· 点击“设置标记”。
出现一个红框。
4
· 点击红框中心并保持按住，将其拖拽到胶点
上面，然后点击并拖拽四个框手柄，把该点
框住。
5
· 点击标记库中的一个图片包，保存标记，然
后在出现“模板匹配”窗口后点击“模板”
（TEMPLATE）。
系统会将图像保存在标记库中。
注：注：请务必记住标记的号码。
6
· 点击“设置”（SETUP），返回“摄像头”窗
口的“偏移”字段。
7
· 使用键盘在焦点项下“标记号”字段内输入
标记号。
注：注：
- 一定要点击键盘上的回车键，输入标记
号。
- 标记时间用于设定允许系统查找标记的时
间。
8
· 继续第48页的“机械手初始设置（‘步骤5’
选项卡）：设置摄像头缩放”。
