EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
52

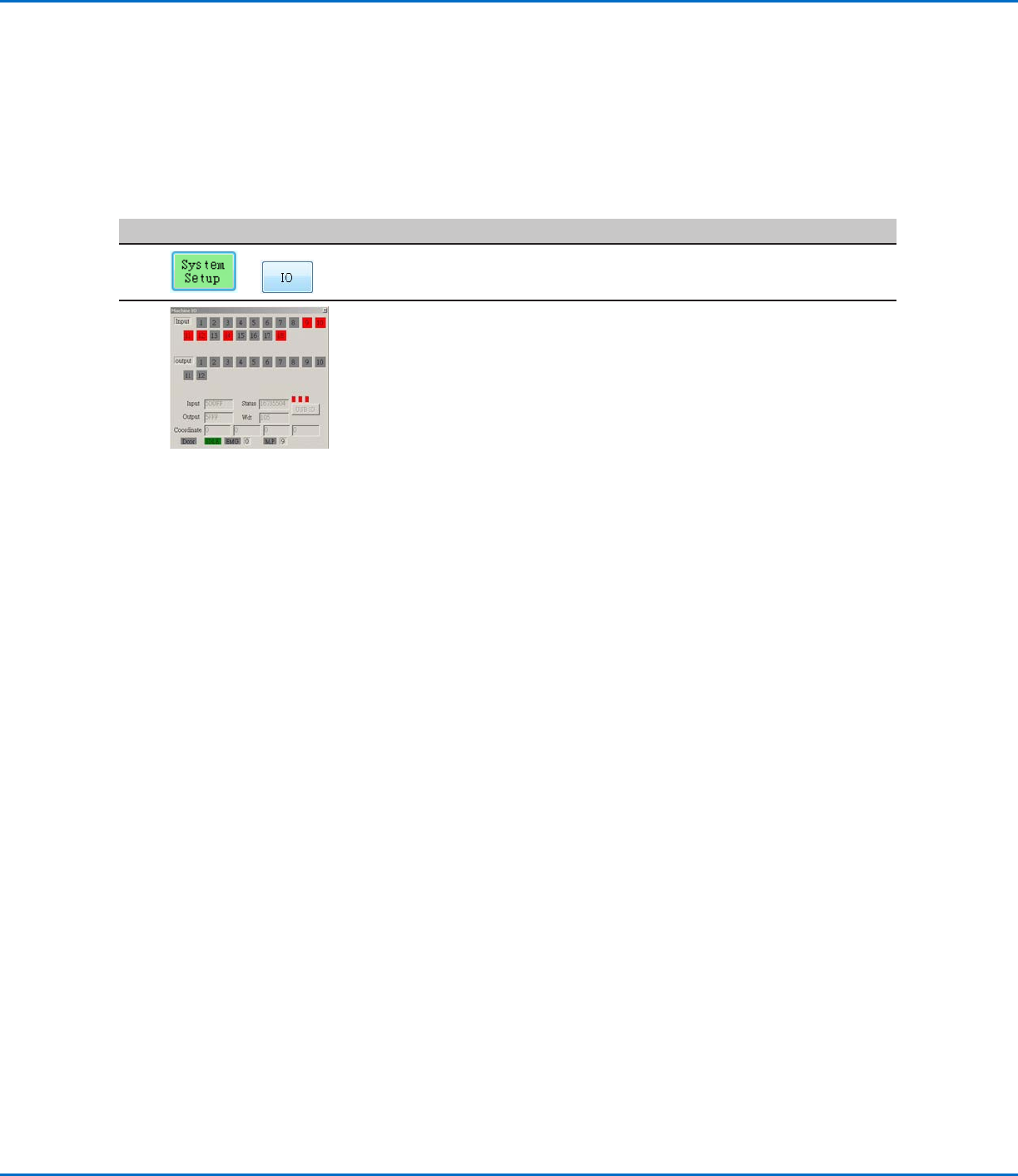

设置输入/输出设置输入/输出
如果已进行输入/输出连接，请按照如下步骤测试输入/输出连接。
注：注：所有自动点胶系统都提供了8项标准输入和8项标准输出。您也可选择使用一个工具套件，扩展到8项输入和18项输
出。参阅第70页上的“附件”。
前提条件前提条件
系统得到正确安装和设置。请参见第18页“安装”以及第38页“设置”。
输入/输出接线正确连接。关于接线图，请参见第75页“输入/输出端口”。
##
点击点击 操作步骤操作步骤
1
> >
· 点击“系统设置”（SYSTEM SETUP） > IO 。
2
点击想要开启（ON）或关闭（OFF）的输入/输出项，然后点击X，关闭窗口。
注：注：
· 输入闪烁为红色，表示输入已开启。
· 仅使用输入/输出1-8。剩余的输入/输出用于系统使用。
配置专用输入/输出配置专用输入/输出
输入输出引脚功能可提供一系列影响机械手操作的用户配置条件。请参见第114页“附录G - 输入/输出引脚功
能设置”。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
53

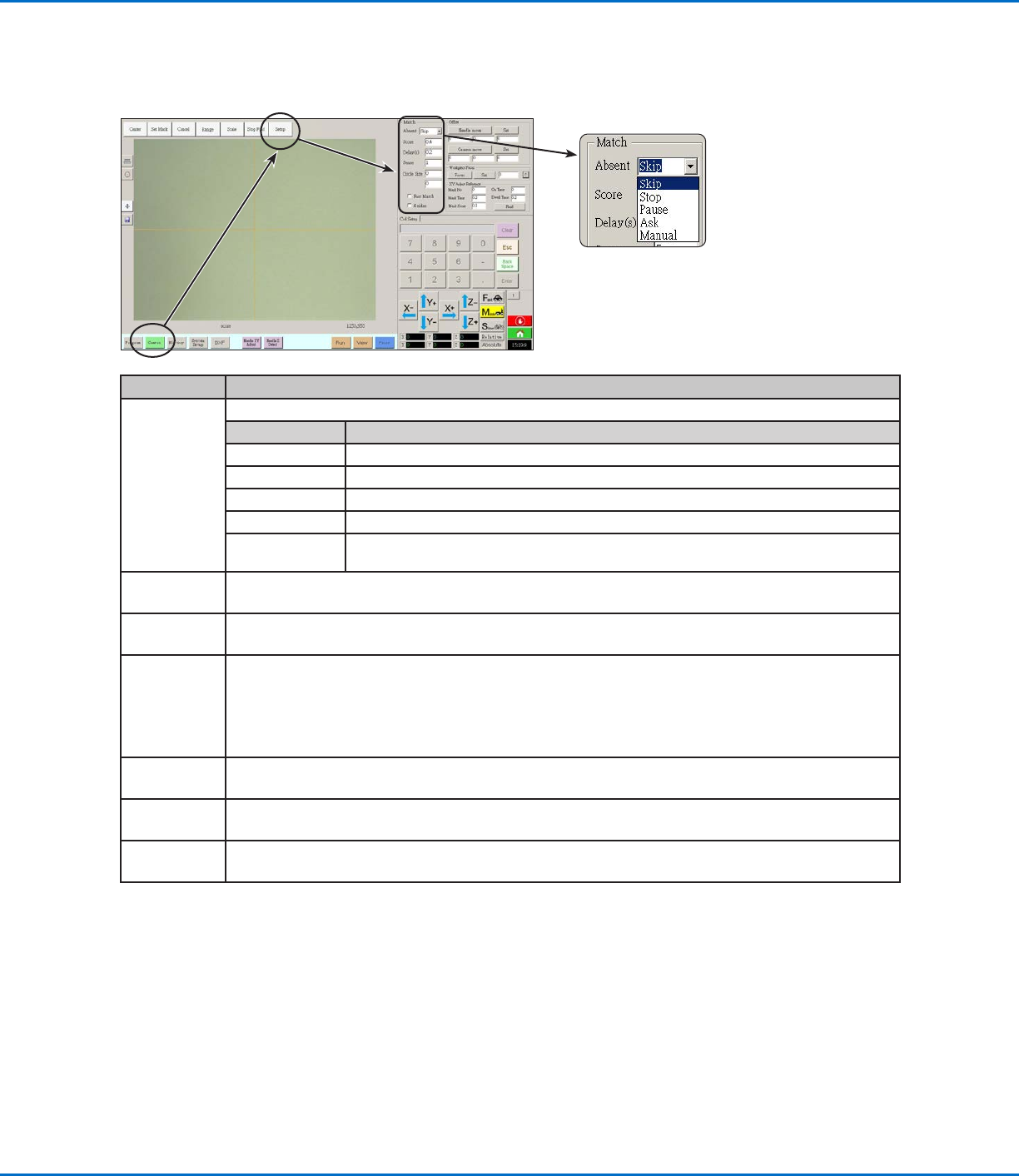

设置如何使系统查找标记（可选）设置如何使系统查找标记（可选）
使用“摄像头”>“设置”>“匹配”下面的字段调整系统在搜索标记时的运行方式。
项目项目 功能功能
Absent
（缺失）
指定系统无法识别标记时的响应方式。
参数参数 描述描述
Skip （跳过） 机械手跳到下一个程序地址。
Stop （停止） 机械手停止操作。
Pause （暂停） 机械手暂停操作。
Ask （询问） 系统询问您是否想要：再次查找、查找下一个、停止查找或使用手动模式。
Manual （手动） 系统会让您将摄像头移动至下一个标记，然后选择“暂停”，继续执行程序。这种情况
下，“暂停”意味着跳过没有找到标记这个问题，继续运行。
Score
（准确分值）
通过0.1 - 1范围内的一个值来反映摄像头查找到某一标记的准确度。值越高，匹配就越精确。值越低，匹配就越
不精确。
Delay（s）
（延迟）
设置系统在达到标记区域时查找一个标记的延迟时间（秒）。
Sense
（感应）
通过1 - 200范围内的一个值来反映摄像头同一个标记的像素相对齐的准确度。如果感应值较低，摄像头同标记进
行对齐的操作速度会减慢，因为为了获得较高准确度而需要不断重复检查标记的位置。如果感应值较高，摄像头
对齐速度会变快，但准确度下降。例如，感应值为1，意味着偏差不能超过1个像素。如果感应值为200，则偏差最
大可达200个像素。
注：要想让查找速度减慢但准确度提升，应输入较低的感应值和准确分值；要想加快查找速度但准确度下降，可
输入较高的感应值和准确分值。
Circle Size
（圆尺寸）
在“摄像头”屏幕上设置黄色和绿色圆圈的尺寸大小。值越高，圆就越大。
Fast Match
（快速匹配）
如果勾选此项，摄像头会更快速地查找标记，但准确度下降。
4 sides
（4面）
面设置摄像头搜寻标记的区域。如果未勾选此项，摄像头仅在指定范围内查找（在“范围”下设置）。如果勾选
了此项，摄像头会忽略范围设置，在整个屏幕进行搜索。这会增大找到该标记的概率，但会减慢速度。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
54

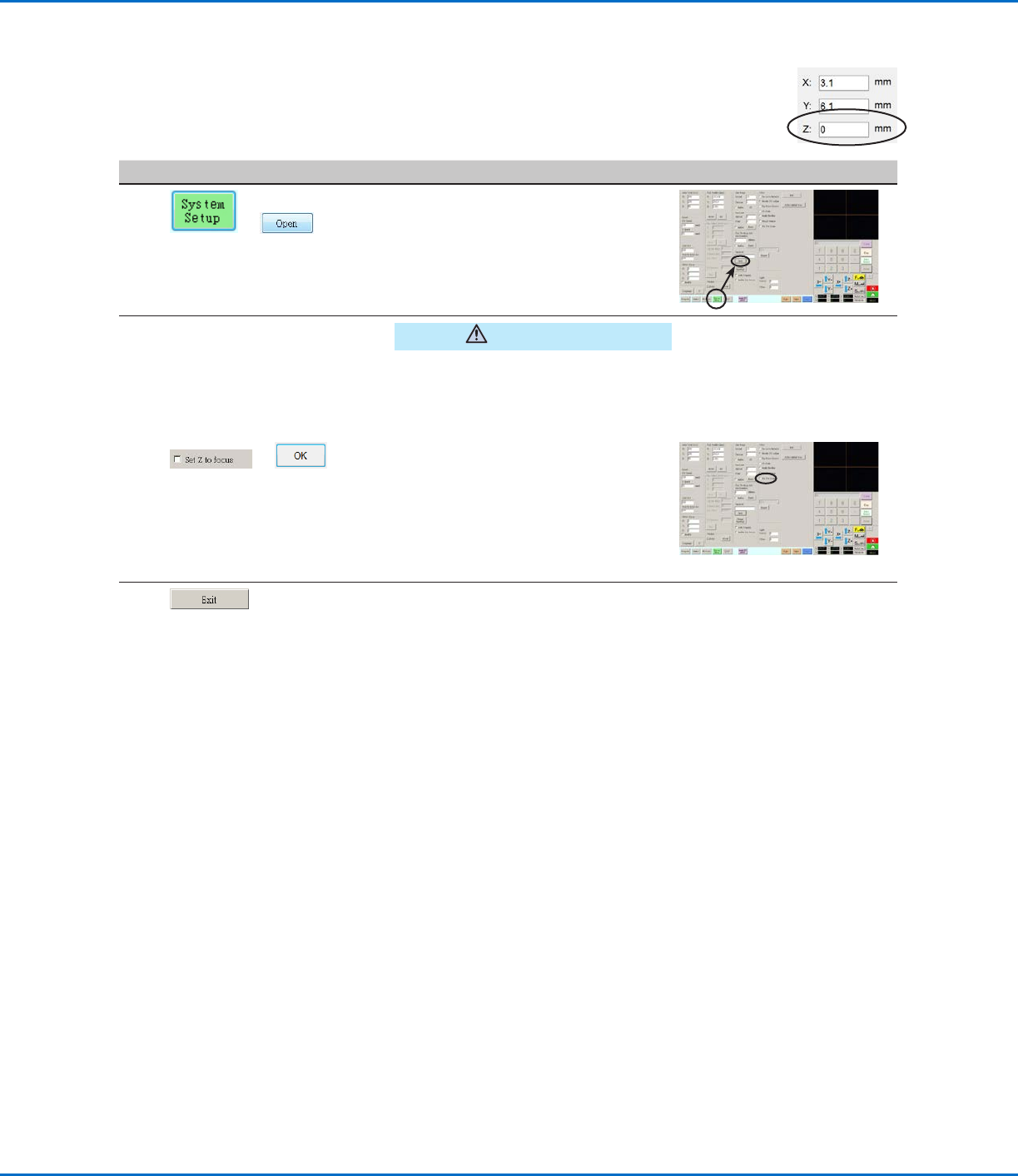

设置系统如何获取Z轴工作高度值（可选配）设置系统如何获取Z轴工作高度值（可选配）
默认情况下，摄像头移动至工件上方，系统不会获取Z轴工作高度，从而防止点胶针头在工件表面凹凸
不平的情况下受到损坏。
使用“专家（Expert）”窗口中的设置Z轴至焦点复选框自动获取 Z轴工作高度值。
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
> >
· 点击“系统设置（SYSTEM SETUP）＞
打开（OPEN）。
注意
如果未勾选“设置Z轴至焦点（SET Z TO
FOCUS）”，针头会与凹凸不平的工件上的
障碍物相抵触，从而造成损坏。
2
> > （2x） （2x）
· 选中或取消选中“将Z设置为焦点”
复选框。
如果勾选了“设置Z轴至焦点（SET Z
TO FOCUS）”，系统会获取Z轴高度
值。
· 点击“确定（OK）”保存设置，然后
再点击“确定（Ok）”再次确认。
3
· 点击“退出（EXIT）”关闭，然后重
启DispenseMotion软件，以使改动生
效。
