EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
64

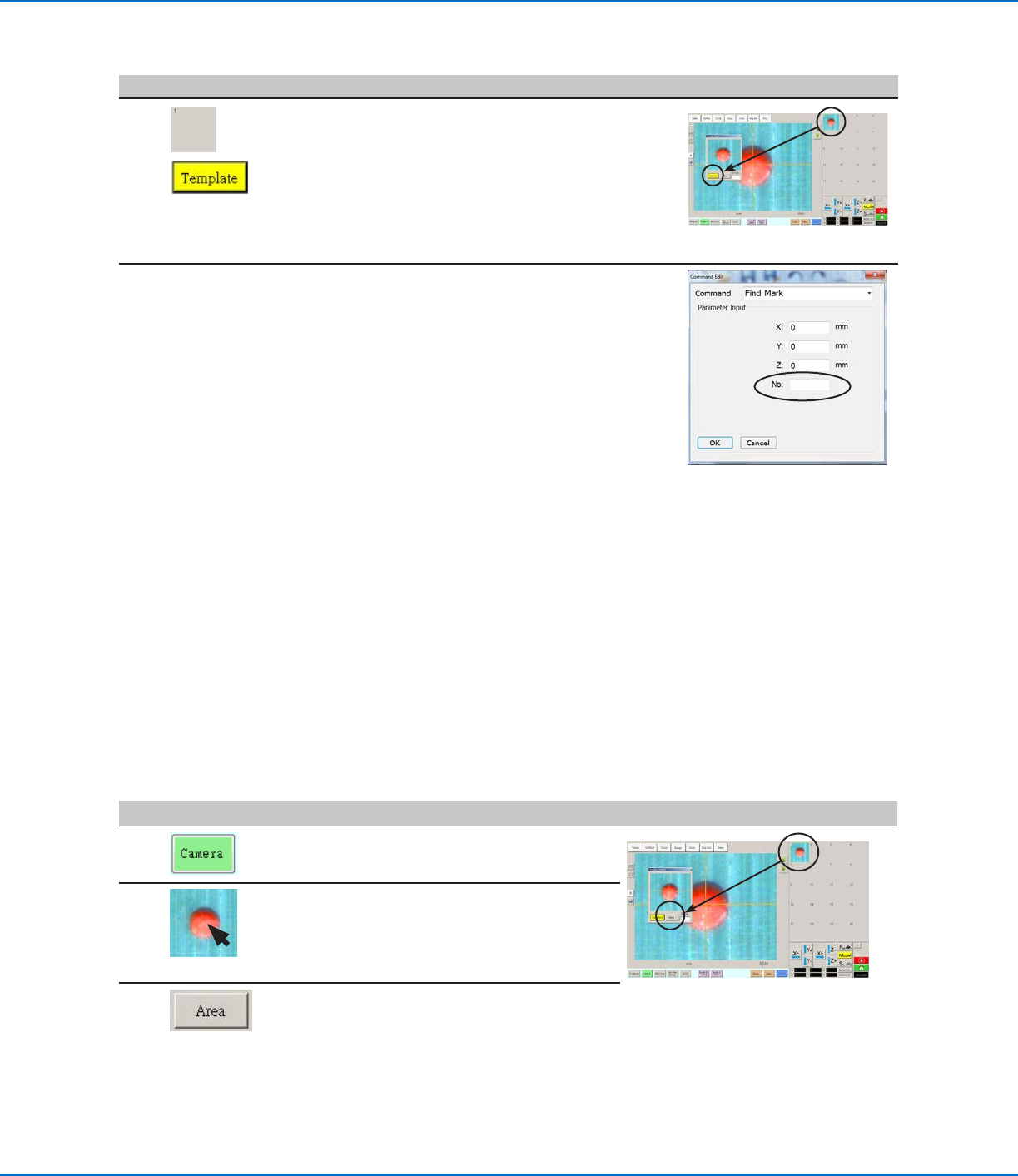

## 点击点击 操作步骤操作步骤 基准图像基准图像
8
> >
· 点击标记库中的一个图片包，保存标记，然
后在出现“模板匹配”窗口后点击“模板”
（TEMPLATE）。
系统会将图像保存在标记库中。
注：注：如果工件上有许多个区域与您保存的标记
相似，则可以微调摄像头查找并评估该标记的
方式。请单击“区域”并参阅下面的“如何提
高标记搜索的准确性”以了解详细信息。
您可以在“参数输入”窗口内输入标记号
（No.），从而在“查找标记”指令或“基准
标记”指令中（内）指定标记库中的任何标
记。请参考第65页“如何在程序中使用标记或
基准标记指令”。
如何创建一个标记（续）如何创建一个标记（续）
如何提高标记搜索的准确性如何提高标记搜索的准确性
如果工件上有许多个区域与您保存的标记相似，则可以使用“模板匹配”窗口的“区域”功能微调摄像头对照已保存的
标记图像评估这些区域的方式。 这样做可提高系统的查找标记准确性。
前提条件前提条件
系统处于CCD模式下。
您要微调的标记保存在标记库中。
##
点击点击 操作步骤操作步骤 基准图像基准图像
1
· 单击“摄像头”以转到摄像头屏幕。
2
· 双击标记库中的任一图像。
将会显示“模板匹配”窗口。
3
· 单击“区域”。
· 参阅第36页的“模板匹配和区域窗口”，以使
用“区域”窗口微调摄像头搜索图像并对照工
件上的其他类似区域评估图像的方式。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
65

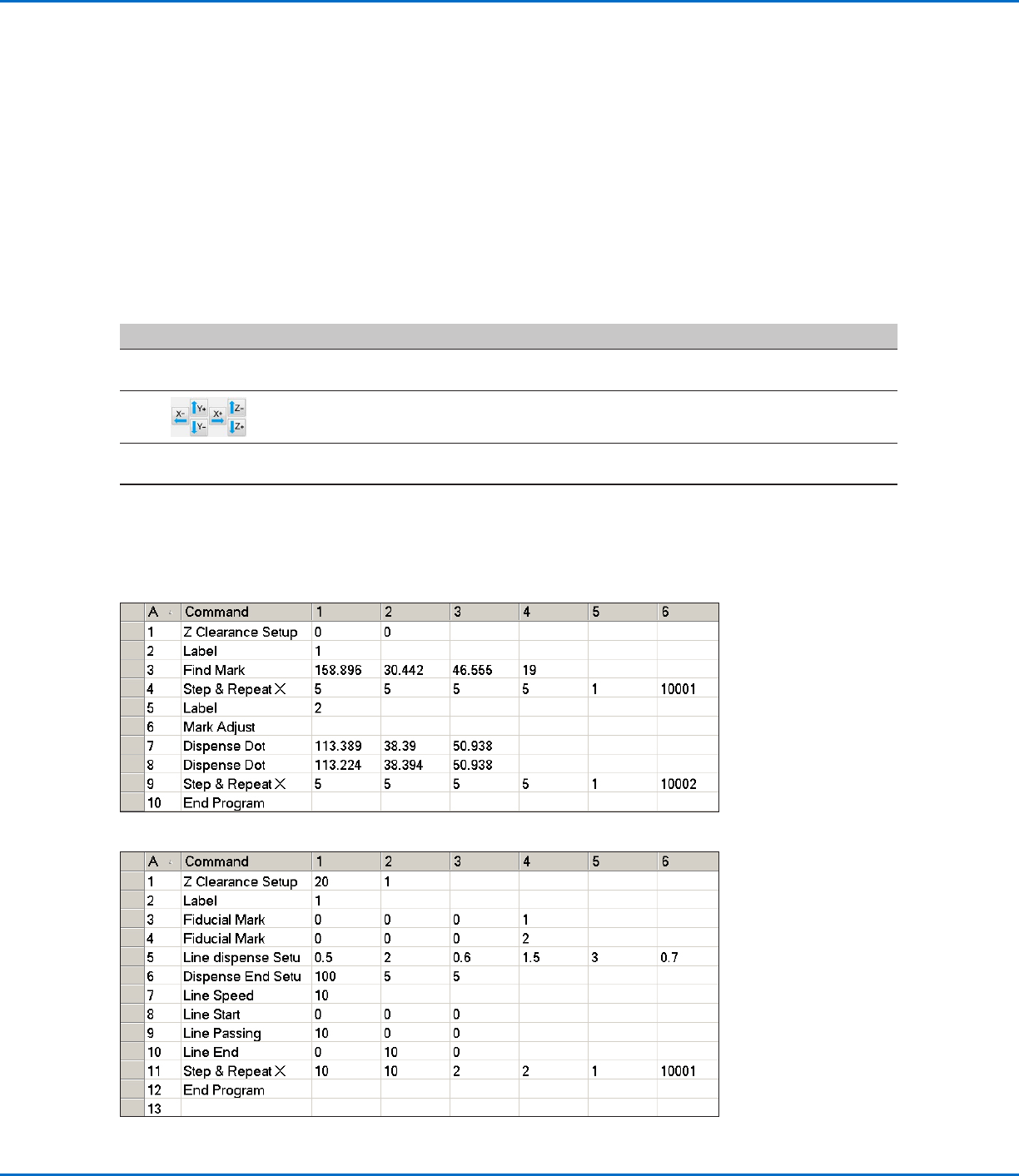

如何在程序中使用标记或基准标记如何在程序中使用标记或基准标记
在程序中使用“标记”指令可实现如下功能：
· 确认某个工件是否存在。
· 确认是否存在正确的工件。
· 检查一个工件的XY位置。
在程序中使用两个“基准标记”指令可实现如下功能：
· 将针头移动到工件上的某个特定目标区域。
· 检查一个工件的XY方位。系统自动调整程序，对方位上的任何变动作出补偿。
前提条件前提条件
系统已完成正确设置。请参阅第42页上的“设置和校准系统（必需）”。
系统处于CCD模式下。
##
点击点击 操作步骤操作步骤
1
· 确定您需要创建一个还是两个标记，然后再创建该标记。有关创建标记的操作
步骤，请参见63页“如何创建一个标记”。
2
· 靠近程序起始位置输入一项“查找标记”指令或两项“查找基准标记”指令。
3
· 如果程序包含一项步骤&重复（Step & Repeat）指令，则使用“标记调节”指
令或“基准标记调节”指令。
4
· 请参见下面的示例程序，获得基本指导。
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
66

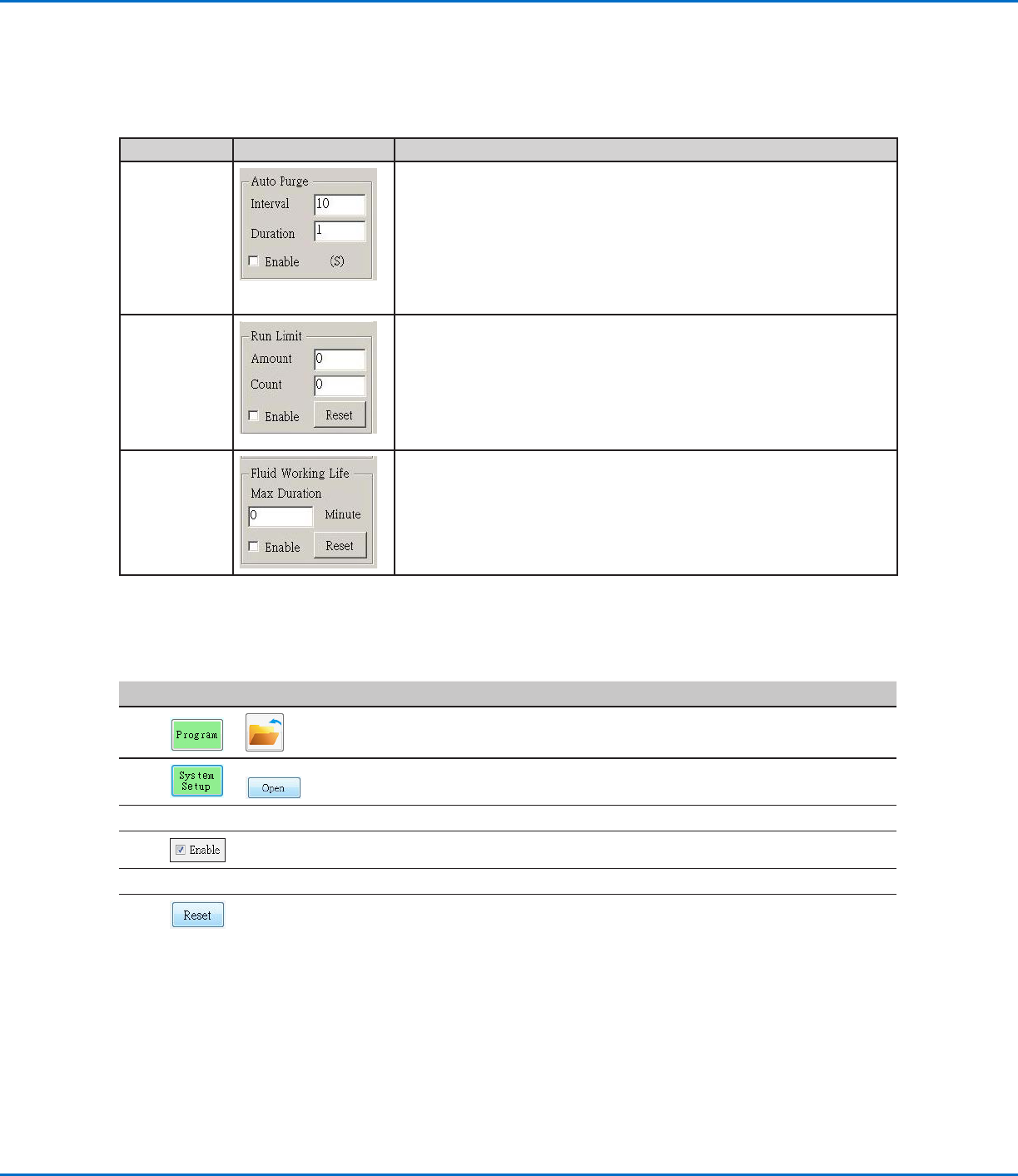

如何设置自动排胶、程序循环次数或流体的工作寿命如何设置自动排胶、程序循环次数或流体的工作寿命
“系统设置”屏幕中包含以下自动功能，它们可运用到任何程序上。只有当满足以下条件时这些功能才能正确发挥：
· 该功能的“启用”复选框已作勾选。
· 程序被锁定（请参考58页上“如何锁定或解锁一项程序”）。
FunctionFunction Screen CaptureScreen Capture DescriptionDescription
自动排胶 如果启用了“自动排胶”，系统会在停驻位置使用为“间隔”和“持续时
间”输入的值执行自动排胶：
· 间隔：间隔：系统必须闲置（机械手“启动”（START）按钮未被按下）多长
时间后方可开始自动排胶。
· 持续时间：持续时间：系统在1秒种的时间区间内排胶多长时间。
例如：例如：如果自动排胶启用并采用左边所示设定值，系统每停10秒钟（在指
定停驻位置处）就会自动作1秒钟点胶操作。
运行限制
如果对一项程序启用了“运行限制”（Run Limit），系统运行程序的次数
（称为一次程序循环）会按照“数量”（Amount）和“计数”（Count）中
设定的值而受到限制：
· 数量：数量：设定一项程序能够运行的次数
· 计数：计数：显示程序已经运行了多少次
点击“重置”，可对数量和计数清零。
流体工作寿命
如果启用了“流体工作寿命”，则设置流体在系统中的最大分钟数（也称
为适用期）。在达到为“最大持续时间”输入的值时，系统会提示，但不
会禁用操作。
点击“重置”，可对最大时长值清零，。
前提条件前提条件
系统已完成正确设置。请参阅第42页上的“设置和校准系统（必需）”。
您想要对其采用“自动排胶”、“运行次数”或“流体工作寿命”设置的程序保持完整并且正常运行。
##
点击点击 操作步骤操作步骤
1
> >
· 点击“程序”（PROGRAM）＞“打开” （OPEN），打开要更新的程序。
2
> >
· 点击“系统设置”，然后点击“打开”。
3
· 参考上表，输入“自动排胶”、“运行限制”或“流体工作寿命”设置。
4
· 对于希望启用的功能（仅针对打开的程序），点击相应的“启用”复选框。
5
· 锁定该程序（请参考58页上“如何锁定或解锁一项程序”）。
6
· 要想在超出“运行次数限制”或“流体工作寿命”值后重启一个程序循环，请
重复步骤1-2，输入密码，并点击“重置”。
