EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
72
项目项目 物料编号物料编号 描述描述
7360610 针筒安装支架
7361815
用于PICO Pμlse
™
胶阀的
安装挂板
7360613
安装挂板，适用于所有具
有安装孔的胶阀 （752,
725, 741, 736, 781,
787与782 系列胶阀）
7361758
通用胶阀安装挂板，适用
于所有不具有安装孔的
胶阀（702, 754, 794与
784S-SS 系列胶阀）
7363518 794-TC系列胶阀夹具
7361114
安装挂板，适用于xQR41
与745 系列胶阀
7361757
安装挂板，适用于径向
旋转阀

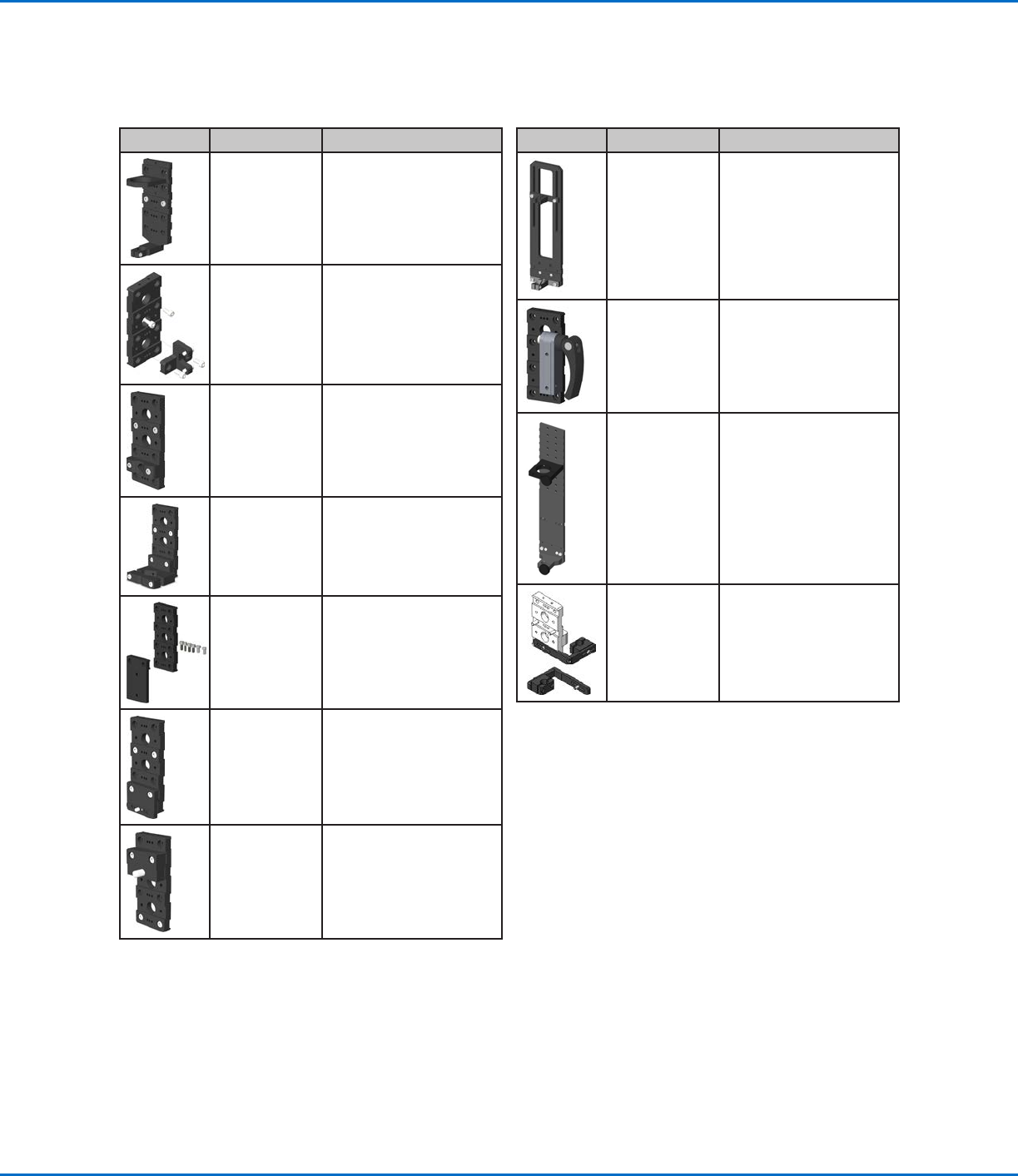

安装支架安装支架
项目项目 物料编号物料编号 描述描述
7360952
安装支架，适用于
Ultimus
™
IV点胶机
7362177
安装支架，适用于
Liquidyn P-Jet与P-Dot
胶阀
7360796 Equalizer安装支架
7360609 EV系列简易视觉系统支架
附件（续）附件（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
73

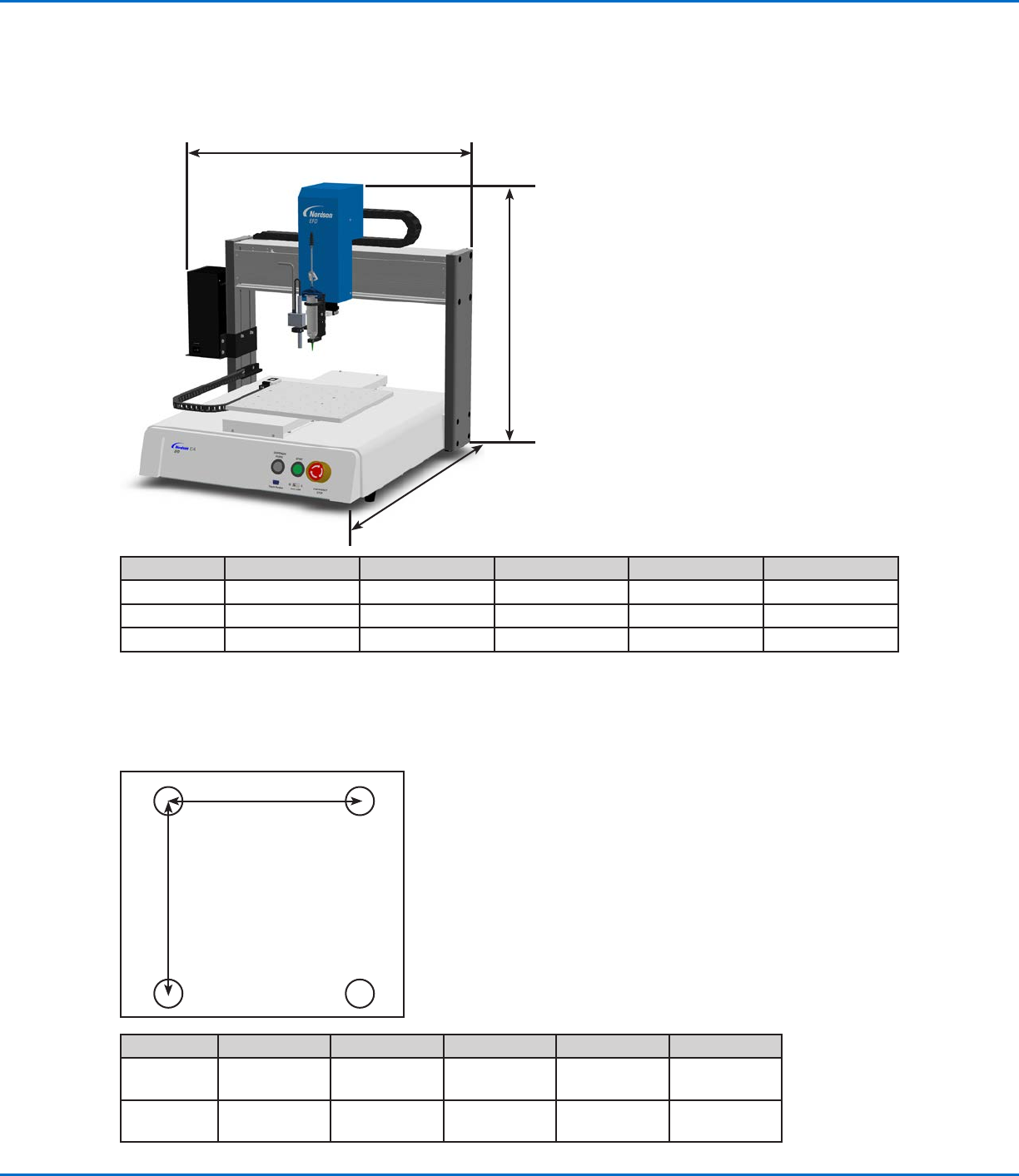

技术数据技术数据
尺寸尺寸
平台底部安装孔样板平台底部安装孔样板
使用如下尺寸为机械手底部钻孔。
4 x M5螺纹孔
B
A
尺寸尺寸 E2VE2V E3VE3V E4VE4V E5VE5V E6VE6V
A（长） 481 mm （19"） 596 mm （23"） 696 mm （27"） 796 mm （31"） 913 mm （36"）
B（高） 510 mm （20"） 644 mm （25"） 644 mm （25"） 814 mm （32"） 812 mm (32"）
C（宽） 432 mm （17"） 543 mm （21"） 638 mm （25"） 718 mm （28"） 718 mm （28"）
C
B
A
尺寸尺寸 E2VE2V E3VE3V E4VE4V E5VE5V E6VE6V
A
302 mm
(11.88"）
400 mm
（15.75"）
500 mm
（19.69"）
500 mm
（19.69"）
500 mm
（19.69"）
B
300 mm
（11.81"）
410 mm
（16.14"）
510 mm
（20.08"）
510 mm
（20.08"）
510 mm
（20.08"）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
74
2
1 3
1
7

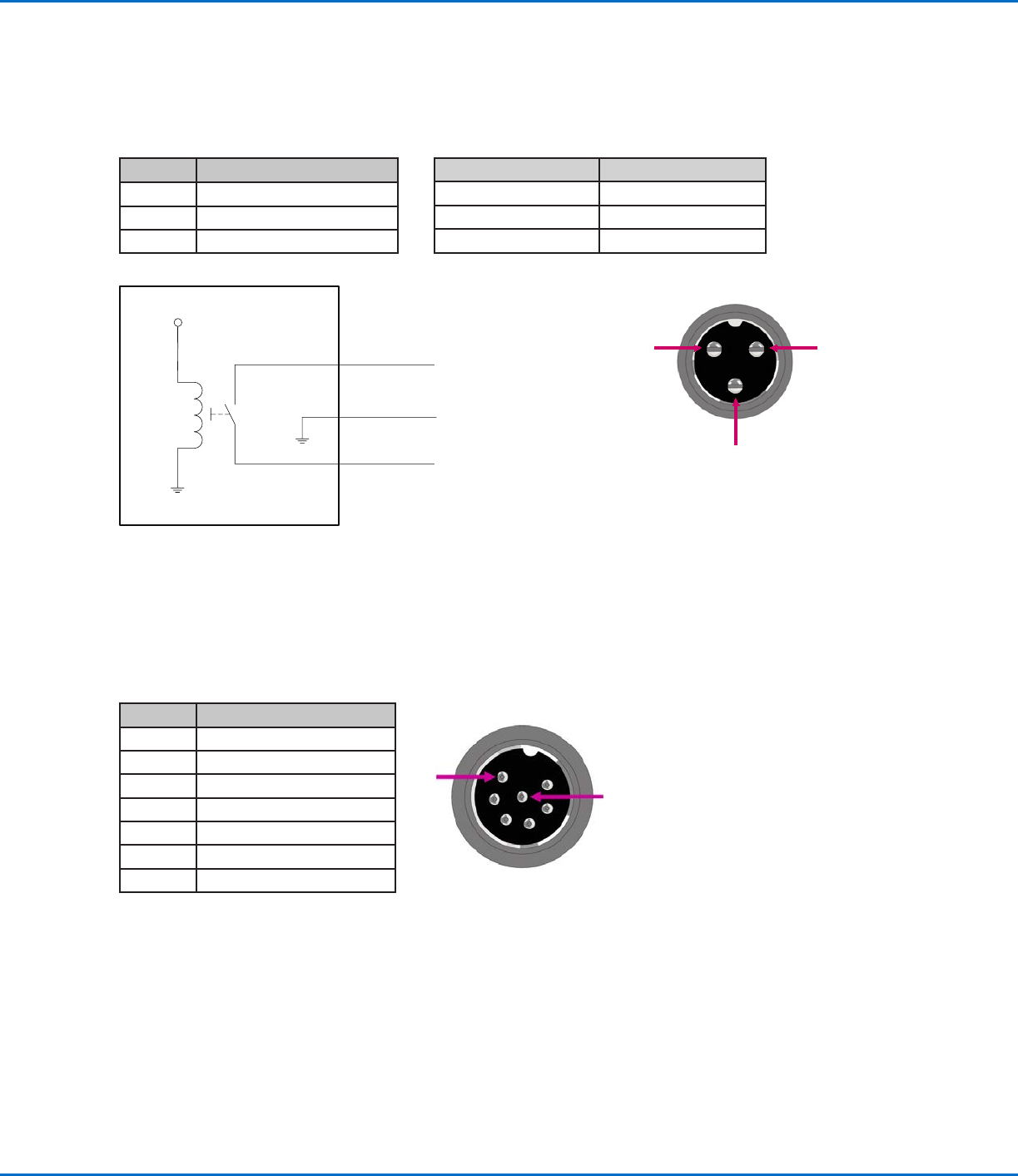

技术数据（续）技术数据（续）
最大电压最大电压 最大电流最大电流
125 VAC 15A
250 VAC 10A
28 VDC 8A
引脚引脚 描述描述
1 NOM（常开）
2 COM（共用）
3 EARTH（接地）
引脚 1
引脚 2
引脚 3
+24V
Relay
外部控制端口外部控制端口
注：注：
· 输入不易受极性影响。
· 可选配的启动/停止控制器加速输入/输出连接至该端口。关于物料编号，请参见第71页“启动/停止控制器”。
引脚引脚 描述描述
1 接地
2 启动信号
3 马达使能
4 运动暂停
5 运行/教导
6 紧急停止
7 紧急停止
接线图接线图
点胶端口点胶端口
