EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
79
I附录A - 命令功能参考（续）I附录A - 命令功能参考（续）

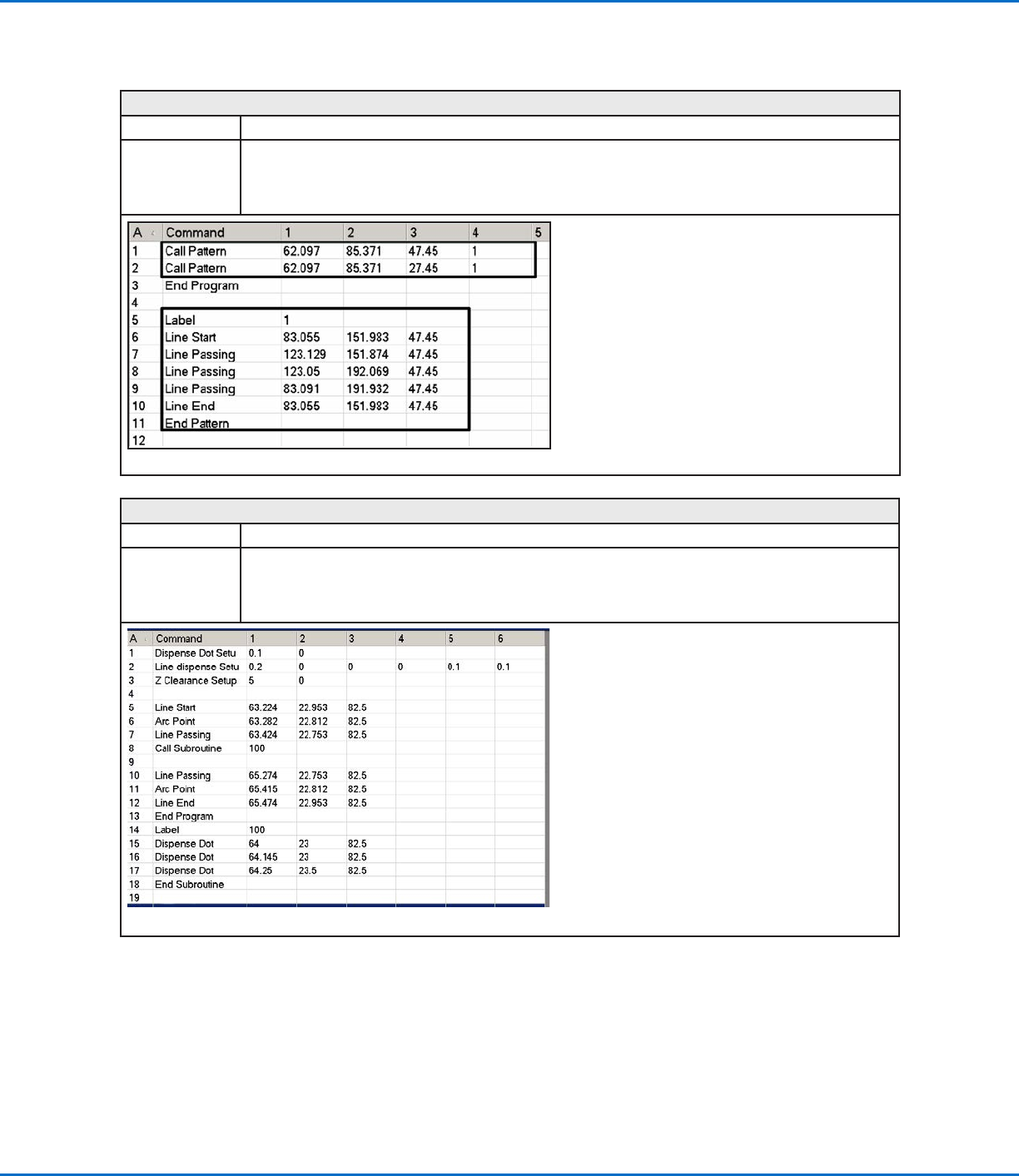

Call Pattern （调用模式）Call Pattern （调用模式）
点击点击 功能功能
双击地址并从下拉
菜单中进行选择
使系统以类似于该程序的另一个模式运行，但是位置为执行调用模式命令所在的程序的位置。该模式必须被分
配一个标签。当系统达到结束模式命令，系统停止该模式的点胶。
含有调用模式命令的程序示例
Call Subroutine （调用子程序）Call Subroutine （调用子程序）
点击点击 功能功能
双击地址并从下拉
菜单中进行选择
子程序是位于程序结尾后面的一组命令。调用子程序可使程序跳至位于指定地址的一个子程序，然后在该地址
执行命令。在到达“结束子程序”命令（位于子程序内）后，程序会继续在紧接着“调用子程序”命令后面
的地址处运行。在同一工件上任何位置重复某一图案时，调用子程序用处最大（相比于“步骤&重复”命令而
言） -- 对于后者来说，图案分别在各个直线排列并且保持固定间距的工件上重复。
含有“调用子程序”命令的程序实例
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
80
Circle （圆形）Circle （圆形）
点击点击 功能功能
记录一个圆（圆心位于当前XYZ位置的情况下）
参数参数 描述描述
Diameter
（直径）
圆直径（mm）
Start Angle
（起点角度）
相对于圆所在处圆心的起点角度（单位：度）。默认0度相当于时钟3:00位置。
默认 = 0（度）
值范围：0–360
注：您可以输入一个负值。例如，如果输入-90，圆起点将为12:00位置。
End Angle
（终点角度）
位于角度起点值之后、点胶操作将在此停止的角度（单位：度）。
默认 = 0（度）
要想按逆时针方向点胶，可输入一个负值。
Dispense Dot （单点点胶）Dispense Dot （单点点胶）
点击点击 功能功能
将当前XYZ位置记录为一个Dispense Dot（单点胶点）
Dispense Dot Setup （单点点胶设置）Dispense Dot Setup （单点点胶设置）
点击点击 功能功能
用于设定系统单点点胶。
参数参数 描述描述
Valve On Time
（胶阀打开时间）
点胶机保持打开的时长（秒）
Dwell Time
（停）留时间
点胶结束时在针头移至下一点前为了释放针头处的压力而设定的延时
Head Time
（前置时间）
开始点胶时发生的延迟时间（秒）。
I附录A - 命令功能参考（续）I附录A - 命令功能参考（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
81

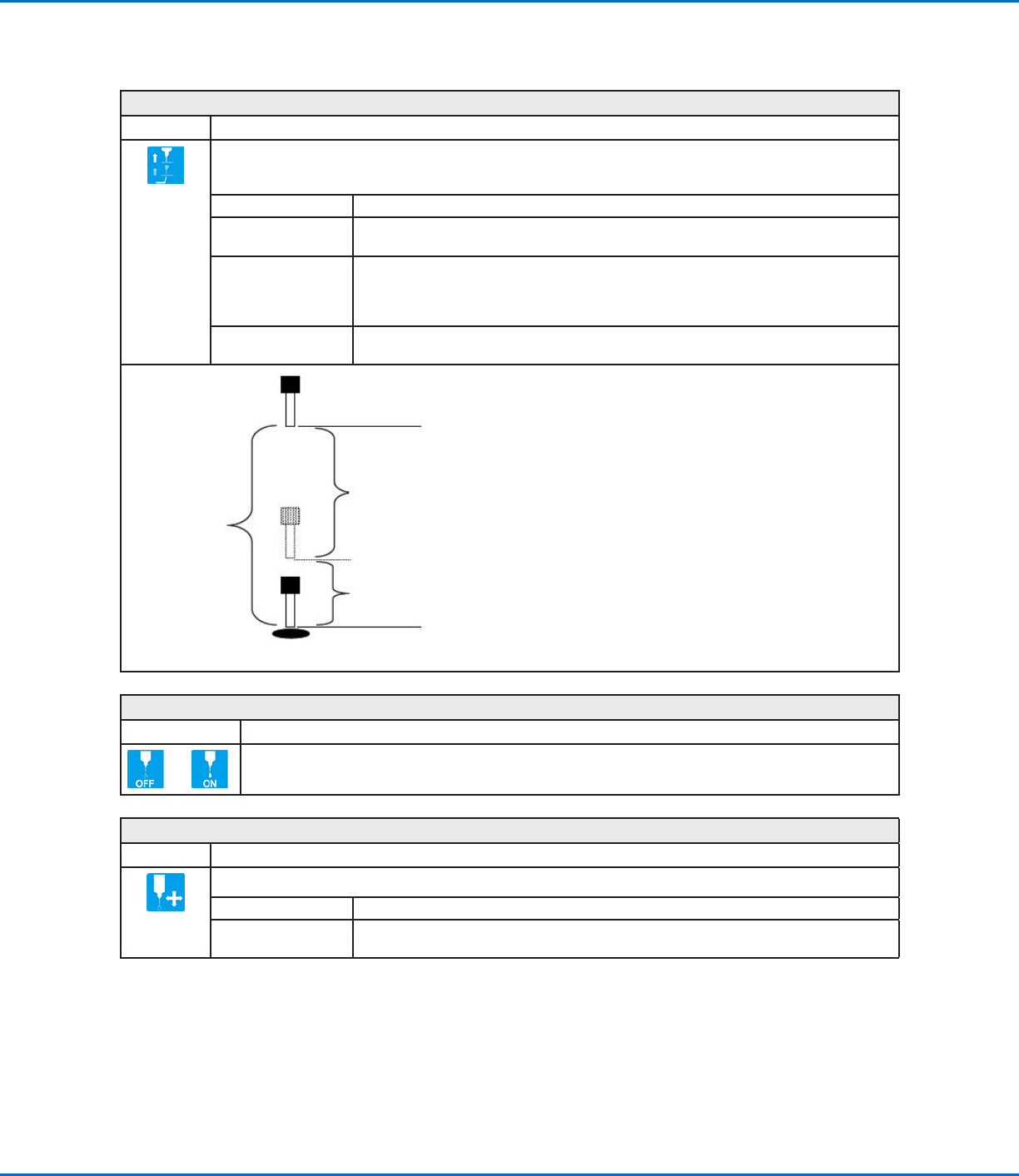

Dispense End Setup （点胶结束设置）Dispense End Setup （点胶结束设置）
点击点击 功能功能
在完成单点或直线点胶后，常常需要让针头以慢速抬升一小段距离。这可以让流体与针头完全分离开，
以防被不当涂敷。“点胶结束设置”的相关参数会影响针头在完成点胶后抬起的距离和速度。
参数参数 描述描述
Rectract Low Speed
（低回程速度）
针头在完成点胶后以设定的速度抬起（mm/s）
范围：0–150 mm/s
Retract High Speed
（高回程速度）
当针头以“低回程速度”中设定的速度抬起了“回程距离”中设定的量之后，针头会按照此
项设置中的速度（mm/s）继续抬升至Z轴工作高度。指定一个Z轴工作高度是为了让针头抬起
的足够高，以避免在移至下一点的途中遇到任何障碍物。
范围：0–150 mm/s
Retract Distance
（回程距离）
针头在完成点胶后的抬起距离（mm）
Z轴工作高度
高回程速度（至
Z轴工作高度）
低回程速度下的
回程距离
点胶结束设置图例
Dispenser Off / Dispenser On （点胶机关闭/点胶机开启）Dispenser Off / Dispenser On （点胶机关闭/点胶机开启）
点击点击 功能功能
或 或
在当前地址关闭或打开胶阀
Dummy Point （虚拟点）Dummy Point （虚拟点）
点击点击 功能功能
将当前XYZ位置记录为一个虚拟点。针头从该点通过。虚拟点对于躲避工件上的障碍物很有用。
参数参数 描述描述
Speed （速度） 针头向虚拟点移动的速度（mm/s）。
范围：0–150 mm/s
