EV系列自动点胶系统 www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 85 填充区域：4.矩形环 填充区域：4.矩形环 此命令使针头沿一个直角、螺旋形路径从矩形外面移动到中心，从而完成对一个矩形环区域的填充。在输入一个“填充区域矩形环” 命令后，在待填充区域左上角输入一个线段起始点，并在该区域右下角输…
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
84

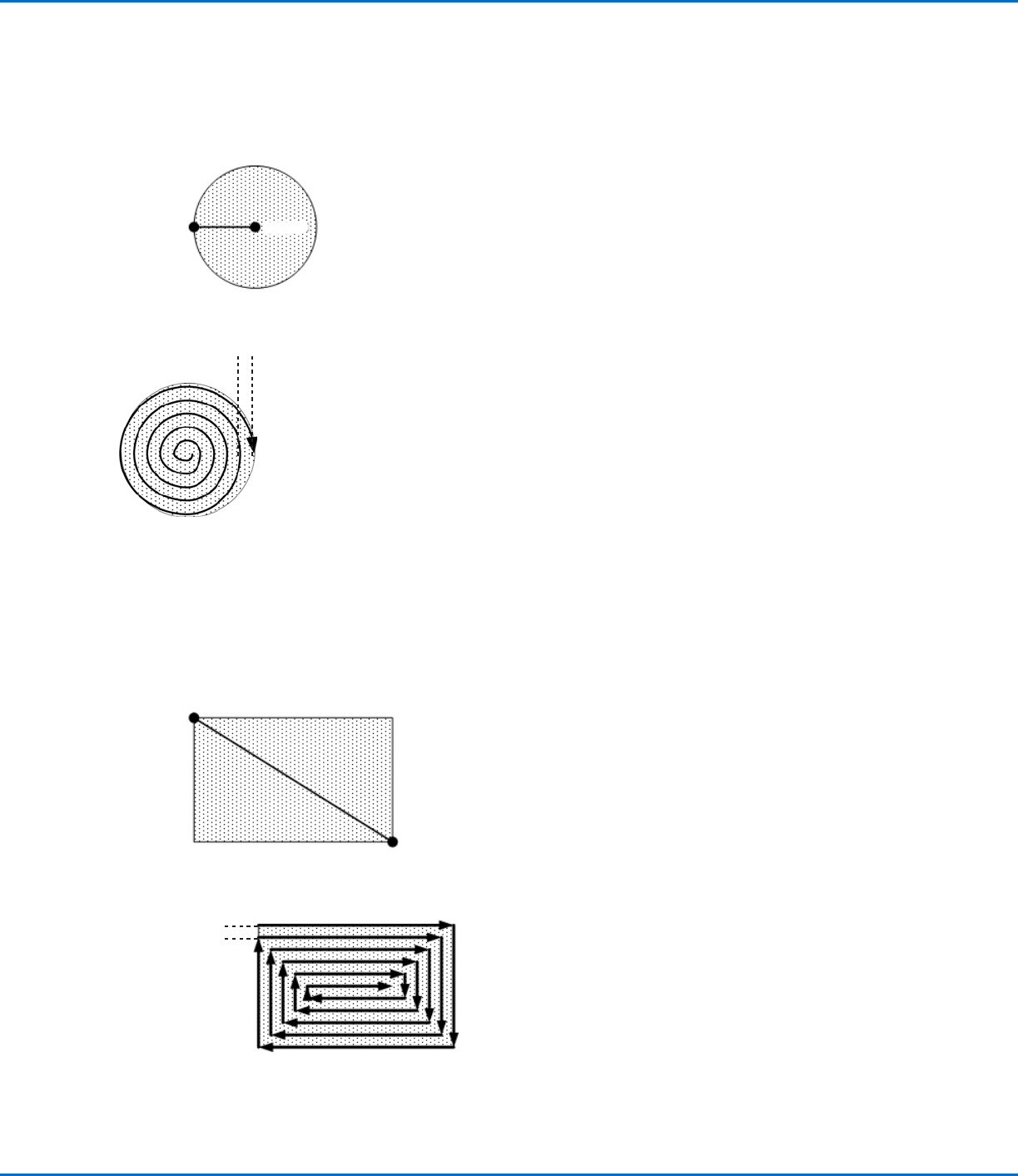

填充区域：2.圆形填充区域：2.圆形
此命令使针头沿一个螺旋形路径从圆外面移动到中心，从而填充设定区域。在输入一个“填充区域圆”命令后，使针头移动至待填充
的圆的外界限上的一个点上，并输入该位置作为一个线段起始点。然后使针头直接移动至圆中心，并输入该位置作为一个线段结束
点。
线段结束
线段开始
填充区域
例如：如果输入5 mm作为宽度，则针头路径如下：
宽度 = 5 mm
填充区域：3.矩形（由外向内）填充区域：3.矩形（由外向内）
此命令使针头沿一个直角、螺旋形路径从矩形外面移动到中心，从而填充设定区域。在输入一个填充区域矩形（由外向内）命令后，
在待填充区域左上角输入一个线段起始点，并在该区域右下角输入一个线段结束点。
线段开始
线段结束
填充区域
例如：如果输入5 mm作为宽度，则针头路径如下：
宽度 = 5 mm
I附录A - 命令功能参考（续）I附录A - 命令功能参考（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
85

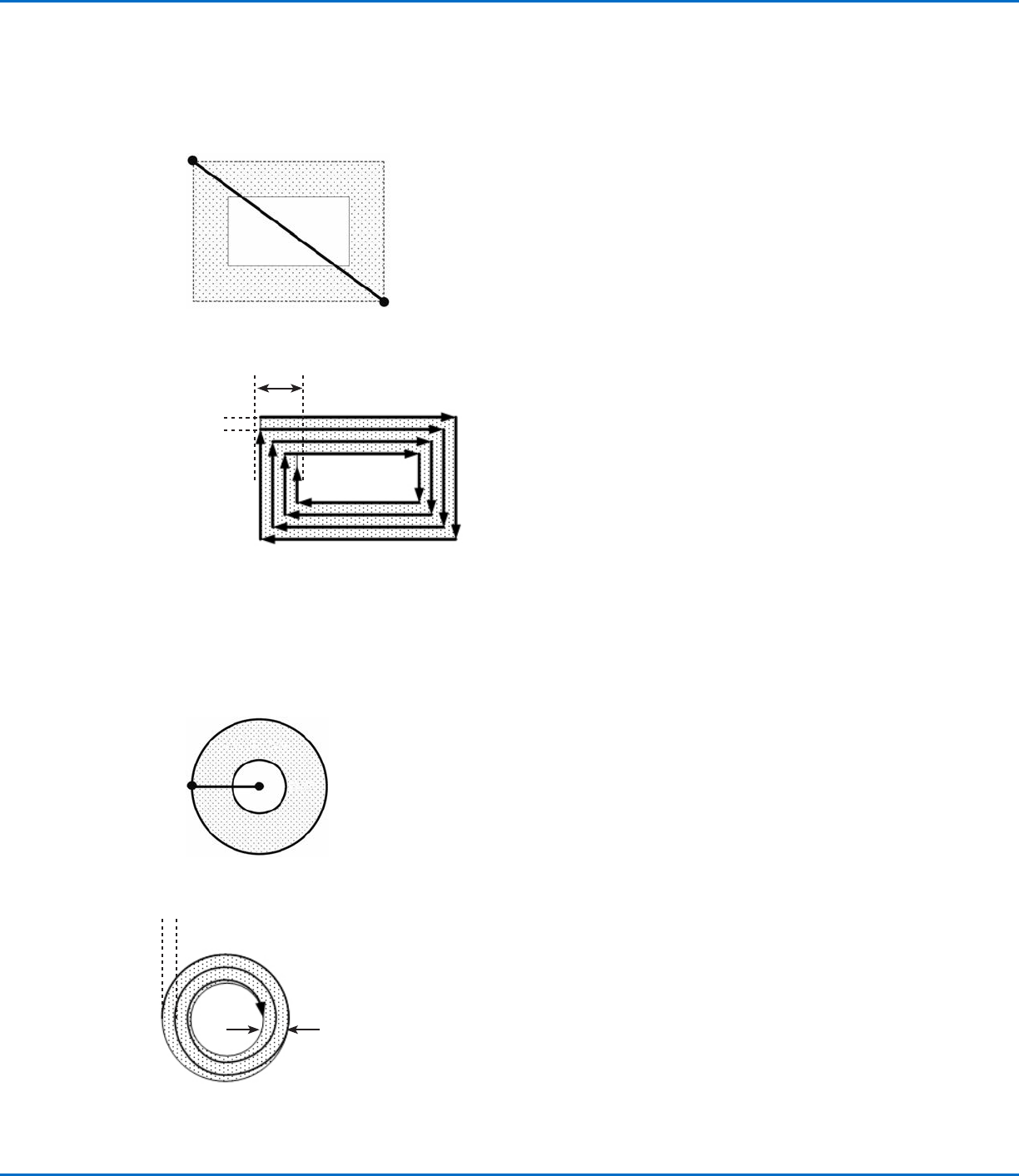

填充区域：4.矩形环填充区域：4.矩形环
此命令使针头沿一个直角、螺旋形路径从矩形外面移动到中心，从而完成对一个矩形环区域的填充。在输入一个“填充区域矩形环”
命令后，在待填充区域左上角输入一个线段起始点，并在该区域右下角输入一个线段结束点。
线段开始
线段结束
例如：如果输入5 mm作为宽度（Width），15 mm作为两端宽度（Band），则针头路径如下：
两端宽度 = 15 mm
宽度 = 5 mm
填充区域：5.圆环填充区域：5.圆环
此命令使针头沿一个螺旋形路径从圆外面移动到中心，从而填充设定的圆形环区域。在输入一个“填充区域圆环”命令后，使针头移
动至待填充的圆的外界限上的一个点上，并输入该位置作为一个线段起始点。然后使针头直接移动至圆中心，并输入该位置作为一个
线段结束点。
线段结束线段开始
填充区域
例如：如果输入5 mm作为宽度（Width），15 mm作为两端宽度（Band），则针头路径如下：
两端宽度 = 15 mm
宽度 = 5 mm
I附录A - 命令功能参考（续）I附录A - 命令功能参考（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
86
Find Angle Mark （查找角度标记）Find Angle Mark （查找角度标记）
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
与基准标记结合使用，可让系统查找某一工件在XY方位上的变动（在工件的一个角形区域内搜索）。如发现有变
动，系统会对点胶程序作出相应调节。
例如：如果起始角度=0，结束角度=90，则系统会在指定角形区域内查找标记。如果某一工件不同于该区域内之前工
件，系统会对点胶程序作出相应调节。如果系统在指定角形区域内找不到标记，则会跳过该工件。
参数参数 描述描述
Start Angle
（起始角度）
系统开始进行搜索的角度
End Angle
（结束角度）
系统停止搜索的角度
Fine Mark （查找标记）Fine Mark （查找标记）
点击点击 功能功能
用于使系统查找某个“查找标记”命令的No.（编号）字段中设定的标记。然后，通过“标记调整”命令采用标记，
并根据工件之间在XY位置上的任何变动对点胶程序作出相应调节。
注：注：
· 一项程序中只需一个“查找标记”来让系统正确执行此功能。
· 查找标记有别于基准标记。查找标记仅用于检查工件的XY位置，而基准标记用于检查工件的方位。
· 有关标记的更多介绍，请参见26页“关于标记”。
Goto Address （前往地址）Goto Address （前往地址）
点击点击 功能功能
用于让程序跳至指定地址
Goto Label （前往标签）Goto Label （前往标签）
点击点击 功能功能
用于让程序跳至程序中具有指定标签的地址
Height Sensor （高度传感器）Height Sensor （高度传感器）
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
测量工件某个物体上的胶点高度；测量出的数据用来在工件的高度发生变化时，做相应的点胶调节。。
注：为了实现该功能，必须安装并设置可选配的高度传感器。关于高度传感器的所有介绍，请参见第110页“附录
F - 高度传感器设置与使用”。
I附录A - 命令功能参考（续）I附录A - 命令功能参考（续）
