EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
96

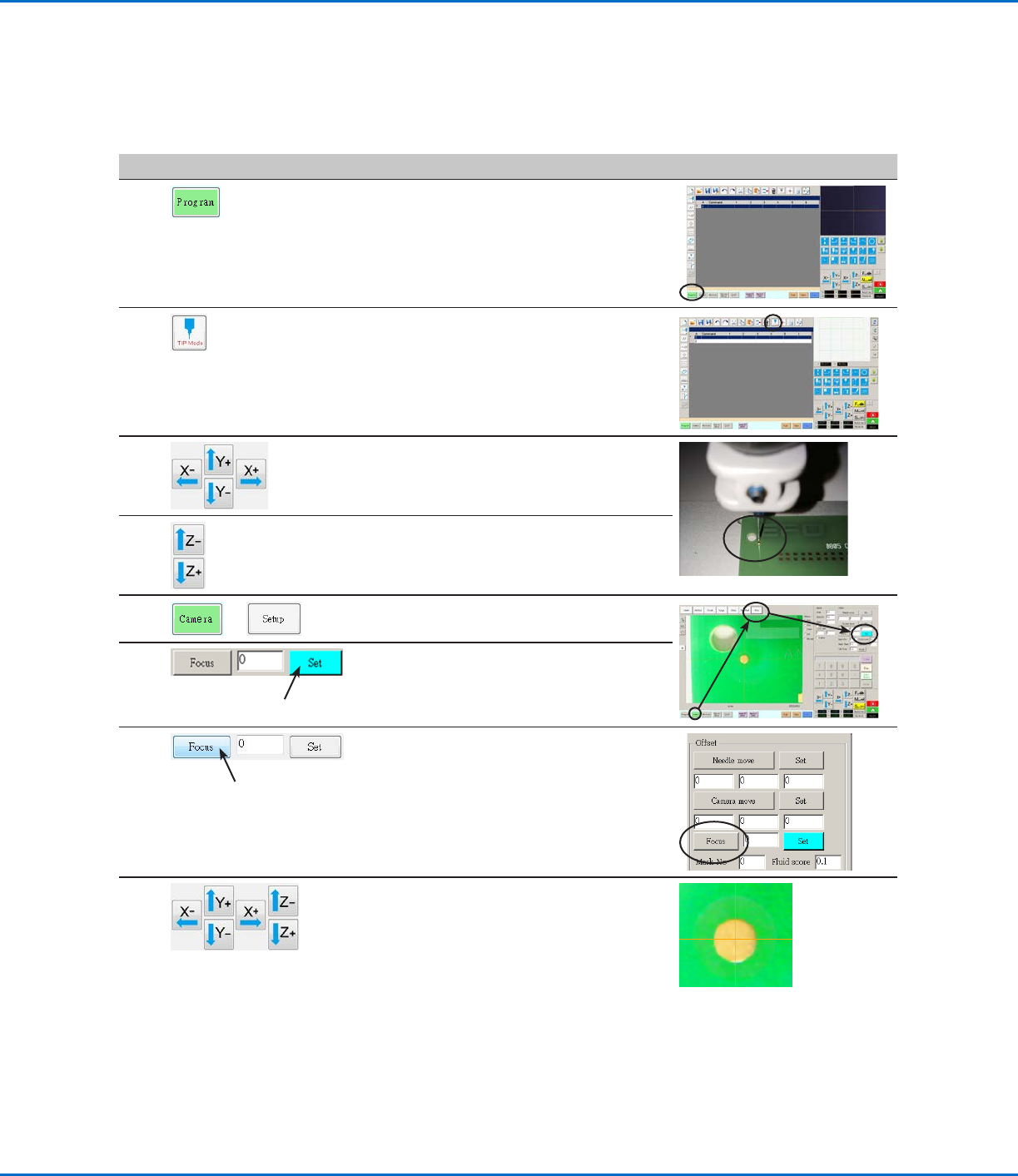

利用摄像头焦点设置针头-工件偏移值（Z轴工作高度）利用摄像头焦点设置针头-工件偏移值（Z轴工作高度）
##
点击点击 操作步骤操作步骤 基准图像基准图像
1
· 点击“程序”（PROGRAM）标签。
2
· 点击“CCD模式”图标，切换到针头模式
（Tip Mode）。
3
· 使针头移动至工件上一个理想的基准点。
4
· 向下移动针头，直到在不接触表面的前提下
尽可能靠近工件。
5
> >
· 点击“摄像头 > 设置”（CAMERA >
SETUP）可回到“偏移”字段。
6
· 点击位于“焦点”旁边的“设定”（SET）
。
注：“设定”钮应当显示为亮蓝色。
7
· 点击“设定”旁边的“焦点”（FOCUS）。
8
· 移动摄像头，直到摄像头十字准线与之前创
建的胶点居中对齐 。
· 聚焦摄像头，直到胶点图像变得清晰。有关
摄像头聚焦的说明，请根据需要参阅第17页
的“摄像头”。
附录B - 非向导设置程序（续）附录B - 非向导设置程序（续）
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
97
图标名称图标名称 图标图标 功能功能
打开一个
文件
打开一个文件
显示所有层
显示打开的DXF文件的所
有层
隐藏所有层
隐藏打开的DXF文件的所
有层
查看全部
压缩或重新设定显示大
小，以便让打开的DXF文
件的所有点全都显示在屏
幕视图区中。
缩放
缩放至所选区域
选择全部 选择DXF文件中所有点
图标名称图标名称 图标图标 功能功能
选择范围 仅选择矩形区域内的点
直接选择 选择一个元素
取消选择 取消任何选择
单点点胶 为一张导入的DXF图像上
的所有选中点插入“单点
点胶”命令
线段点胶
为一张导入的DXF图像上
的所有选中的图形插入“
线段点胶”命令
选项
请参阅第85页“设置DXF
导入首选项”。
附录C - DXF文件的导入附录C - DXF文件的导入
本附录概述了DXF屏幕的组件，以及导入DXF文件的操作程序。
DXF屏幕概览DXF屏幕概览
EV系列自动点胶系统
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
98

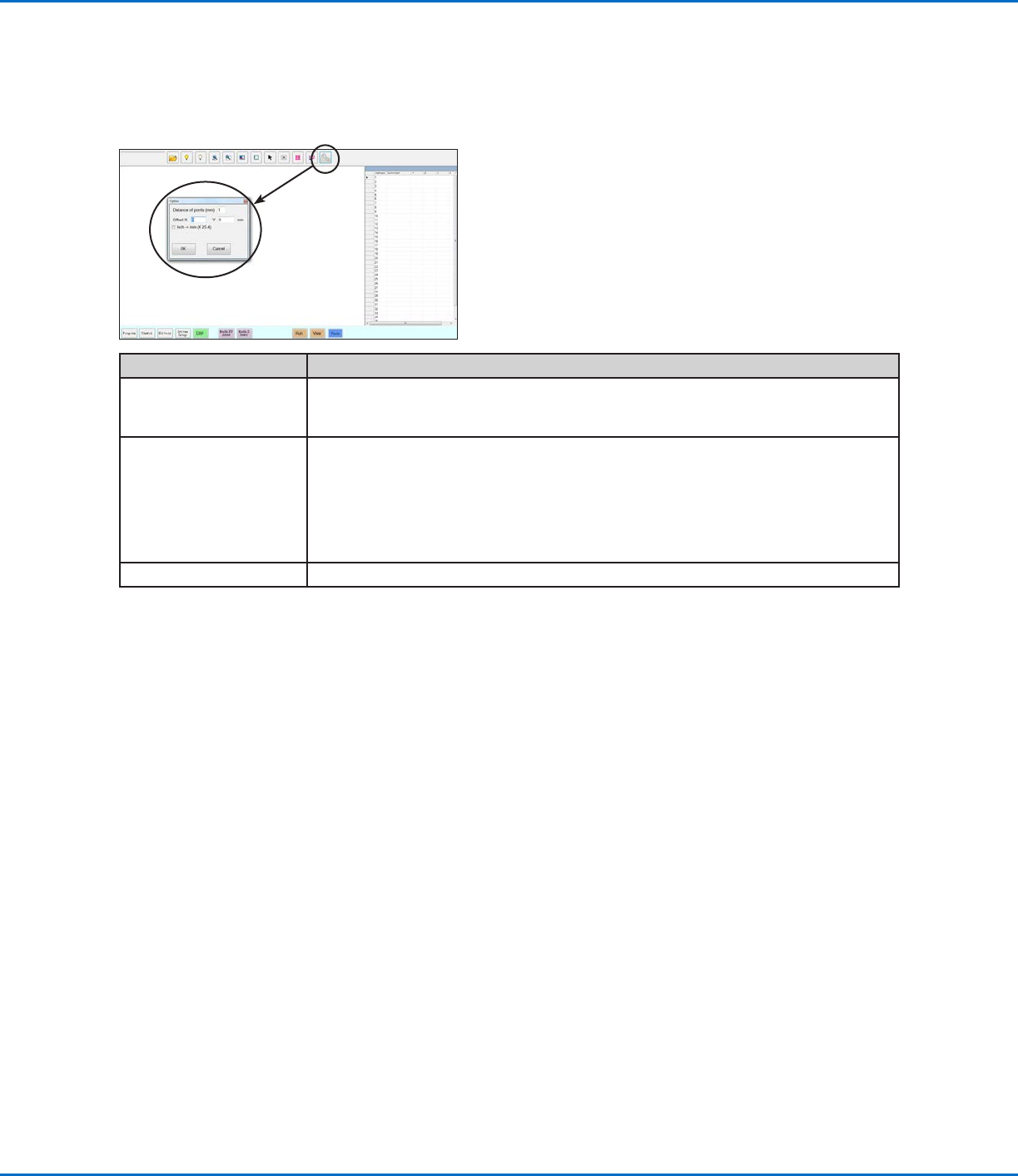

设置DXF导入首选项设置DXF导入首选项
点击DXF屏幕上的“选项”图标，设置DXF导入首选项。
项目项目 描述描述
点距（mm） 用于指定当一条曲线被转换为坐标时，曲线上任意两点间的距离。例如，当该值设为1并
且一条10mm长的曲线被转换为命令后，将带来一系列线段起点、线段中间点和线段结束
点命令，它们共同构成一条共含11个点的曲线。
偏移X和Y 在使用“单点点胶”或“线段点胶”创建程序命令后，所产生的XY值可能为负数值。这
样，在“辅助视图”屏幕上会发现无法在网格上看到导入点了。要想解决此问题，在
“选项”窗口的偏移项下输入X和/或Y值，使导入的XY值变为正值。例如，如果导入的XY
值为-150, -150, 0，那么偏移X设为200，偏移Y设为200，点击“确定”，然后再次点
击“单点点胶”或“线段点胶”进行刷新。新值将是50, 50, 0，在进入“程序”屏幕后
将可以在“辅助视图”屏幕网格上看到点的显示。
英寸 > 毫米 （X 25.4） 使显示单位在公制和英制之间进行切换。确认是否希望以mm作为显示单位。
附录C - DXF文件的导入附录C - DXF文件的导入
