CP-6 設備教材

目錄

第一章 20 個工作站的介紹

第二章 CAM BOX 介紹

第三章 X Y Z AND AXES 及 table base 的相關知識及校正

第四章 STATION ADJUEST

第一節 shaft 的校正

第二節 PQ FQ 及 FRQ AND PRQ 的校正

第三節第 12 站 ORIGIN POSITION 及 SENSOR 校正

第四節 A 頭的檢測及校正

第五節 17 站及 19 站內容間介及校正

第六節 FEEDER UP/DOWN SENSOR 的調整

第七節第 1 站 WASTE TAPE CUTTER 的校正

第八節第 1 站 UP/DOWN SENSOR 的校正

第九節 NC AXIS 的校正

第十節 PICKUP HEIGH ADJUEST

第五章 CAMERA 的校正

第一節 PART CAMERA 的調整

第二節 MARK CAMERA 的調整

第六章打 PAM

第一節打 PAM 的操作及相關知識介紹

第二節 CPK的計算

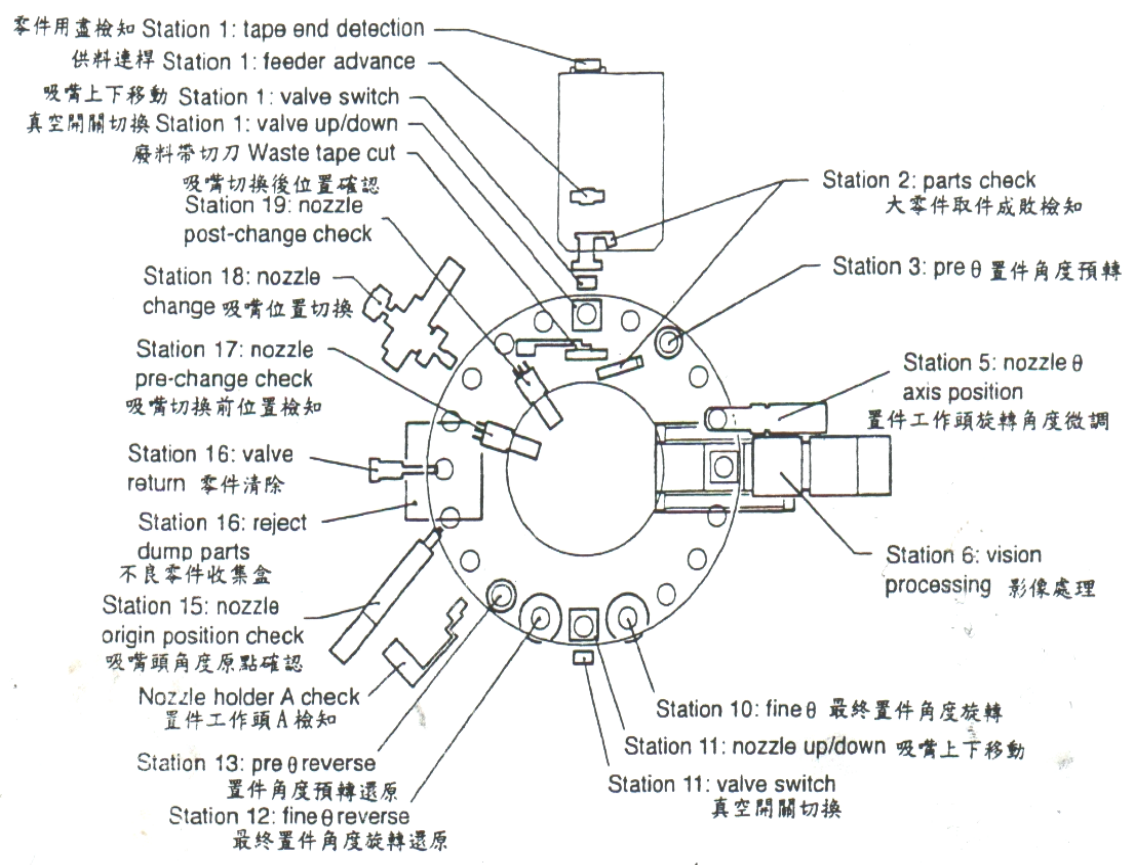

第一章 20 站工作介紹

１到２０工作站：（有作用之工作站）

第 1 站：供料連桿，真空產生，零件吸取，切除廢料帶，及零件用盡

檢知。

第 2 站：使用偵測器進行大零件取件成敗檢知。

第 3 站：執行置件角預轉 Pθ。（旋轉＋９０∘及－９０∘）

第 5 站：執行第３站置件角度旋轉所造成之誤差修正。

第６站：使用大．小視野２組相機，進行零件之位置，角度偏差狀況．

零件外形．有無零件等檢查。

第 10 站：執行最終置件角度旋轉 Fθ。

第 11 站：真空破壞，置件。

第 12 站：執行最終置件角度還原 FRθ。

第 13 站：執行置件角度預轉還原 PRθ。

第 14 站：工作頭Ａ檢知。

第 15 站：執行吸嘴頭原點角度確認。

第 16 站：拋料。

第 17 站：執行吸嘴切換前，吸嘴所在位置檢知。

第 18 站：使用伺服馬達，執行６支吸嘴位置切換。

第 19 站：確認是否完成切換。
