P-0221-001 - 第19页
MODEL TPM-200F/R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 17 B-3 20 1 630 108 4596 BUSH,BALL 4 782B--1 10-201 20 2 630 000 0245 SENSOR,PHOTO 5 BPH053-054, BPH171-173 782B--1 10-202 20 3 630 107 4184 P L…
MODEL TPM-200F/R
0207-001
16
テーブル部 TABLE SECTION

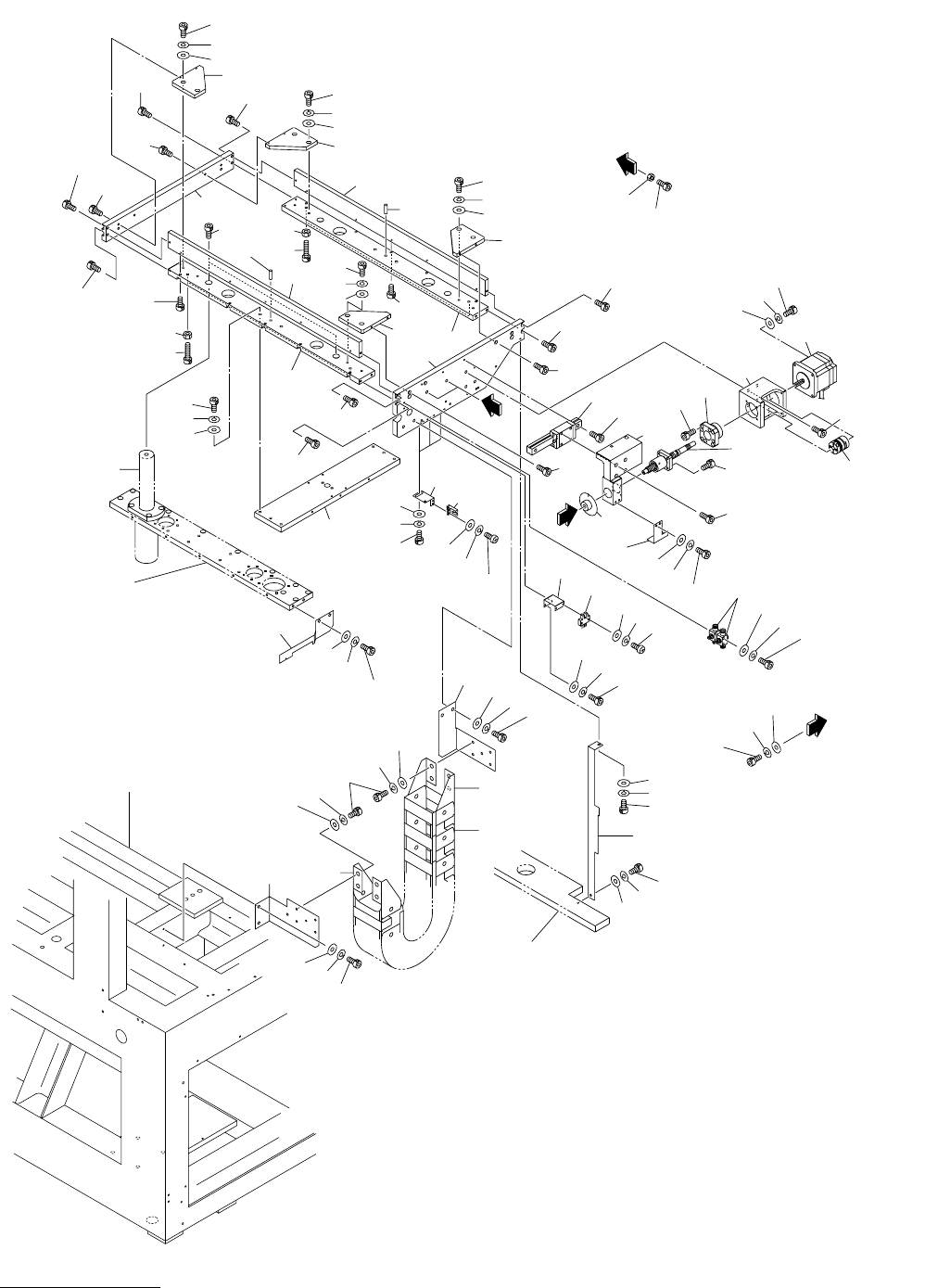

Fig. B-3 X テーブル X Table
270
269
269
270
209
207
207
261
208
205
261
261
203
263
262
264
263
262
264
263
262
264
263
262
264
261
201
261
201
268
263
262
261
264
261
204
261
268
208
261
261
261
270
207
209
270
269
210
269
269
269
269
210
207
See Fig.B-2
Key No.106
See Fig.B-1
Key No.3
See Fig.B-1
Key No.3
See Fig.B-2
Key No.106
See Fig.B-2
Key No.115
269
262
263
264
206
206
273
272
202
212
275
262
263
279
211
276
277
278
273
272
202
212
274
276
277
278
Fig.B-3
TPM-200F/R
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
17
B-3
201 630 108 4596 BUSH,BALL 4 782B--110-201
202 630 000 0245 SENSOR,PHOTO 5 BPH053-054, BPH171-173
782B--110-202
203 630 107 4184 PLATE 1 782B--110-203
204 630 107 4177 PLATE 1 782B--110-204
205 630 107 4153 PLATE 1 782B--110-205
206 630 107 4207 PLATE 2 782B--110-206
207 630 107 4498 PLATE 4 782B--110-207
208 630 107 4160 PLATE 2 782B--110-208
209 630 107 4542 PLATE 2 782B--110-209
210 630 107 4146 PLATE 2 782B--110-210
211 630 112 3165 BRACKET 1 782B--110-211
212 630 107 4535 BRACKET 4 782B--110-212
261 630 000 7886 BOLT,HEX-SCT 40 782B--110-261
262 411 141 4107 WASHER V 5X10X1 34 782B--110-262
263 411 141 6705 WASHER SPR 5 34 782B--110-263
264 630 000 7770 BOLT,HEX-SCT 32 782B--110-264
268 630 000 7893 BOLT,HEX-SCT 8 782B--110-268
269 630 000 7763 BOLT,HEX-SCT 16 782B--110-269
270 630 000 7862 BOLT,HEX-SCT 16 782B--110-270
272 411 119 1909 WASHER V 3X7X0.5 8 782B--110-272
273 411 086 4408 WASHER SPR 3 8 782B--110-273
274 411 040 7803 SCR PAN 3X12 6 782B--110-274
275 411 162 1604 SCR PAN 3X20 2 782B--110-275
276 411 141 4008 WASHER V 4X9X0.8 8 782B--110-276
277 411 141 2905 WASHER SPR 4 8 782B--110-277
278 630 000 7619 BOLT,HEX-SCT 8 782B--110-278
279 630 000 7756 BOLT,HEX-SCT 2 782B--110-279
MODEL TPM-200F/R
0209-001
18
テーブル部 TABLE SECTION

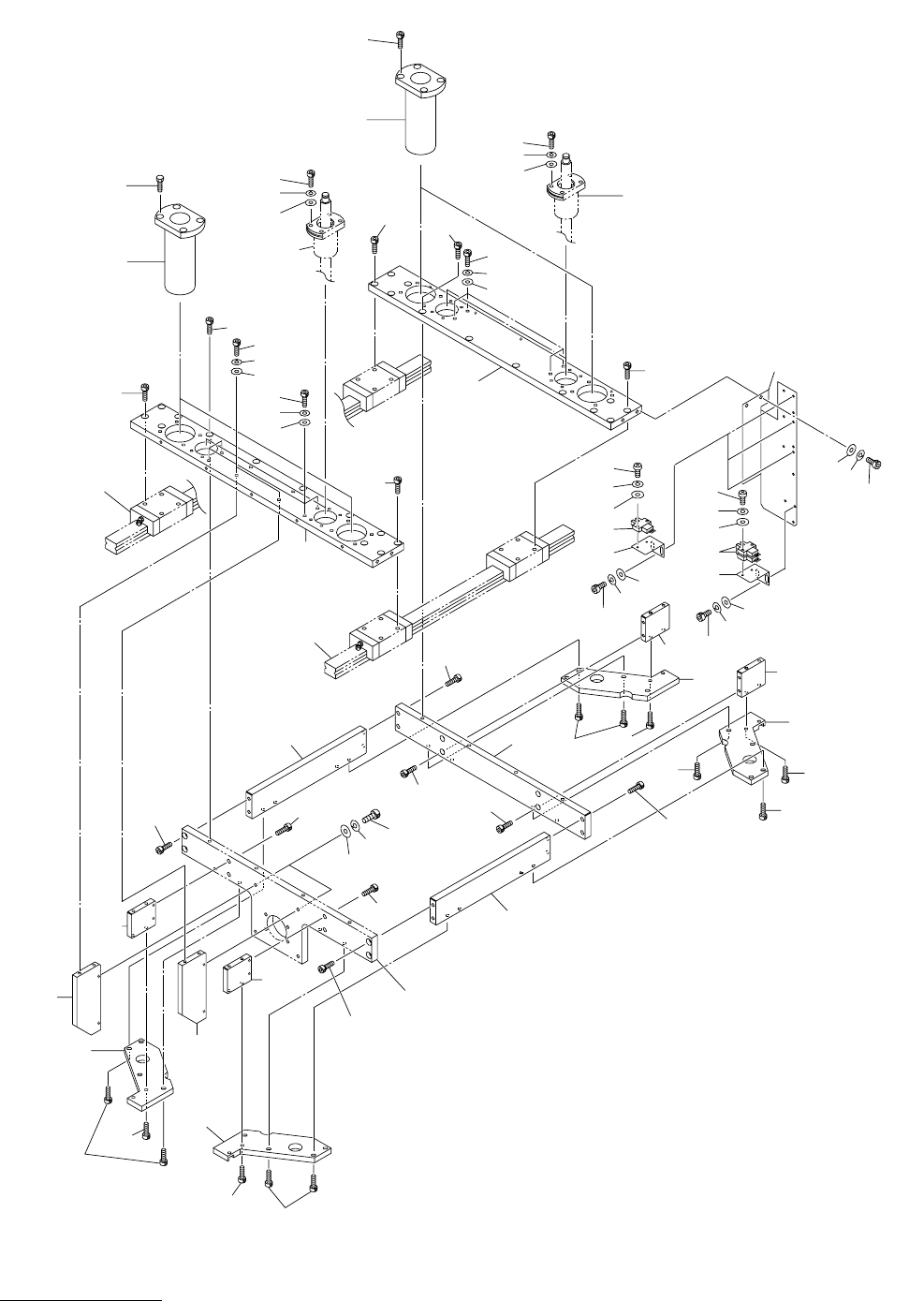

Fig. B-4 θテーブル THETA Table
